ISOMETER® IR420-D6M(1C)

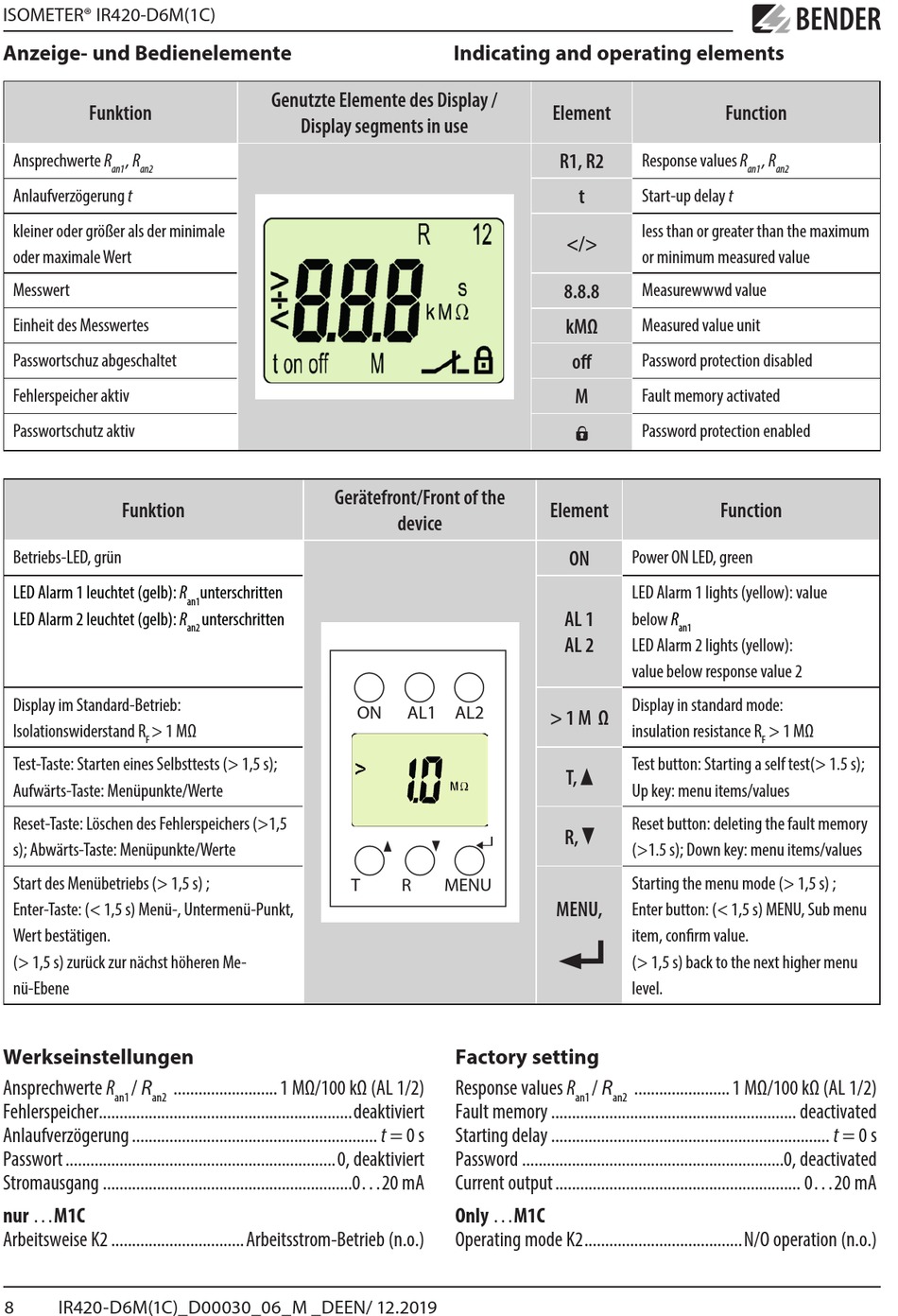

Anzeige- und Bedienelemente

Funktion
Ansprechwerte R , R
an1 an2
Anlaufverzögerung t
kleiner oder größer als der minimale
oder maximale Wert
Messwert
Einheit des Messwertes
Passwortschuz abgeschaltet
Fehlerspeicher aktiv
Passwortschutz aktiv
Funktion
Betriebs-LED, grün
LED Alarm 1 leuchtet (gelb): R
LED Alarm 2 leuchtet (gelb): R
Display im Standard-Betrieb:
Isolationswiderstand R > 1 MΩ
F
Test-Taste: Starten eines Selbsttests (> 1,5 s);
Aufwärts-Taste: Menüpunkte/Werte
Reset-Taste: Löschen des Fehlerspeichers (>1,5
s); Abwärts-Taste: Menüpunkte/Werte
Start des Menübetriebs (> 1,5 s) ;
Enter-Taste: (< 1,5 s) Menü-, Untermenü-Punkt,
Wert bestätigen.
(> 1,5 s) zurück zur nächst höheren Me-
nü-Ebene

Werkseinstellungen

/ R
Ansprechwerte R
an1 an2
Fehlerspeicher.............................................................deaktiviert
Anlaufverzögerung ........................................................... t = 0 s
Passwort .................................................................0, deaktiviert
Stromausgang ............................................................0...20 mA
nur ...M1C
Arbeitsweise K2 ................................Arbeitsstrom-Betrieb (n.o.)
8 IR420-D6M(1C)_D00030_06_M _DEEN/ 12.2019
Genutzte Elemente des Display /
Display segments in use
Gerätefront/Front of the
unterschritten
an1
unterschritten
an2
......................... 1 MΩ/100 kΩ (AL 1/2)

Indicating and operating elements

device
ON AL1 AL2
T R MENU

Factory setting

Response values R
Fault memory ........................................................... deactivated
Starting delay ................................................................... t = 0 s
Password ...............................................................0, deactivated
Current output ........................................................... 0...20 mA
Only ...M1C
Operating mode K2 ......................................N/O operation (n.o.)
Element
Response values R
R1, R2
Start-up delay t
t
less than or greater than the maximum
</>
or minimum measured value
Measurewwwd value
8.8.8
Measured value unit
kMΩ
Password protection disabled
off
Fault memory activated
M
Password protection enabled

Element
Power ON LED, green
ON
LED Alarm 1 lights (yellow): value
AL 1 below R
an1
AL 2 LED Alarm 2 lights (yellow):
value below response value 2
Display in standard mode:
> 1 M Ω
insulation resistance R
Test button: Starting a self test(> 1.5 s);
T,
Up key: menu items/values
Reset button: deleting the fault memory
R,
(>1.5 s); Down key: menu items/values
Starting the menu mode (> 1,5 s) ;
MENU, Enter button: (< 1,5 s) MENU, Sub menu
item, confirm value.
(> 1,5 s) back to the next higher menu
level.
/ R
....................... 1 MΩ/100 kΩ (AL 1/2)
an1 an2
Function
, R
an1 an2
Function
> 1 MΩ
F
