Geräteübersicht

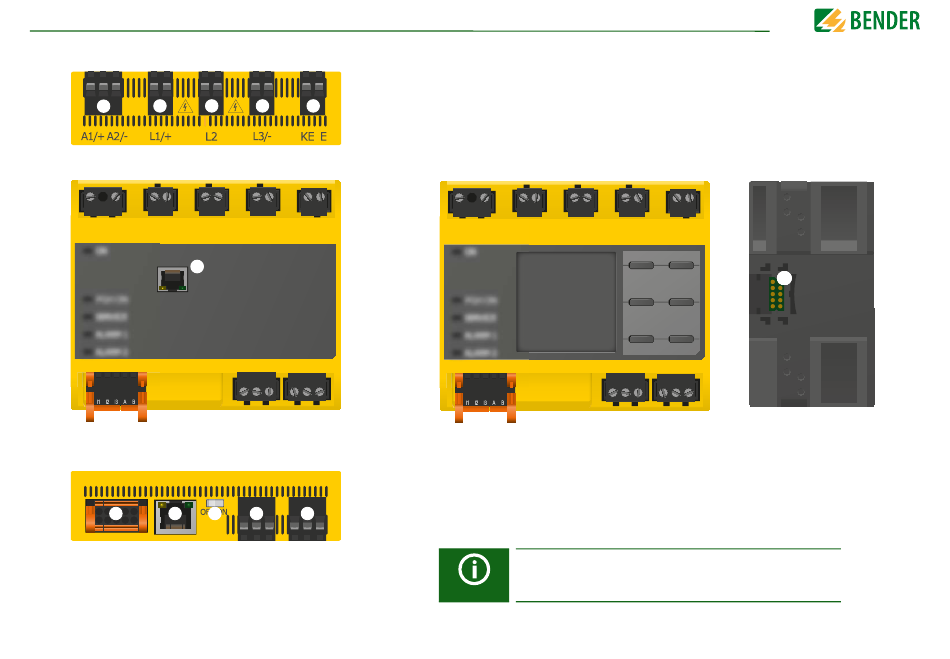

4.3 Anschlüsse
Oben
11 12
10
iso685(W)-S...und isoxx685(W)-S...
Vorne
20
REMOTE
X1 ETH
Unten
15 16 17
12
13 14
Anschlüsse oben
Bedienfeld
Anschlüsse unten
R 11 12 14 21 22 24
18 19
10 A1/+, A2/- Anschluss an die Versorgungsspannung U
11 L1/+ Anschluss des zu überwachenden IT-Systems
12 L2 Anschluss des zu überwachenden IT-Systems
13 L3/- Anschluss des zu überwachenden IT-Systems
14 KE, E Anschluss an PE
iso685(W)-D... und isoxx685(W)-D...
20 X4 REMOTE-Schnittstelle zum Anschluss des FP200(W) *
50 X3 Optionale Erweiterungsschnittstelle für Bender-Produkte (z. B. BB-Bus)
15 X1 Multifunktionale I/O-Schnittstelle
16 ETH (X2) Ethernet-Schnittstelle
17 R Zuschaltbarer Abschlusswiderstand zur Terminierung der RS-485-Schnittstelle
18 11 12 14 Anschluss des Alarmrelais 1
19 21 22 24 Anschluss des Alarmrelais 2
* Die Verbindung zwischen dem iso685-Gerät und einem FP200(W)
darf nur im ausgeschalteten, spannungslosen Zustand hergestellt
werden.
s
Hinten
50 50 50 50 50 50 50 50 50 50 50
