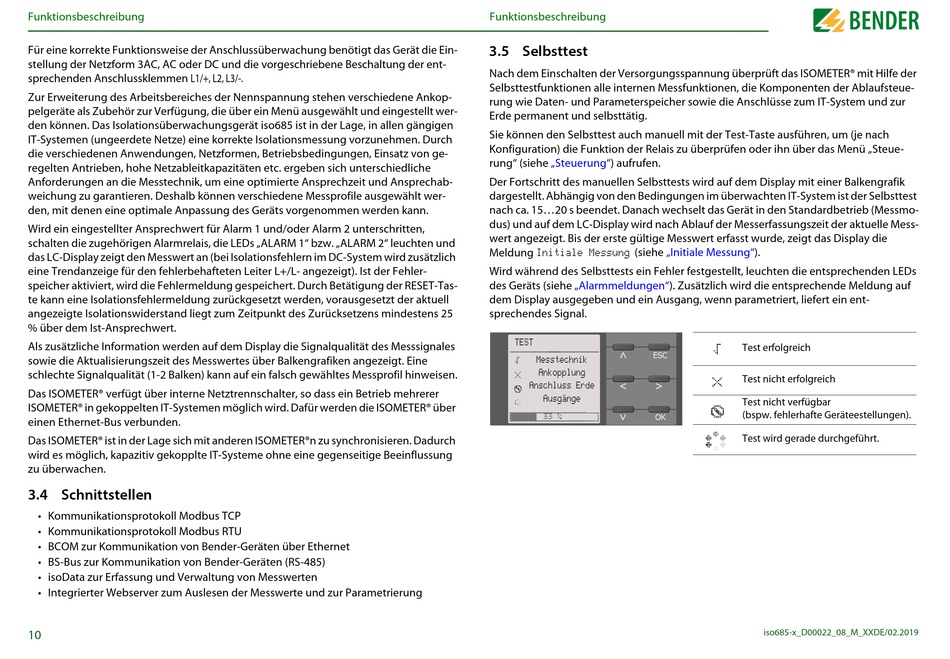

Funktionsbeschreibung
Für eine korrekte Funktionsweise der Anschlussüberwachung benötigt das Gerät die Ein-
stellung der Netzform 3AC, AC oder DC und die vorgeschriebene Beschaltung der ent-
sprechenden Anschlussklemmen L1/+, L2, L3/-.
Zur Erweiterung des Arbeitsbereiches der Nennspannung stehen verschiedene Ankop-
pelgeräte als Zubehör zur Verfügung, die über ein Menü ausgewählt und eingestellt wer-
den können. Das Isolationsüberwachungsgerät iso685 ist in der Lage, in allen gängigen
IT-Systemen (ungeerdete Netze) eine korrekte Isolationsmessung vorzunehmen. Durch
die verschiedenen Anwendungen, Netzformen, Betriebsbedingungen, Einsatz von ge-
regelten Antrieben, hohe Netzableitkapazitäten etc. ergeben sich unterschiedliche
Anforderungen an die Messtechnik, um eine optimierte Ansprechzeit und Ansprechab-
weichung zu garantieren. Deshalb können verschiedene Messprofile ausgewählt wer-
den, mit denen eine optimale Anpassung des Geräts vorgenommen werden kann.
Wird ein eingestellter Ansprechwert für Alarm 1 und/oder Alarm 2 unterschritten,
schalten die zugehörigen Alarmrelais, die LEDs „ALARM 1" bzw. „ALARM 2" leuchten und
das LC-Display zeigt den Messwert an (bei Isolationsfehlern im DC-System wird zusätzlich
eine Trendanzeige für den fehlerbehafteten Leiter L+/L- angezeigt). Ist der Fehler-
speicher aktiviert, wird die Fehlermeldung gespeichert. Durch Betätigung der RESET-Tas-
te kann eine Isolationsfehlermeldung zurückgesetzt werden, vorausgesetzt der aktuell
angezeigte Isolationswiderstand liegt zum Zeitpunkt des Zurücksetzens mindestens 25
% über dem Ist-Ansprechwert.
Als zusätzliche Information werden auf dem Display die Signalqualität des Messsignales
sowie die Aktualisierungszeit des Messwertes über Balkengrafiken angezeigt. Eine
schlechte Signalqualität (1-2 Balken) kann auf ein falsch gewähltes Messprofil hinweisen.
Das ISOMETER® verfügt über interne Netztrennschalter, so dass ein Betrieb mehrerer
ISOMETER® in gekoppelten IT-Systemen möglich wird. Dafür werden die ISOMETER® über
einen Ethernet-Bus verbunden.
Das ISOMETER® ist in der Lage sich mit anderen ISOMETER®n zu synchronisieren. Dadurch
wird es möglich, kapazitiv gekopplte IT-Systeme ohne eine gegenseitige Beeinflussung
zu überwachen.

3.4 Schnittstellen

• Kommunikationsprotokoll Modbus TCP
• Kommunikationsprotokoll Modbus RTU
• BCOM zur Kommunikation von Bender-Geräten über Ethernet
• BS-Bus zur Kommunikation von Bender-Geräten (RS-485)
• isoData zur Erfassung und Verwaltung von Messwerten
• Integrierter Webserver zum Auslesen der Messwerte und zur Parametrierung
10
Funktionsbeschreibung

3.5 Selbsttest

Nach dem Einschalten der Versorgungsspannung überprüft das ISOMETER® mit Hilfe der
Selbsttestfunktionen alle internen Messfunktionen, die Komponenten der Ablaufsteue-
rung wie Daten- und Parameterspeicher sowie die Anschlüsse zum IT-System und zur
Erde permanent und selbsttätig.
Sie können den Selbsttest auch manuell mit der Test-Taste ausführen, um (je nach
Konfiguration) die Funktion der Relais zu überprüfen oder ihn über das Menü „Steue-
rung" (siehe „Steuerung") aufrufen.
Der Fortschritt des manuellen Selbsttests wird auf dem Display mit einer Balkengrafik
dargestellt. Abhängig von den Bedingungen im überwachten IT-System ist der Selbsttest
nach ca. 15...20 s beendet. Danach wechselt das Gerät in den Standardbetrieb (Messmo-
dus) und auf dem LC-Display wird nach Ablauf der Messerfassungszeit der aktuelle Mess-
wert angezeigt. Bis der erste gültige Messwert erfasst wurde, zeigt das Display die
Meldung Initiale Messung (siehe „Initiale
Wird während des Selbsttests ein Fehler festgestellt, leuchten die entsprechenden LEDs
des Geräts (siehe „Alarmmeldungen"). Zusätzlich wird die entsprechende Meldung auf
dem Display ausgegeben und ein Ausgang, wenn parametriert, liefert ein ent-
sprechendes Signal.
TEST
√
Messtechnik
Ankopplung
Anschluss Erde
Ausgänge
33 %
Messung").
Test erfolgreich
Test nicht erfolgreich
Test nicht verfügbar
(bspw. fehlerhafte Geräteestellungen).
Test wird gerade durchgeführt.
