Anschluss

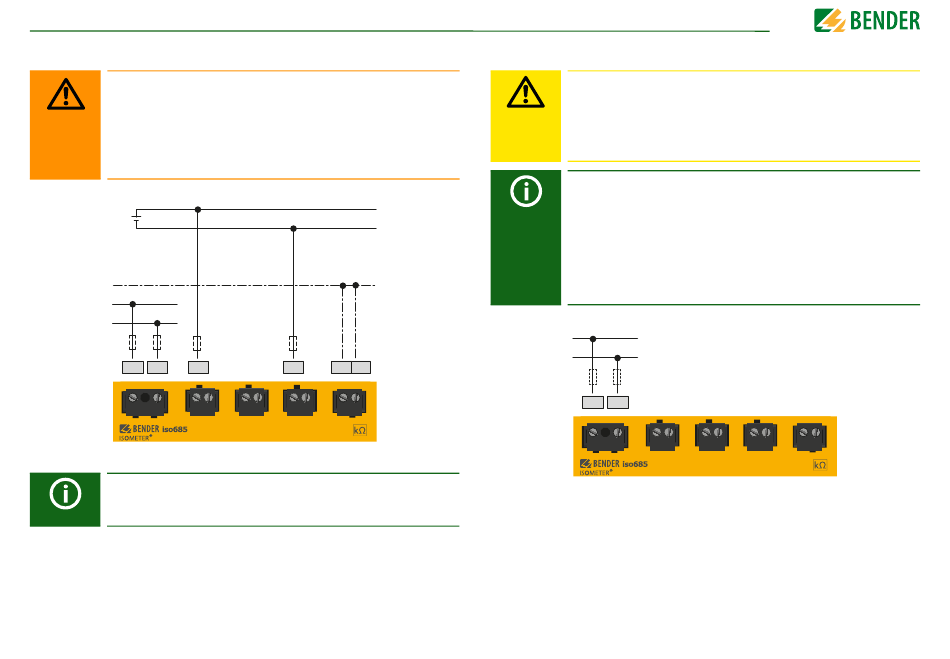

6.4 Anschluss an ein DC-Netz

Verletzungen, Brände und Sachschäden durch Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinrichtungen
zum Schutz bei Kurzschluss für die Ankopplung der Klemmen L1/+, L2 und
WARNUNG L3/- an das zu überwachende IT-System verzichten, wenn die Leitung oder
das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein
Mindestmaß beschränkt ist. Achten Sie auf kurz- und erdschlussfeste
Verlegung.
U
n
U
S
*
A1/+ A2/– L1/+
A1/+ A2/- L1/+
Bei Systemen mit einer Netznennspannung von über 690 V und Überspan-
nungskategorie III ist eine Sicherung für den Anschluss an das zu überwa-
chende Netz vorzusehen. * 2 A-Sicherungen empfohlen.
19
L+
L−
*
*
U > 690 V
n
=> F 2A
L3/- KE E
L2 L3/- KE E
Anschluss

6.5 Anschluss an die Versorgungsspannung

Sachschaden durch fehlerhaften Anschluss!
Das Gerät kann Schaden nehmen, wenn es gleichzeitig über die „X1"-
Schnittstelle und über „A1/+" und „A2/-" an eine Versorgungsspannung
VORSICHT angeschlossen wird.
Schließen Sie das Gerät nicht gleichzeitig über „A1/+", „A2/-" und „X1" an
verschiedene Versorgungsspannungsquellen an.
Versorgung über externe Netzteile
Bei externer Versorgung (24 V) kann das Gerät über „A1+"/„A2" – ODER
über „X1" versorgt werden. Bei der Versorgung über „A1+"/„A2" ist darauf
zu achten, dass an „A1/+" +24 V angelegt wird und „A2/–" mit „GND"
(Masse) verbunden wird.
Externe Netzteile, die das ISOMETER über X1 versorgen, müssen den Stör-
festigkeits- und Emissionsanforderungen der geforderten Applikations-
norm entsprechen. Für Verbindungsleitungen, die länger als 1 m sind,
müssen geschirmte Leitungen verwendet werden.
U
S
A1/+ A2/–
A1/+ A2/- L1/+ L2 L3/- KE E
iso685-x_D00022_08_M_XXDE/02.2019
