4.3 Anzeige- und Bedienelemente

4.3.1

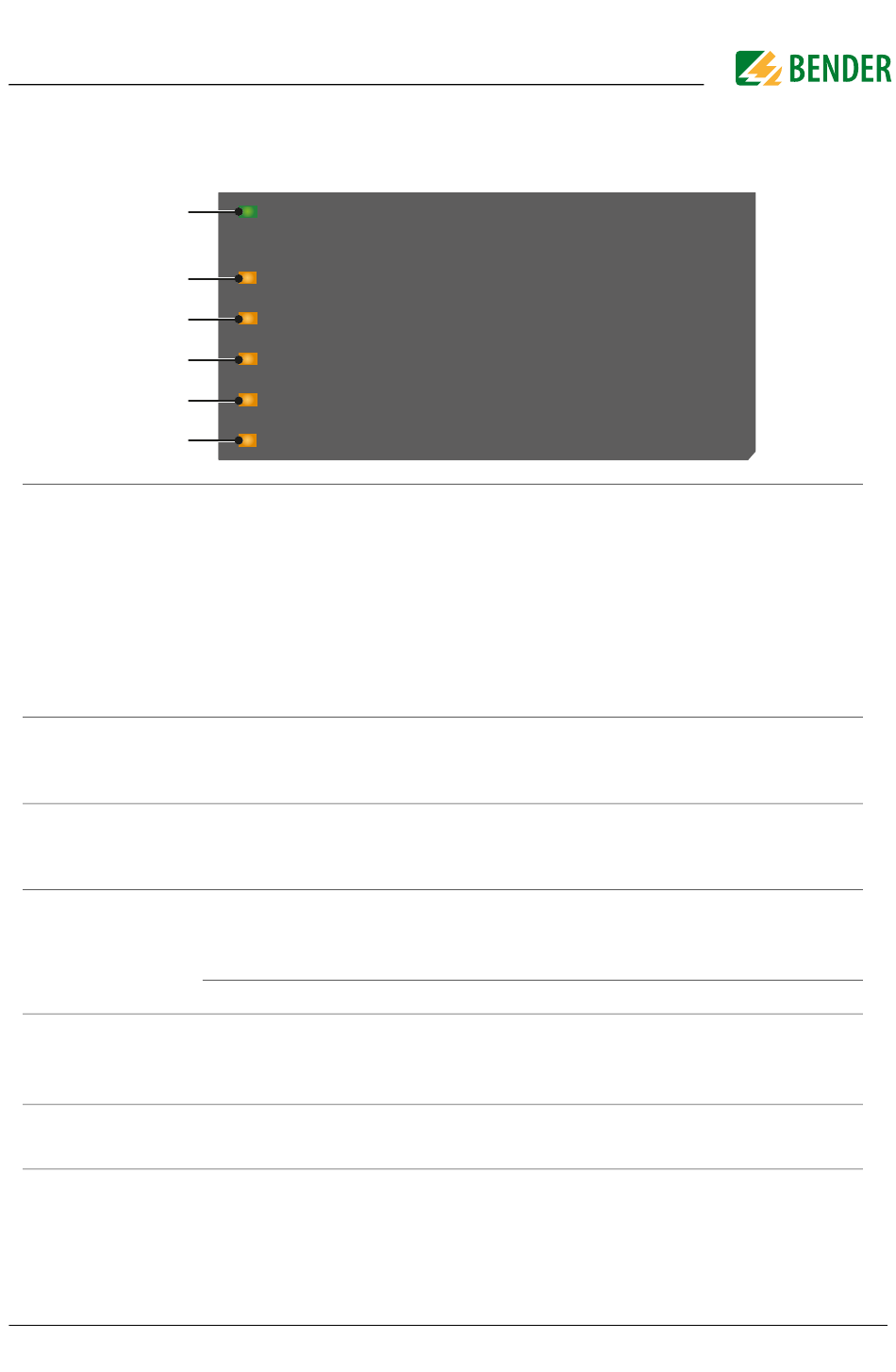

Anzeigeelemente

1
2
3
4
5
6
ON
1
(grün)
PGH ON
2
(gelb)
SERVICE
3
(gelb)
ALARM 1
4
(gelb)
ALARM 2
5
(gelb)
ALARM 3
6
(gelb)
isoPV1685xxx_D00007_08_M_XXDE/03.2023
ON ON
PGH ON
SERVICE
SERVICE
ALARM 1
ALARM 1
ALARM 2
ALARM 2
ALARM 3 (I n )
∆
Betriebsanzeige:
Blinkt mit ca. 80 % Tastgrad.
Gerätefehler:
Leuchtet dauerhaft, wenn keine Gerätefunktion mehr gegeben ist
(Gerät angehalten).
Software-Aktualisierung:
Blinkt bei Firmware-Aktualisierung etwa 3 x schneller als im Standard-
betrieb, Aktualisierungszeit < 4 Minuten.
Isolationsfehlersuche (nur isoPV1685P)
Die LED „PGH ON" blinkt während der Isolationsfehlersuche. Sie signali-
siert, dass der Prüfstrom für die Isolationsfehlersuche generiert wird.
Interner Gerätefehler und Anschlussfehler.
(Netz, Erde, Messstromwandler):
Leuchtet dauerhaft. Siehe auch Liste der Fehlercodes auf
Isolationsfehler 1 (Vorwarnung):
Die LED „ALARM 1" leuchtet konstant, wenn der Isolationswiderstand
den Ansprechwert 1 unterschreitet, R
Blinkt: Anschlussfehler Erde prüfen
Isolationsfehler 2 (Alarm):
Die LED „ALARM 2" leuchtet konstant, wenn der Isolationswiderstand
den Ansprechwert 2 unterschreitet, R
ohne Funktion
< R
F an1
< R
F an2
Seite 29
