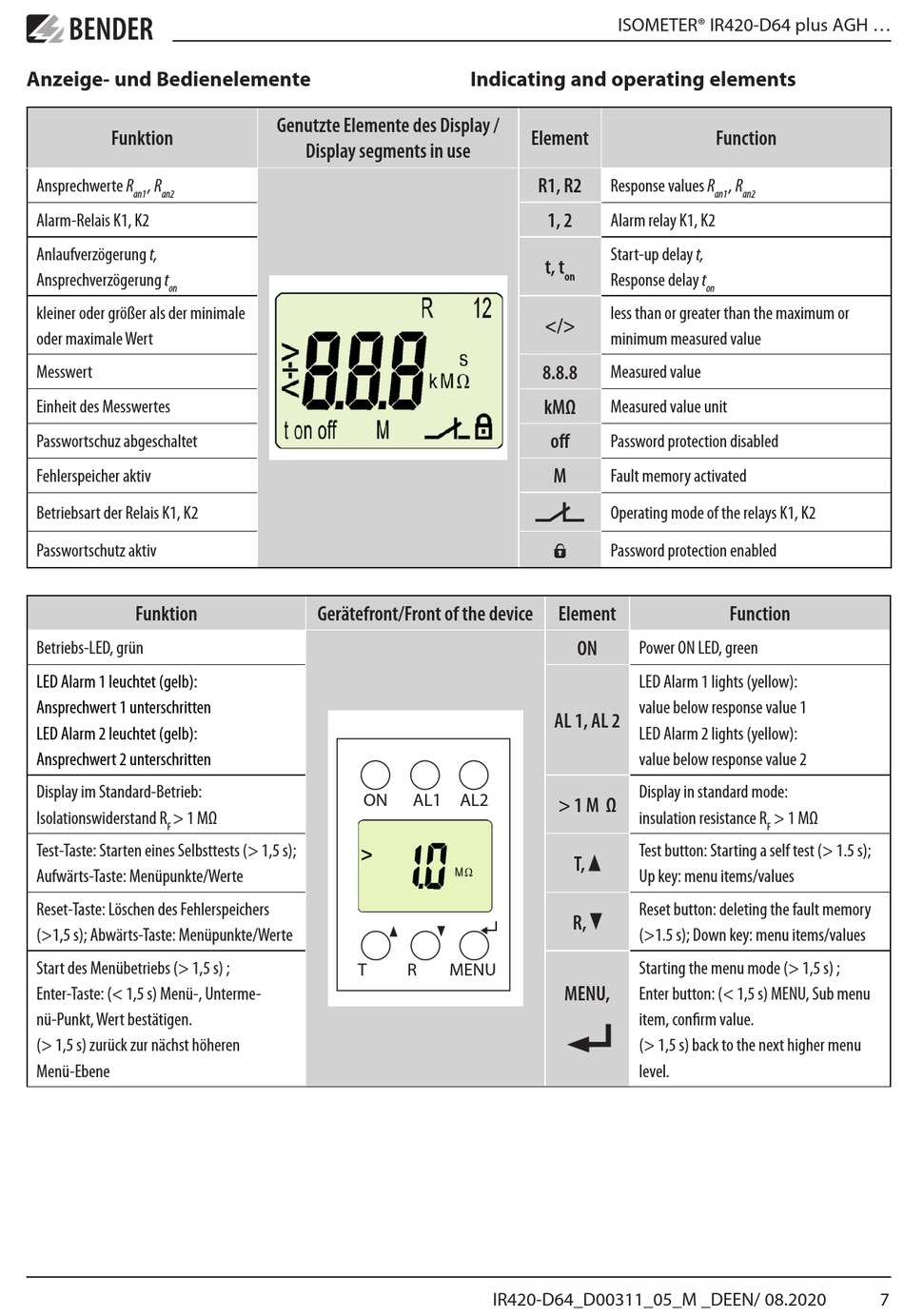

Anzeige- und Bedienelemente
Funktion
Ansprechwerte R
, R
an1
an2
Alarm-Relais K1, K2
Anlaufverzögerung t,
Ansprechverzögerung t
on
kleiner oder größer als der minimale
oder maximale Wert
Messwert
Einheit des Messwertes
Passwortschuz abgeschaltet
Fehlerspeicher aktiv
Betriebsart der Relais K1, K2
Passwortschutz aktiv
Funktion
Betriebs-LED, grün
LED Alarm 1 leuchtet (gelb):
Ansprechwert 1 unterschritten
LED Alarm 2 leuchtet (gelb):
Ansprechwert 2 unterschritten
Display im Standard-Betrieb:
Isolationswiderstand R
> 1 MΩ
F
Test-Taste: Starten eines Selbsttests (> 1,5 s);
Aufwärts-Taste: Menüpunkte/Werte
Reset-Taste: Löschen des Fehlerspeichers
(>1,5 s); Abwärts-Taste: Menüpunkte/Werte
Start des Menübetriebs (> 1,5 s) ;
Enter-Taste: (< 1,5 s) Menü-, Unterme-
nü-Punkt, Wert bestätigen.
(> 1,5 s) zurück zur nächst höheren
Menü-Ebene
Genutzte Elemente des Display /
Display segments in use
Gerätefront/Front of the device
ON
AL1 AL2
T
R
ISOMETER® IR420-D64 plus AGH ...
Indicating and operating elements
Element
R1, R2
Response values R
1, 2
Alarm relay K1, K2
Start-up delay t,
t, t
on
Response delay t
less than or greater than the maximum or
</>
minimum measured value
8.8.8
Measured value
kMΩ
Measured value unit
off
Password protection disabled
M
Fault memory activated
Operating mode of the relays K1, K2
Password protection enabled
Element
ON
AL 1, AL 2
> 1 M Ω
T,
R,
MENU
MENU,
IR420-D64_D00311_05_M _DEEN/ 08.2020
Function
, R
an1
an2
on
Function
Power ON LED, green
LED Alarm 1 lights (yellow):
value below response value 1
LED Alarm 2 lights (yellow):
value below response value 2
Display in standard mode:
insulation resistance R
> 1 MΩ
F
Test button: Starting a self test (> 1.5 s);
Up key: menu items/values
Reset button: deleting the fault memory
(>1.5 s); Down key: menu items/values
Starting the menu mode (> 1,5 s) ;
Enter button: (< 1,5 s) MENU, Sub menu
item, confirm value.
(> 1,5 s) back to the next higher menu
level.
