Profil; Netzform; Ankopplung; T(Anlauf) - Bender ISOMETER iso685–D Handbuch

Einstellungen
9.2

(1.3) Profil

Passen Sie den Einsatzbereich des ISOMETER®s auf Ihr Netzprofil an. Eine Beschreibung
der Profile finden Sie unter „Geräteprofile" im Kapitel „Technische Daten" .
Zur Wahl stehen:
Für die meisten IT-Systeme geeignet.
•Leistungskreise
Nicht empfohlen für Spannungen > 230 V.
•Steuerkreise
Schnelle Messzeiten, schnelle Fehlersuche möglich.
•Generator
Geeignet für Netze mit hohen Netzableitkapazitäten.
•Hohe Kapazität
Geeignet für Netze mit dynamischer Frequenzregelung durch
•Umrichter >10 Hz
Umrichter im Bereich von 10...460 Hz.
Geeignet für Netze mit sehr niederfrequenten Frequenz-
•Umrichter <10 Hz
regelungen im Bereich von 0,1...460 Hz.
Ermöglicht dem Bender-Service kundenspezifische Einstellungen
•Kundenspezifisch
vorzunehmen.
9.2

(1.4) Netzform

Passen Sie das ISOMETER® an das zu überwachende IT-System an. Zur Wahl stehen:
DC-Netz
•DC
1-phasiges AC-Netz
•AC
•3AC 3AC-Netz
9.2

(1.5) Ankopplung

Passen Sie das ISOMETER® für die Verwendung mit Bender-Ankoppelgeräten an. Eine Be-
schreibung zum Anschluss der Ankoppelgeräte finden Sie im Kapitel "Ankoppelgeräte".
Zur Wahl stehen folgende Ankoppelgeräte:
•keine
•AGH150W
•AGH204S-AK80
•AGH204S-AK160
•AGH520S
•AGH676S-4
9.2

(1.6) t(Anlauf)

Das ISOMETER® kann mit einer zeitlichen Verzögerung von 0...120 Sekunden betrieben
werden. Dabei wird Zeitraum bis zur ersten Initialmessung eingestellt.
30
Einstellungen
9.2 (1.7) Ankoppelüberwachung
Das ISOMETER® führt eine permanente Überwachung der Ankopplung an spannungs-
führenden Systemen durch. Die Ankoppelüberwachung an spannungslosen Systemen
wird alle 8 Stunden durchgeführt. Diese Überwachung können Sie aktivieren oder deak-
tivieren.
Die Ankoppelüberwachung ist eingeschaltet.
•ein
•aus Die Ankoppelüberwachung ist ausgeschaltet.
9.2 (1.8) Eingänge

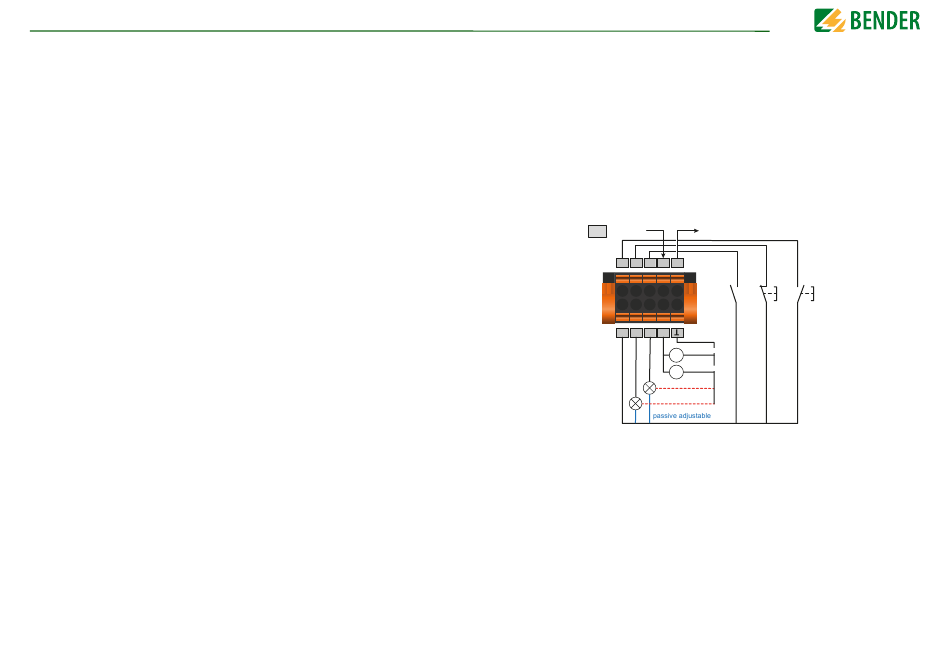

Das ISOMETER® stellt insgesamt 3 digitale Eingänge zur Verfügung.
Der exemplarische Anschlussbild zeigt Schaltungsmöglichkeiten der digitalen Eingänge.
RS-485
X1
Bus
I1 I2 I3 A B
+ Q1 Q2 M+
+24 V
9.2

(1.8.1) Digital 1

Parameter des digitalen Eingangs.
RS-485
Bus
RESET TEST
Deactiv.
Device
low high
active active
A Currentmeter
V Voltagemeter
active adjustable
