Handbuch - Anhang A

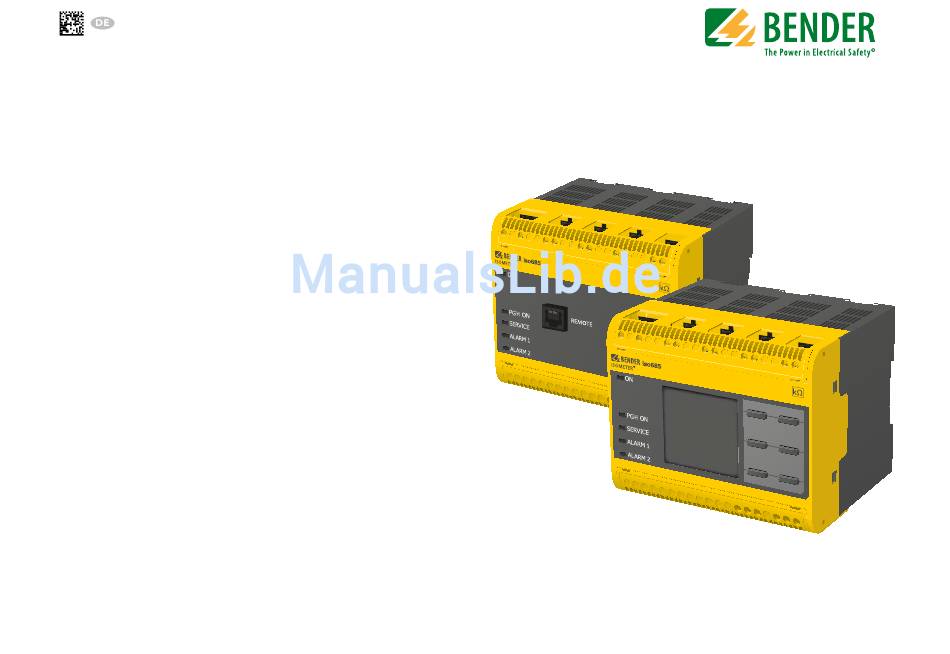

ISOMETER® iso685
Gerätefamilie
Modbus-Einstellungen
Isolationsüberwachungsgerät
für IT-Wechselspannungssysteme
mit galvanisch verbundenen Gleichrichtern und Umrichtern
und für IT-Gleichspannungssysteme
iso685_D00022_01_A_XXDE/06.2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender ISOMETER iso685 Series

Inhaltszusammenfassung für Bender ISOMETER iso685 Series

  • Seite 1 Handbuch - Anhang A ISOMETER® iso685 Gerätefamilie Modbus-Einstellungen Isolationsüberwachungsgerät für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern und Umrichtern und für IT-Gleichspannungssysteme iso685_D00022_01_A_XXDE/06.2016...
  • Seite 2 Fax: +49 6401 807-259 E-Mail: info@bender.de Web: www.bender.de Kundendienst Service-Hotline: 0700-BenderHelp (Telefon und Fax) Carl-Benz-Straße 8 • 35305 Grünberg • Germany © Bender GmbH & Co. KG Tel.:+49 6401 807-760 Alle Rechte vorbehalten. Fax:+49 6401 807-629 Nachdruck nur mit Genehmigung des Herausgebers.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeine Informationen ............. 4 4.1.15 Isolationsalarm ..........22 4.1.16 Isolationsfehlersuche .

  • Seite 4: Allgemeine Informationen

    2. Datenzugriff mittels 1. Allgemeine Informationen Modbus/TCP-Protokoll Dieser Anhang bietet eine vollständige Beschreibung der Modbus-Register für die Anfragen an den Modbus/TCP-Server des iso685 erfolgen mittels Funktionscode FC3 ISOMETER® iso685 Gerätefamilie, um den Zugriff auf Informationen zu erleichtern. (Eingangsregister auslesen). Der Server generiert eine funktionsbezogene Antwort und sendet diese an den Modbus-Client.

  • Seite 5: Modbus-Anfragen (Request)

    Datenzugriff mittels Modbus/TCP-Protokoll Datenzugriff mittels Modbus/TCP-Protokoll 2.2 Modbus-Anfragen (Request) 2.4 Aufbau des Exception-Codes Mit dem Funktionscode FC3 werden die gewünschten Words des Prozessabbilds aus den Byte Name Beispiel Eingangsregistern des ISOMETER® iso685 ausgelesen. Dazu sind die Startadresse und die Anzahl der auszulesenden Register anzugeben. …...

  • Seite 6: Messwert Informationen

    3. Messwert Informationen Messwert Informationen 3.1 High-Byte Teststatus 3.4 Low-Byte Einheit Wert Beschreibung Wert Beschreibung Kein Test Ungültig Test Intern Keine Test Extern Ampere 3.2 Low-Byte Alarmstatus Volt Prozent Wert Beschreibung Hertz kein Alarm Baud Vorwarnung Farad Fehler Henry Reserviert Grad Celsius Warnung Grad Fahrenheit...

  • Seite 7: Modbus Registerbelegung

    4. Modbus Registerbelegung 4.1 Gerätefamilie ISOMETER® iso685 4.1.1 Geräteinformationen Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 0x510 1296 Gerätemodell String UTF 8 0x520 1312 Artikelnummer String UTF 8 0x530 1328 Seriennummer String UTF 8 0x540 1344 Hersteller...
  • Seite 8 Modbus Registerbelegung Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Darf ausgelesen werden. 0x1019 - 0x101F 4121 - 4127 Interne Verwendung Uint16 Werte sind nur für interne Verwendung relevant. 0x1020 4128 Kanalnummer (2) Uint16 0x1021 4129 Isolationswiderstand...
  • Seite 9 Modbus Registerbelegung Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Spannung von Phase L3 nach 0x1091 4241 Spannung L3-PE Float Erde PE 0x1093 - 0x109F 4243 - 4255 Siehe Kanal vorher 0x10A0 4256 Kanalnummer (10) Uint16 0x10A1 4257...
  • Seite 10 Modbus Registerbelegung Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Messwertqualität 0 % = schlechte Qualität 0x1101 4353 Qualität der Messung Float -->Profil wechseln 100 % = gute Qualität -->Profil passt zur Applikation 0x1103 - 0x110F 4355 - 4367 Siehe Kanal vorher 0x1110...
  • Seite 11 Modbus Registerbelegung Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Der Wert ist immer 0. Es wird Isonet Geräte 0x1161 4449 Float nur der Alarmstatus von Kein unvollständig Alarm auf Fehler geändert 0x1163 - 0x116F 4451 - 4463 Siehe Kanal vorher 0x1170...

  • Seite 12: Read Only

    Modbus Registerbelegung 4.1.3 Read only Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 0x2000u 8192 Isolationswiderstand Float Ω Minimal gemessener Isolati- 0x2002u 8194 Minimaler Isolationswert Float Ω onswiderstand 0x2004u 8196 Netzableitkapatität Float Spannung von Phase L1 nach 0x2006u 8198 Spannung L1-L2...

  • Seite 13: Ip Konfiguration

    Modbus Registerbelegung Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Messwertqualität 0 % = schlechte Qualität => Profil wechseln 0x201E 8222 Qualität der Messung Float 100 % = gute Qualität => Profil passt zur Applika- tion 0 % = Messpuls hat umge- schaltet...
  • Seite 14 Modbus Registerbelegung Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Konfigurierte IP-Adresse (Wird verwendet wenn DHCP = aus) 0… 0x3001u 12289 IP Adresse Uint32 aaa.bbb.ccc.ddd => 4.294.967.295 aaa*256³+bbb*256²+ccc*256 +ddd Konfiguriertes Gateway (Wird verwendet wenn DHCP = aus) 0…...

  • Seite 15: Modbus Tcp

    Modbus Registerbelegung 4.1.5 Modbus TCP Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 1 = Modbus TCP Port 502 an 0x3006u 12294 Modbus TCP an/aus Uint16 1…2 2 = Modbus TCP Port 502 aus Register Schreibzugriff 1 = Zulassen 0x3007u...

  • Seite 16: Bcom

    Modbus Registerbelegung 4.1.7 BCOM Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 0x300Au 12298 BCOM System Name String UTF 8 BCOM Systemname A-Z0-9_ BCOM Subsystem 0x3012u 12306 Uint16 1…255 Adresse 0x3013u 12307 Geräteadresse Uint16 0…255 0x3014u 12308...

  • Seite 17: Datum / Zeit

    Modbus Registerbelegung 4.1.8 Datum / Zeit Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 0x3098u 12440 Uhrzeit Unix Time 0x309Cu 12444 Zeitzone Float Offset der Zeitzone -12…13 1 = NTP ein 0x309Eu 12446 NTP an/aus Uint16 1…2 2 = NTP aus...

  • Seite 18: Digitale Eingänge

    Modbus Registerbelegung 4.1.10 Digitale Eingänge Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 1 = aus 2 = Test 3 = Reset Digitaleingang 1 0x30A5u 12453 Uint16 4 = Gerät deaktivieren 1…6 Funktion 5 = Initiale Messung starten 6 = Isolationsfehlersuche (nur iso685-x-P) 1 = High-aktiv...

  • Seite 19: Digitale Ausgänge

    Modbus Registerbelegung 4.1.11 Digitale Ausgänge Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 1 = aus 2 = Iso.Alarm 1 3 = Iso.Alarm 2 4 = Anschlussfehler 5 = DC- Alarm 6 = DC+ Alarm 7 = Symmetrischer Alarm Digitalausgang 1 0x30B7u...

  • Seite 20: Analoger Ausgang

    Modbus Registerbelegung 4.1.12 Analoger Ausgang Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 Analogausgang 1 = Isolationswert 0x30C1u 12481 Uint16 1…2 Funktion 2 = DC Verlagerung 1 = 0…20 mA 2 = 4…20 mA 0x30C2u 12482 Analogausgang Modus...

  • Seite 21: Relais

    Modbus Registerbelegung 4.1.14 Relais Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 1 = Test ein 0x30C9u 12489 Relais 1 Test Uint16 1…2 2 = Test aus 1 = N/C 0x30CAu 12490 Relais 1 Arbeitsweise Uint16 1…2 2 = N/O...

  • Seite 22: Isolationsalarm

    Modbus Registerbelegung 4.1.15 Isolationsalarm Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 1.000… 0x30D3u 12499 Ansprechwert 1 Uint32 Ω 10.000.000 1.000… 0x30D5u 12501 Ansprechwert 2 Uint32 Ω 10.000.000 1 = DC 0x30D7u 12503 Netzform Uint16 2 = AC 1…3...

  • Seite 23: Modbus Registerbelegung

    Modbus Registerbelegung 4.1.16 Isolationsfehlersuche Registeradresse in Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit Hexadezimal in Dezimal iso685 1 = 1mA 2 = 1,8mA 3 = 2,5mA 0x30E0 12512 EDS Strom UInt16 4 = 5mA … 5 = 10mA 6 = 25mA 7 = 50mA 1 = Manuell 0x30E1...

  • Seite 24: Isolationsfehlersuchgeräte Edsxxx

    Modbus Registerbelegung Modbus Registerbelegung 4.2 Isolationsfehlersuchgeräte EDSxxx 4.2.1 EDS Geräte-Info • Startadresse: 0x7FF0 (32752) Parameter RegOffset Modus Datentyp Werte Bit 0 - 44x Bit 1 - 44xxAB Bit 2 - 46x 1. EDS-Art Uint16 Bit 3 - 49x (Gibt an welche EDS- Typen am ISOMETER®...

  • Seite 25: Eds Geräteparameter

    Modbus Registerbelegung 4.2.2 EDS Geräteparameter • Gerät: 1-21 • Startadresse: 0x8000 (32768) • Geräteoffset: 0xA (10) Gerät 1 Daten- Dezi- Parameter Modus Bits Bedeutung Offset Bus-Typ Bus-Adresse Kanaltyp Anzahl der Kanäle 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 1.
  • Seite 26 Modbus Registerbelegung Modbus Registerbelegung Gerät 2 Daten- Dezi- Daten- Dezi- Parameter Modus Bedeutung Parameter Modus Bedeutung Offset Offset Bus-Typ Uint16 5. Fehlerspeicher Uint16 Nicht verfügbar Bus-Adresse Uint16 ...* ...* ...* ...* ...* ...* 6. Trigger Uint16 Nicht verfügbar siehe Tabelle Gerät 1 (44x/460/490) Für Gerät 3…21 siehe Tabelle Gerät 1.

  • Seite 27: Kanalparameter

    Modbus Registerbelegung 4.2.3 Kanalparameter • Kanal: 1-252 • Startadresse: 0x8200 (33280) • Geräteoffset: 0x14 (20) Kanal 1 Daten- Dezi- Parameter Modus Bits Bedeutung Offset Bus-Typ Bus-Adresse Gerätekanal Kanaltyp 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 1.
  • Seite 28 Modbus Registerbelegung Modbus Registerbelegung Daten- Dezi- Parameter Modus Bedeutung Daten- Dezi- Offset Parameter Modus Bedeutung Offset 10. T(off ) Float <0 Nicht verfügbar 5. Aktiv Uint16 Nicht verfügbar (46x/49x) 12 s 6. Wandler-Typ Uint16 Nicht verfügbar 18 s Type A (44x) 24 s Type AB (441-LAB) 10.

  • Seite 29: Relaisparameter

    Modbus Registerbelegung 4.2.4 Relaisparameter • Relais: 1-42 • Startadresse: 0xB100 (45312) • Relaisoffset: 0xF (15) Relais 1 Daten- Dezi- Parameter Modus Bits Bedeutung Offset Bus-Typ Bus-Adresse Relaisnummer Kanaltyp 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 1.
  • Seite 30 Modbus Registerbelegung Modbus Registerbelegung Daten- Dezi- Parameter Modus Bedeutung Daten- Dezi- Offset Parameter Modus Bedeutung Offset 5. Arbeitsweise Uint16 Nicht verfügbar 11. Gerätefehler Uint16 Nicht verfügbar 6. Test Uint16 Nicht verfügbar Reserviert Uint16 Reserviert Uint16 Reserviert Uint16 7. Funktion1 Uint16 Nicht verfügbar Reserviert Uint16...

  • Seite 31: Summerparameter

    Modbus Registerbelegung 4.2.5 Summerparameter • Summer: 1-21 • Startadresse: 0xB700 (46848) • Summeroffset: 0xA (10) Summer 1 Daten- Dezi- Parameter Modus Bits Bedeutung Offset Bus-Typ Bus-Adresse 15 14 13 12 11 10 9 1. Bus-Typ Uint16 0 0 0 0 0 0 0 0 Nicht angeschlossen 0 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0...
  • Seite 32 Modbus Registerbelegung Modbus Registerbelegung Summer 2 Daten- Dezi- Parameter Modus Bedeutung Offset Daten- Dezi- Parameter Modus Bedeutung Offset 5. Funktion2 Uint16 Nicht verfügbar Bus-Typ Uint16 IΔL Bus-Adresse Uint16 IΔN ...* ...* ...* ...* ...* ...* Gerätefehler siehe Tabelle Summer 1 Anschlussfehler Isolationsfehlersuche Für Summer 3…21 siehe Tabelle Summer 1.

  • Seite 33: Digitalausgangsparameter

    Modbus Registerbelegung 4.2.6 Digitalausgangsparameter • Summer: 1-21 • Startadresse: 0xB900 (47360) • DigOutoffset: 0xA (10) Digitaler Ausgang1 Daten- Dezi- Parameter Modus Bits Bedeutung Offset Bus-Typ Bus-Adresse 15 14 13 12 11 10 9 1. Bus-Typ Uint16 0 0 0 0 0 0 0 0 Nicht angeschlossen 0 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0...
  • Seite 34 Modbus Registerbelegung Modbus Registerbelegung Digitaler Ausgang 2 Daten- Dezi- Parameter Modus Bedeutung Daten- Dezi- Offset Parameter Modus Bedeutung Offset 3. Test Uint16 Nicht verfügbar Bus-Typ Uint16 Bus-Adresse Uint16 ...* ...* ...* ...* ...* ...* 4. Funktion1 Uint16 Nicht verfügbar siehe Tabelle Digitaler Ausgang 1 IΔL Für den digitalen Ausgang 3…21 siehe Tabelle Digitaler Ausgang 1.

  • Seite 35: Digitaleingangsparameter

    Modbus Registerbelegung 4.2.7 Digitaleingangsparameter • Eingänge: 1-42 • Startadresse: 0xBB00 (47872) • DigInoffset: 0xA (10) Digitaler Eingang1 Daten- Dezi- Parameter Modus Bits Bedeutung Offset Digital- Bus-Typ Bus-Adresse Eingangsnummer 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 1.
  • Seite 36 Modbus Registerbelegung Modbus Registerbelegung Daten- Dezi- Parameter Modus Bedeutung Offset 4. Modus Uint16 Nicht verfügbar High aktiv Low aktiv 5. ton Float <0 Nicht verfügbar x in s 6. ton Uint16 <0 Nicht verfügbar x in s 7. Funktion Uint16 Nicht verfügbar TEST RESET...

  • Seite 37: Messwert Iδl

    Modbus Registerbelegung Modbus Registerbelegung 4.2.8 Messwert IΔL A&T = Alarm-Typ und Test-Art (intern/extern) • Messwert IΔL: 1-252 Bits Bedeutung • Startadresse: 0xD000 (53248) • Messwertoffset: 0x4 (4) Messwert 1 Daten- Parameter Modus Alarm-Typ 0 0 0 Kein Alarm Offset 0 0 1 Vorwarnung Messwert Float...
  • Seite 38 Modbus Registerbelegung Modbus Registerbelegung R&U = Bereich und Einheit In den Bits 0 bis 4 ist die Einheit codiert. Die Bits 6 und 7 beschreiben den Gültigkeitsbereich eines Werts. Bit 5 ist reserviert. Bits Bedeutung Das komplette Byte wird aus der Summe von Einheit und Gültigkeitsbereich errechnet. Achtung! Einheit 0 0 0 0 0...

  • Seite 39: Messwert Iδn

    Modbus Registerbelegung Modbus Registerbelegung 4.2.9 Messwert IΔn • Messwert IΔn: 1-252 • Startadresse: 0xDA00 (55808) • Messwertoffset: 0x4 (4) Messwert 1 Daten- Parameter Modus Offset Messwert Float Alarm/ Unit/ Range/ Uint16 Test Description Uint16 ** Informationen zum Auslesen der Parameter Alarm, Unit, Range und Test finden Sie im Kapitel “Auslesen der Parameter Alarm, Unit, Range und Test”...
  • Seite 40 Londorfer Straße 65 • 35305 Grünberg • Germany Carl-Benz-Straße 8 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 Tel.: +49 6401 807-760 Fax: +49 6401 807-259 Fax: +49 6401 807-629 E-Mail: info@bender.de E-Mail: info@bender-service.com BENDER Web: www.bender.de Web: http://www.bender.de Fotos: Bender Archiv und bendersystembau Archiv.
