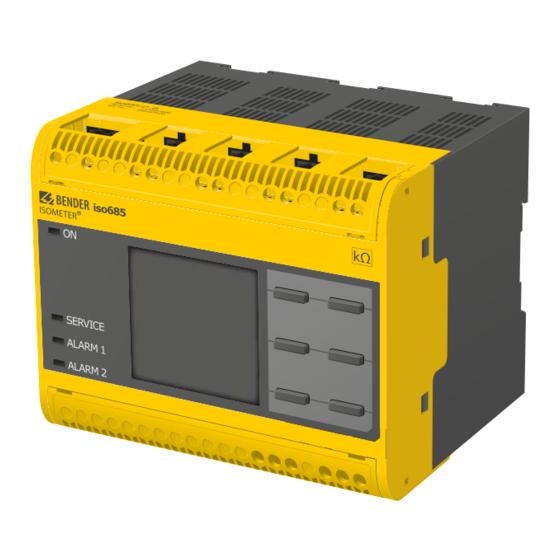

Bender ISOMETER iso685 Handbuch
Vorschau ausblenden
Andere Handbücher für ISOMETER iso685:
- Handbuch (50 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Montage (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bender ISOMETER iso685
Inhaltszusammenfassung für Bender ISOMETER iso685

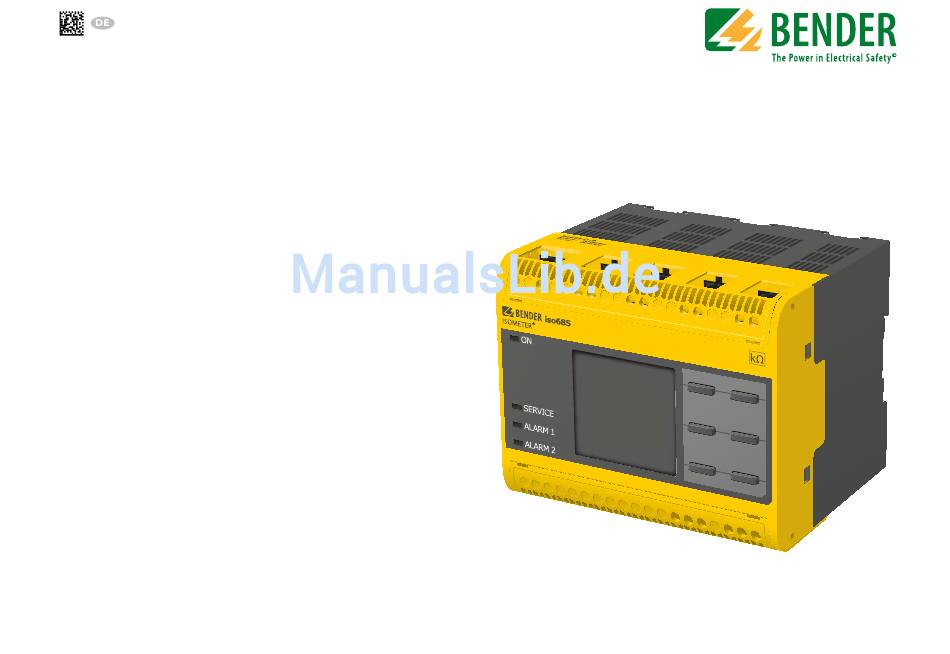

- Seite 1 Handbuch - Anhang A ISOMETER® iso685 Gerätefamilie Modbus-Einstellungen Isolationsüberwachungsgerät für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern und Umrichtern und für IT-Gleichspannungssysteme iso685-D_D00022_00_A_XXDE/08.2015...
- Seite 2 Fax: +49 6401 807-259 E-Mail: info@bender.de Web: www.bender.de Kundendienst Service-Hotline: 0700-BenderHelp (Telefon und Fax) Carl-Benz-Straße 8 • 35305 Grünberg • Germany © Bender GmbH & Co. KG Tel.:+49 6401 807-760 Alle Rechte vorbehalten. Fax:+49 6401 807-629 Nachdruck nur mit Genehmigung des Herausgebers.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Informationen ......... 4 2. Datenzugriff mittels Modbus/TCP-Protokoll ..4 2.1 Exception-Code ........4 2.2 Modbus-Anfragen (Request) . -
Seite 4: Allgemeine Informationen
2. Datenzugriff mittels 1. Allgemeine Informationen Modbus/TCP-Protokoll Anfragen an den Modbus/TCP-Server des iso685 erfolgen mittels Funktionscode Dieser Anhang bietet eine vollständige Beschreibung der Modbus-Register (Protokoll- Version 6.0) für die ISOMETER® iso685 Gerätefamilie, um den Zugriff auf Informationen FC4 (Eingangsregister auslesen). Der Server generiert eine funktionsbezogene zu erleichtern. -
Seite 5: Modbus-Anfragen (Request)
2. Datenzugriff mittels Modbus/TCP-Protokoll 2.2 Modbus-Anfragen (Request) 2.3 Modbus-Antworten (Response) Mit dem Funktionscode FC3 werden die gewünschten Words des Prozessabbilds Die Antworten bestehen aus je 2 Bytes pro Register. Die Bytefolge ist MSB zuerst. aus den Eingangsregistern des ISOMETER® iso685 ausgelesen. Dazu sind die Startadresse und die Anzahl der auszulesenden Register anzugeben. -
Seite 6: Messwert Informationen
3. Messwert Informationen 3.1 High-Byte Teststatus 3.4 Low-Byte Einheit Wert Beschreibung Wert Beschreibung Kein Test Invalid Test Intern Keine Test Extern Ampere 3.2 Low-Byte Alarmstatus Volt Percent Wert Beschreibung Hertz kein Alarm Baud Vorwarnung Farad Fehler Henry Reserviert Grad Celsius Warnung Grad Fahrenheit Alarm... -
Seite 7: Modbus Registerbelegung
4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 Geräteinformation 0x510 1296 GeräteModel String UTF 8 0x520 1312 Artikelnummer String UTF 8 0x530 1328 Seriennummer String UTF 8 0x540 1344 Hersteller String UTF 8 Software Nummer der 0x570 1392... - Seite 8 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 0x1020 4128 Kanalnummer (2) Uint16 Ω 0x1021 4129 Isolationswiderstand Float 0x1022 - 0x102F 4131-4143 Siehe Kanal vorher 0x1030 4144 Kanalnummer (3) Uint16 0x1031 4145 Netzableitkapazität Float...
- Seite 9 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 Spannung von Phase L3 0x1091 4241 Spannung L3-PE Float nach Erde PE 0x1093 - 0x109F 4243-4255 Siehe Kanal vorher 0x10A0 4256 Kanalnummer (10) Uint16 0x10A1 4257...
- Seite 10 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 0x1100 4352 Kanalnummer (16) Uint16 Messwertqualität 0 % = schlechte Qualität 0x1101 4353 Qualität der Messung Float => Profil wechseln 100 % = gute Qualität =>...
- Seite 11 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 0x1153 - 0x115F 4435-4447 Siehe Kanal vorher 0x1160 4448 Kanalnummer (22) Uint16 Der Wert ist immer 0. Es wird Isonet Geräte unvoll- 0x1161 4449 Float nur der Alarmstatus von Kein...
- Seite 12 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 Spannung von Phase L3 0x2010 8208 Spannung L3-PE Float nach Erde PE 0x2012 8210 Netzfrequenz Float 0 = O.K. 0x2014 8212 Ankopplung Netz Float 101 = Fehler 0 = O.K.
- Seite 13 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 //IP-Configuration 1 = DHCP an 0x3000u 12288 DHCP an/aus Uint16 1. . . 2 2 = DHCP aus Konfigurierte IP-Adresse (Wird verwendet wenn DHCP = aus) 0 .
- Seite 14 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 //isoNet 1 = aus 0x3008u 12296 ISOnet Uint16 2 = ISOnet über BCOM 1. . . 2 Anzahl ISOnet 0x3009u 12297 Uint16 2. . . 5 Teilnehmer //BCOM 0x300Au...
- Seite 15 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 1 = NTP ein 1. . . 2 0x309Eu 12446 NTP an/aus Uint16 2 = NTP aus IP-Adresse des NTP-Servers 0 . . . 0x309Fu 12447 NTP Server IP...
- Seite 16 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 0x30ACu 12460 Digitaleingang 2 Modus Uint16 s.h. 0x30A5u - 0x30A9u 1…2 0x30ADu 12461 Digitaleingang 2 t(on) Float s.h. 0x30A5u - 0x30A9u 0,1…300 0x30AFu 12463 Digitaleingang 2 t(off ) Float...
- Seite 17 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 Digitalausgang 2 0x30BCu 12476 Uint16 s.h. 0x30B7u - 0x30BBu 1…11 Funktion 1 Digitalausgang 2 0x30BDu 12477 Uint16 s.h. 0x30B7u - 0x30BBu 1…11 Funktion 2 Digitalausgang 2 0x30BEu 12478...
- Seite 18 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 //RelayOutFunctions 1 = Test ein 0x30C9u 12489 Relay 1 Test Uint16 1…2 2 = Test aus 1 = N/O 0x30CAu 12490 Relay 1 Arbeitsweise Uint16 1…2 2 = N/C...
- Seite 19 4. Modbus Registerbelegung Registeradresse Registeradresse Beschreibung Anzahl Datentyp Modus Kommentar Bereich Einheit in Hexadezimal in Dezimal iso685 1 = Leistungskreise 2 = Steuerkreise 3 = Generator 0x30D8u 12504 Profile Uint16 1…6 4 = Hohe Kapazität 5 = Umrichter>10Hz 6 = Umrichter<10Hz 1 = Ankoppelüberwachung 0x30D9u 12505...
- Seite 20 Londorfer Straße 65 • 35305 Grünberg • Germany Carl-Benz-Straße 8 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 Tel.: +49 6401 807-760 Fax: +49 6401 807-259 Fax: +49 6401 807-629 E-Mail: info@bender.de E-Mail: info@bender-service.com Web: www.bender.de Web: http://www.bender.de Fotos: Bender Archiv und bendersystembau Archiv.
