Bender ISOMETER iso685-D Bedienungsanleitung
Solationsüberwachungsgerät für it-wechselspannungssysteme mit galvanisch verbundenen gleichrichtern und umrichtern und für it-gleichspannungssysteme
Vorschau ausblenden
Andere Handbücher für ISOMETER iso685-D:
- Handbuch (89 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Montage (17 Seiten)
Verwandte Anleitungen für Bender ISOMETER iso685-D
Inhaltszusammenfassung für Bender ISOMETER iso685-D

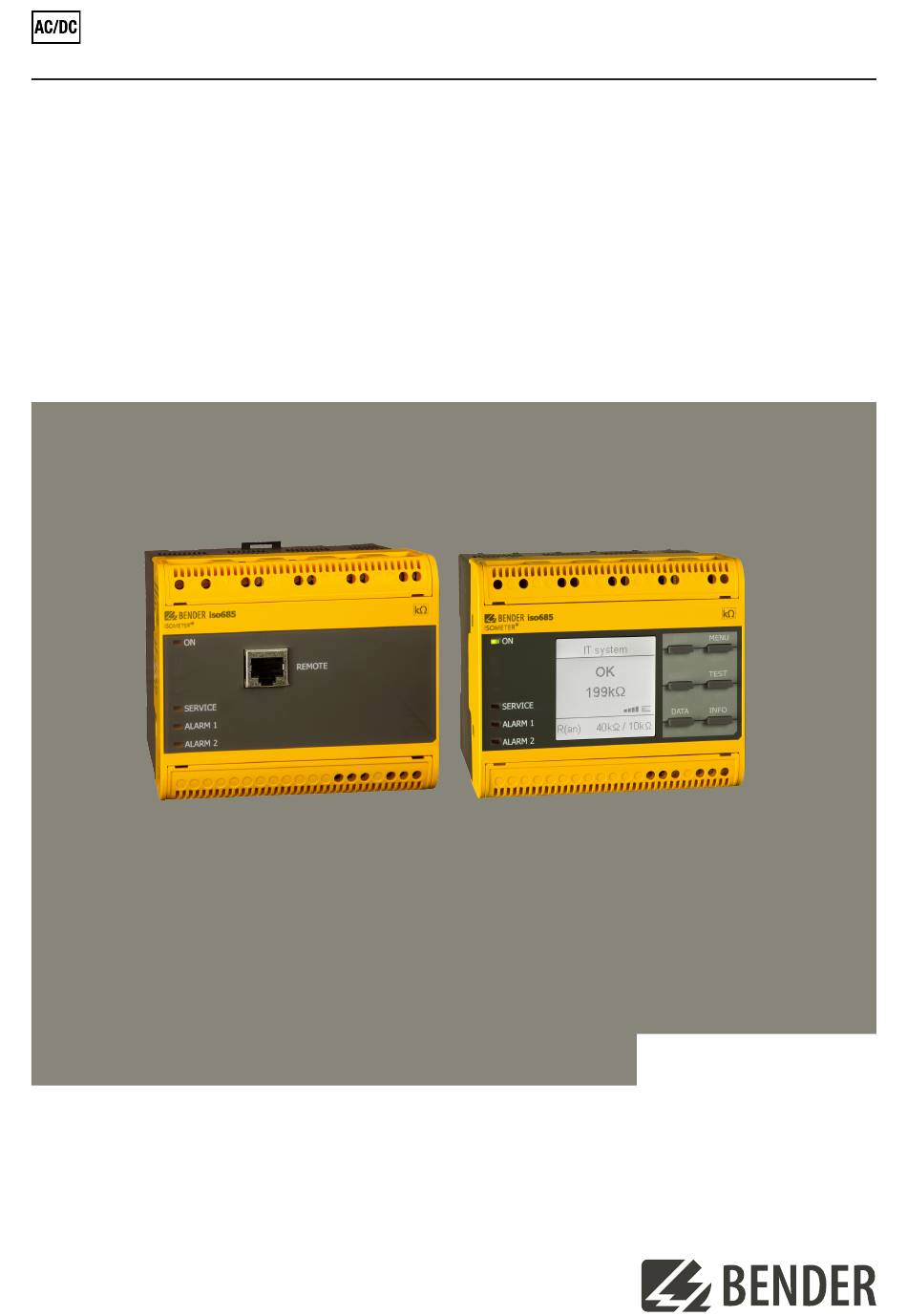

- Seite 1 ISOMETER® iso685(W)-D/-S Isolationsüberwachungsgerät für IT-Wechselspannungs- systeme mit galvanisch verbundenen Gleichrichtern und Umrichtern und für IT-Gleichspannungssysteme iso685-x_D00022_13_D_XXDE/08.2024...
- Seite 2 Intranet (Webserver / Option: D…) ist nicht möglich. COMTRAXX® Gateway) • Ferndiagnose über das Internet (durch den Bender-Service) • isoData: permanente unterbrechungsfreie Datenübertragung • RS-485/BS (Bender-Sensor-Bus) zum Datenaustausch mit anderen Bender- Komponenten mit Modbus RTU- Protokoll • BCOM, Modbus TCP und Webserver iso685-x_D00022_13_D_XXDE/08.2024...
- Seite 3 Ankoppelgeräte als Zubehör zur Verfügung, die • Kommunikationsprotokoll Modbus RTU über ein Menü ausgewählt und eingestellt werden können. • BCOM zur Kommunikation von Bender-Geräten über Ethernet • BS-Bus zur Kommunikation von Bender-Geräten (RS-485) • isoData zur Erfassung und Verwaltung von Messwerten •...
- Seite 4 ISOMETER® iso685(W)-D/-S Varianten iso685(W)-D…, Grafisches LC-Display und Bedienelemente. isoxx685(W)-D… Nicht mit FP200(W) kombinierbar. iso685(W)-S…, Kein Display und keine Bedieneinheit. Nur in Kombination mit FP200(W) verwendbar. isoxx685(W)-S… iso685-x_D00022_13_D_XXDE/08.2024...
- Seite 5 Anschluss des Alarmrelais 1 21 22 24 Anschluss des Alarmrelais 2 BB-Bus Nur isoxx685(W)-x-P…: Erweiterungsschnittstelle für Bender-Produkte (z. B. BB-Bus) Die Verbindung zwischen dem iso685-Gerät und einem FP200(W) darf jederzeit hergestellt und unterbrochen werden, wird allerdings nur im spannungslosen Zustand empfohlen. iso685-x_D00022_13_D_XXDE/08.2024...
- Seite 6 ISOMETER® iso685(W)-D/-S Anschluss Ordnungsgemäßen Anschluss prüfen! Anschluss an die Versorgungsspannung Kontrollieren Sie vor Inbetriebnahme der Anlage, ob das Gerät ordnungsgemäß angeschlossen ist und funktioniert. Führen Sie dazu eine Funktionsprüfung durch einen Erdschluss über einen geeigneten Widerstand durch. Messfehler verhindern! Wenn ein überwachtes AC-Netz galvanisch gekoppelte Gleichstromkreise enthält, gilt: Ein Isolationsfehler kann nur dann wertrichtig erfasst werden, wenn über die Anschluss der Schnittstelle X1...
- Seite 7 ISOMETER® iso685(W)-D/-S Anschluss der Ethernet-Schnittstelle ETH Anschluss der Relais-Schnittstellen 1 und 2 Anschluss mit Standard-Patch-Kabel (RJ45/kein Crossover-Kabel) Relais 1 11 gemeinsamer Kontakt 12 Öffner 14 Schließer zu anderen ISOMETER®n oder Vernetzung mehrerer ISOMETER® in Relais 2 21 gemeinsamer Kontakt 22 Öffner 24 Schließer Stern-Topologie mittels Switch.
- Seite 8 ISOMETER® iso685(W)-D/-S Technische Daten Isolationskoordination nach IEC60664-1/-3 Überwachtes IT-System Bemessungsspannung 1000 V Netznennspannungsbereich U AC 0…690 V DC 0…1000 V Überspannungskategorie Netznennspannungsbereich U für UL-Anwendungen AC/DC 0…600 V Definitionen Toleranz von U AC/DC ±15 % Frequenzbereich von U DC 0,1…460 Hz Messkreis (IC1) L1/+, L2, L3/−...
- Seite 9 ISOMETER® iso685(W)-D/-S LEDs Sensorbus Schnittstelle / Protokoll RS-485 / isoData, BS-Bus, Modbus RTU ON (Betriebs-LED) grün Datenrate Modus 1 9,6 kBd SERVICE gelb Leitung: paarweise verdrillt, Schirm einseitig empfohlen: J-Y(St)Y min 2×0,8 ALARM 1 gelb an PE ALARM 2 gelb Leitungslänge (abhängig von der Baudrate) ≤...
- Seite 10 ISOMETER® iso685(W)-D/-S Anschluss Sonstiges Betriebsart Dauerbetrieb Schraubklemmen Einbaulage display-orientiert Nennstrom ≤10 A Schutzart Einbauten IP40 Anzugsmoment 0,5…0,6 Nm Schutzart Klemmen IP20 (5…7 lb-in) Schnellbefestigung auf Hutprofilschiene IEC 60715 Leitergrößen AWG 24-12 Schraubbefestigung 3 x M4 mit Montageclip Abisolierlänge 7 mm Gehäusematerial Polycarbonat Leiterquerschnitt...
- Seite 11 ISOMETER® iso685(W)-D/-S Maße Normen und Zulassungen Das ISOMETER® wurde unter Beachtung folgender Normen entwickelt: • DIN EN 61557-8 (VDE 0413-8): 2015-12 • IEC 61557-8: 2014-12 • IEC 61557-8: 2014/COR1:2016 • DIN EN 61557-8 Ber 1 (VDE 0413-8 Ber 1): 2016-12 Maßangaben in mm Bestellinformationen Gerät...
- Seite 12 Bender GmbH & Co. KG Londorfer Straße 65 35305 Grünberg © Bender GmbH & Co. KG, Germany Germany Änderungen vorbehalten! Tel.: +49 6401 807-0 Die angegebenen Normen berücksichtigen info@bender.de die bis zum 08.2024 gültige Ausgabe, sofern www.bender.de nicht anders angegeben.
