Geräteübersicht

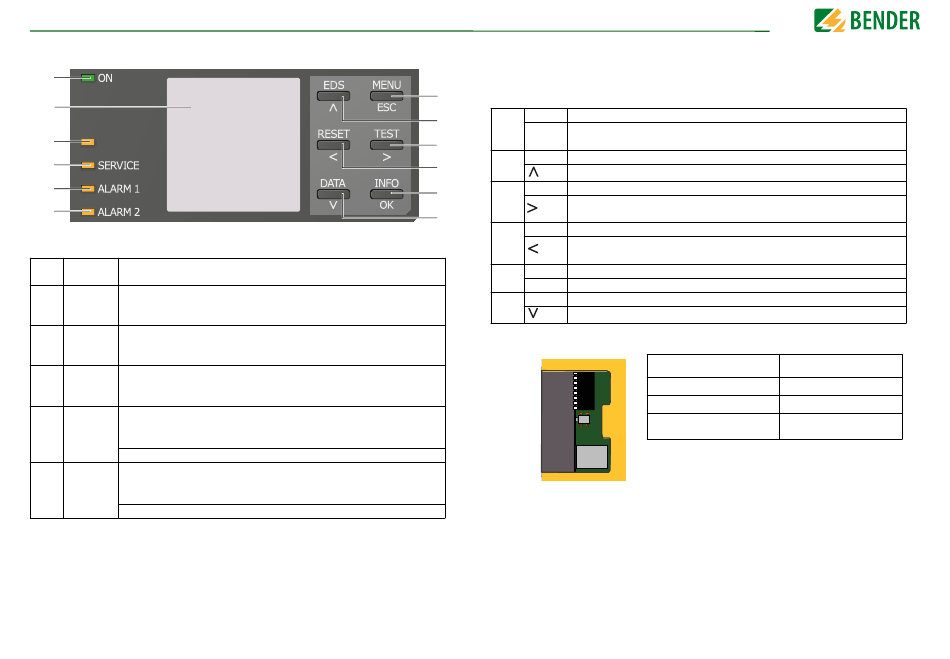

4.3 Anzeige- und Bedienelemente

1
2
3 PGH ON
4
5
6

4.3.1 Anzeigeelemente

ON
1 Die Betriebsanzeige leuchtet dauerhaft.
(grün)
Das Display des Geräts zeigt Informationen über das Gerät und die Mes-
2 sungen an.
Weitere Informationen finden Sie im
Die LED „PGH ON" blinkt während der Isolationsfehlersuche. Sie signali-
PGH ON
3 siert, dass der Prüfstrom für die Isolationsfehlersuche generiert wird. Die
(gelb)
LED „PGH ON" ist nur bei isoxx1685DP aktiv.
Die LED „SERVICE" leuchtet, wenn ein Gerätefehler vorliegt.
SERVICE
Leuchtet die LED dauerhaft, beachten Sie die Liste der Fehlercodes auf
4
(gelb)
.
Seite 42
Isolationsfehler 1 (Vorwarnung):
Die LED „ALARM 1" leuchtet konstant, wenn der Isolationswiderstand
ALARM 1
5
den Ansprechwert 1 unterschreitet, R
(gelb)
Blinkt: Anschlussfehler Erde sowie Netz (L1/+, L2/-) prüfen
Isolationsfehler 2 (Alarm):
Die LED „ALARM 2" leuchtet konstant, wenn der Isolationswiderstand
ALARM 2
6
den Ansprechwert 2 unterschreitet, R
(gelb)
Blinkt: Anschlussfehler Erde sowie Netz (L1/+, L2/-) prüfen
14
7
8
9
10
11
12
Kapitel 7. "Anzeige".
< R
F an1
< R
F an2
Geräteübersicht
4.3.2 Gerätetasten
Die Einstellungen am Gerät werden mittels der Gerätetasten in einem Menü vorgenom-
men. Die Tasten werden je nach Menüeintrag mit jeweils einer der unten dargestellten
Optionen belegt.
MENU Öffnet das Gerätemenü.
7
Bricht den aktuellen Vorgang ab oder
ESC
navigiert im Gerätemenü einen Schritt zurück.
EDS Öffnet das EDS-Menü (nur isoxx1685DP)
8
Navigiert in einer Liste nach oben oder erhöht einen Wert.
TEST Startet den Selbsttest des Geräts.
9
Navigiert nach vorne (z. B. zum nächsten Einstellungsschritt) oder
wählt Parameter aus.
RESET Setzt Meldungen zurück.
10
Navigiert zurück (z. B. zum vorherigen Einstellungsschritt) oder
wählt Parameter aus.
INFO Zeigt Informationen an.
11
OK Bestätigt eine Aktion oder Auswahl.
DATA Zeigt Daten und Werte an.
12
Navigiert in einer Liste nach unten oder reduziert einen Wert.

4.3.3 Bedienelemente in der Serviceklappe

DIP-Schalter (SS8103)
Speicherkarte (SD Card)
Bedienelemente Funktion
ohne Funktion
Taster (ST6101) Rücksetzen von Alarmen
ohne Funktion
isoxx1685Dx-x25_D00272_06_M_XXDE/04.2020
