Einstellungen
Maximalen Ausgangsstrom beachten!
Maximaler Ausgangsstrom bei interner Spannungsversorgung
über A1/+ und A2/-: 200 mA in Summe an X1.
Beachten Sie außerdem die Formel zur Berechnung von I
Technischen Daten.
9.2 (1.9.3.3) Funktion 1
Siehe Kapitel 9.2 (1.9.1.3) "Funktion 1" ab Seite
9.2 (1.9.3.4) Funktion 2
Siehe Kapitel 9.2 (1.9.1.3) "Funktion 1" ab Seite
9.2 (1.9.3.5) Funktion 3
Siehe Kapitel 9.2 (1.9.1.3) "Funktion 1" ab Seite
9.2

(1.9.4) Digital 2

Siehe Kapitel 9.2 (1.9.3) "Digital 1" ab Seite
9.2

(1.9.5) Summer

Den Summer können Sie mit den folgenden Parametern einstellen.
9.2 (1.9.5.1) TEST
Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur
den manuell durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes:
•ein Der manuelle Test lässt den Summer ertönen.
Der manuelle Test lässt den Summer nicht ertönen.
•aus
9.2 (1.9.5.2) Funktion 1
Siehe Kapitel 9.2 (1.9.1.3) "Funktion 1" ab Seite
9.2 (1.9.5.3) Funktion 2
SieheKapitel 9.2 (1.9.1.3) "Funktion 1" ab Seite
9.2 (1.9.5.4) Funktion 3
Siehe Kapitel 9.2 (1.9.1.3) "Funktion 1" ab Seite
9.2

(1.9.6) Analog

Der analoge Ausgang ist mit den folgenden Parametern konfigurierbar:
33
LmaxX1
31.
31.
31.
32.
31.
31.
31.
Einstellungen
9.2 (1.9.6.1) Modus
Der Betriebsmodus des analogen Ausgangs hat folgende Werte
in den
Stromausgang
•0-20 mA
•4-20 mA
•0-400 μA
Spannungsausgang
•0-10 V
•2-10 V

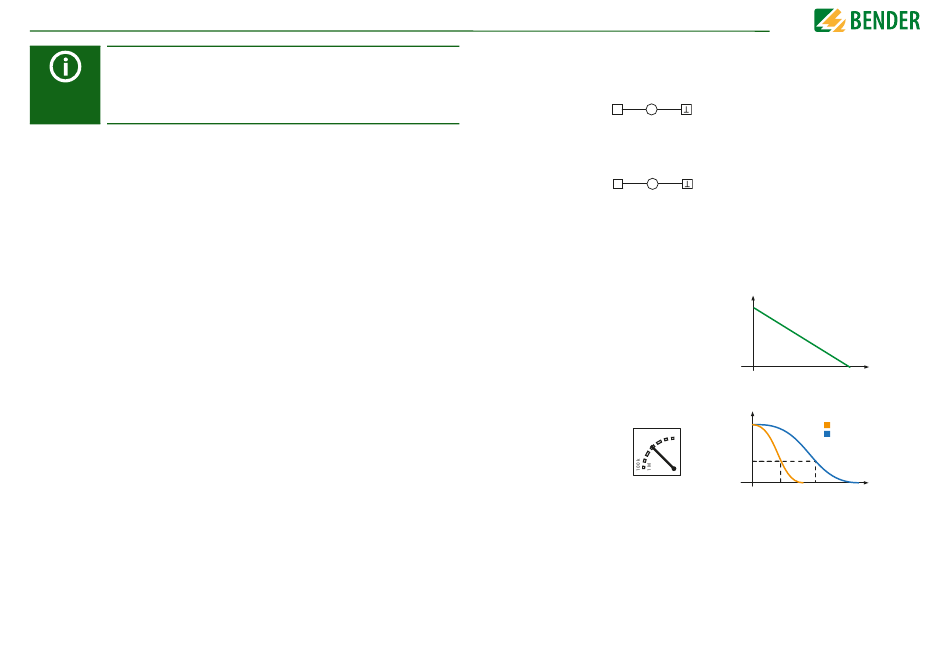

9.2 (1.9.6.2) Skalenmitte
Wählen Sie die geeignete Skalenmitte. Sie können die folgenden Parameter einstellen:
•Linear
•28 kΩ
•120 kΩ
X1 X1
M A
+
Zulässige Bürde ≤ 600 Ω
Zulässige Bürde ≤ 600 Ω
Zulässige Bürde ≤ 4 kΩ
X1 X1
M
V
+
Zulässige Bürde ≥ 1 kΩ
Zulässige Bürde ≥ 1 kΩ
Das Schaltsignal verhält sich linear zum Isolationswiderstand im
angegebenen Messbereich.
I/U
20 mA / 400 μA
10 V
0 mA / 4 mA
0 V / 2 V
100 Ω
Das Schaltsignal verhält sich analog zu der Skalenmitte von 28 kΩ
bzw. 120 kΩ auf einem Messinstrument.
I/U
20 mA / 400 μA
10 V
28 kΩ 100
120 kΩ
1 k
Ω
0 mA / 4 mA
0 V / 2 V
100 Ω
iso685-x_D00022_08_M_XXDE/02.2019
:
1 MΩ
28 kΩ
120 kΩ
1 MΩ
