Anschluss

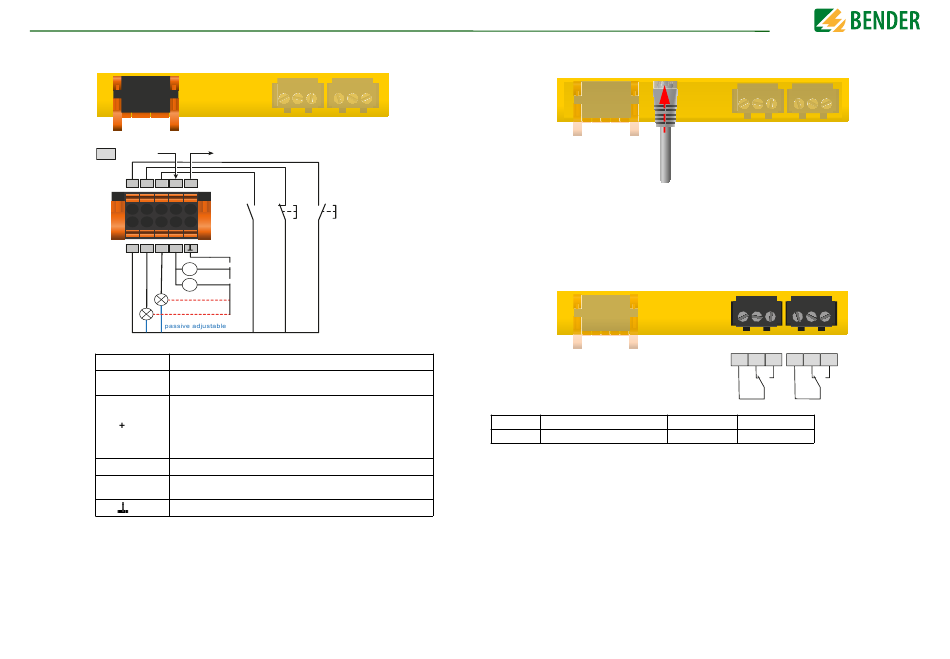

6.6 Anschluss der Schnittstelle X1

X1
I1 I2 I3 A B
RS-485 RS-485
X1
Bus Bus
I1 I2 I3 A B
+ Q1 Q2 M+
+24 V
Currentmeter
A
V Voltagemeter
active adjustable
I1...I3 (X1) Konfigurierbare digitale Eingänge (z. B. Test, Reset, ...)
Serielle Schnittstelle RS-485,
A, B (X1)
Terminierung mittels DIP-Schalter R.
Versorgungsspannung der Ein- und Ausgänge I, Q und M.
Elektr. Überlastschutz. Autom. Abschaltung bei Kurzschluss
(X1) und Transiente (zurücksetzbar).
Bei Versorgung über ein externes 24-V-Netzteil dürfen
A1/+, A2/- nicht angeschlossen werden.
Q1, Q2 (X1) Konfigurierbarer digitaler Ausgang
Konfigurierbarer analoger Ausgang
M+ (X1)
(z. B. Messinstrument)
(X1) Bezugspotential Masse
20
Deactiv. RESET TEST
Device
low high
active active
Anschluss

6.7 Anschluss der Ethernet-Schnittstelle ETH

Anschluss mit Standard-Patch-Kabel (RJ45/kein Crossover-Kabel) zu anderen ISOME-
TER®n oder Vernetzung mehrerer ISOMETER® in STERN-Topologie mittels Switch.

6.8 Anschluss der Relais-Schnittstellen 1 und 2

Relais 1 11 gemeinsamer Kontakt
Relais 2 21 gemeinsamer Kontakt
RJ45
11 12 14 21 22 24
12 Öffner 14 Schließer
22 Öffner 24 Schließer
iso685-x_D00022_08_M_XXDE/02.2019
