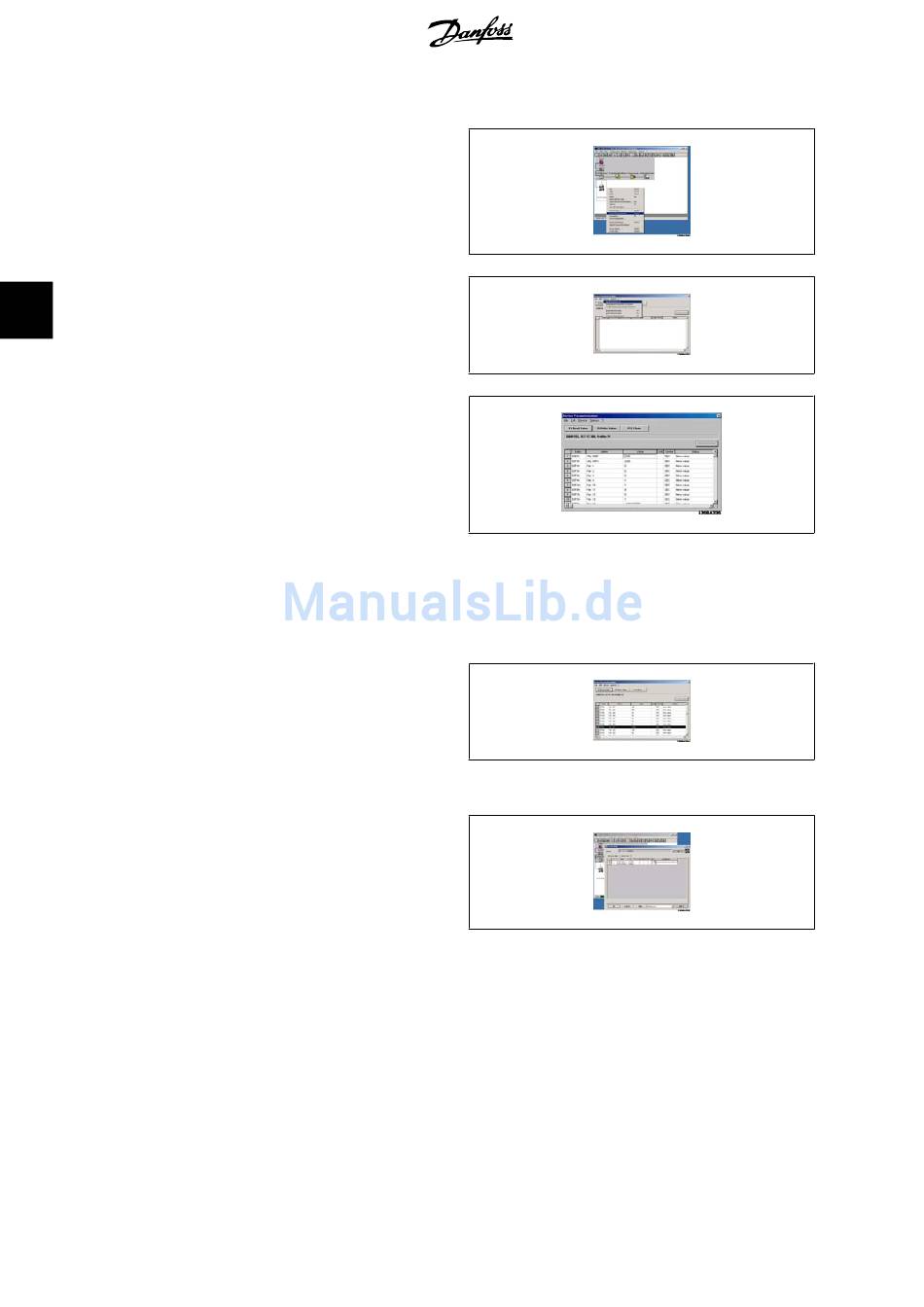

4. Konfigurationsanleitung

4.1.3. PCP-Kommunikation einrichten

Über die CMD-Software können Parameter gelesen und geschrieben und
der Parametertext jedes Parameters gelesen werden.
Zum Starten der PCP-Kommunikation müssen Sie sich im Zustand „Mo-
nitor" befinden.
Auf die Stationsnummer klicken, die rechte Maustaste drücken und aus
dem Kontextmenü die Option Geräte-Parametrierung wählen.
Das Dialogfeld zeigt jetzt Danfoss, VLT FC 300, Profil: 21.
4
Um alle Parameter in den Frequenzumrichter einlesen zu können, die
Option Gerät und danach Lese Parameterliste wählen.
Die CMD-Software beginnt nun mit dem Einlesen aller Parameter, was
3-4 Minuten dauern wird.
Nach dem Lesen aller Parameter zeigt CMD den ersten Parameter
55F1hex Par. 1 in der ersten Zeile.
55F1Hex in Hex-Code entspricht 22001Dez im Dezimalformat.
Dies bedeutet, dass auf alle FC 300-Parameter einfach durch Anhängen
von 22000Dez an den FC 300-Parameter zugegriffen werden kann.
Wollen Sie zum Beispiel zu Par. 3-41 Rampenzeit Auf 1 schreiben, müssen
Sie an 22341Dez (5745Hex) schreiben.
Die CMD-Software kann Parameter nur über hexadezimale Zahlen anzei-
gen.
Die ersten zwei Indexzahlen stehen für die Verarbeitung der „max.
Momentengrenze" (Par. 4-16 und Par. 4-17) bei Ausführung von Anw.Te-
legramm 1.
Wenn Sie den Wert von Par. 3-41 Rampenzeit Auf 1 auf 10 s ändern
möchten, müssen Sie 1000 in die Spalte neben dem Index 5745 Hex ein-
geben.
Sie müssen 1000 eingeben, da Par. 3-41 einen Konvertierungsindex von
-2 (= 0,01) hat. Markieren Sie die Zeile und klicken Sie auf die Schaltflä-
che „F5 Wert schreiben".
Die Rampenzeit Auf in Par. 3-41 wurde nun auf 10 s geändert.
Zum Aktivieren der neuen Einstellungen mit PCD muss CMD die Konfigu-
ration erneut aus dem VLT-Frequenzumrichter lesen.
Klicken Sie auf das Menü „Anschaltbaugruppe" und wählen Sie „Prozess-
daten". Die Prozessdaten sollten nun 64 Bit sein, die 4 Wörtern entspre-
chen: Steuerwort, Sollwert, PCD 1 und PCD 2.
