Fehlersuche und -behebung

4 Fehlersuche und -behebung

4.1 Warnungen und Alarmmeldungen

HINWEIS
Eine Übersicht über die Warn- und Alarmtypen sowie
eine vollständige Liste der Warnungen und Alarme
finden Sie im entsprechenden Produkthandbuch.
Alarmwort, Warnwort und PROFIBUS-Warnwort zeigt das
Display des Frequenzumrichters im Hex-Format an. Wenn
mehr als ein Alarm bzw. eine Warnung vorhanden ist, zeigt
das Display die Summe aller Alarme oder Warnungen an.
Alarmwort, Warnwort und PROFIBUS-Warnwort können
auch mithilfe der seriellen Schnittstelle in 16-90 Alarmwort,
16-92 Warnwort und 9-53 Profibus-Warnwort angezeigt
werden.
Informationen zu Warnung 165 „Baudrate-Suche" siehe
Tabelle 4.1.
Bit (Hex)
Einheiten-
PROFIBUS-Warnwort
diagnose-
(9-53 Profibus-Warnwort)
Bit
00000001
160
Verbindung mit DP-Master ist nicht in
Ordnung
00000002
161
Reserviert
00000004
162
FDL (Fieldbus Data Link-Layer) ist
nicht in Ordnung
00000008
163
Befehl zum Löschen von Daten
empfangen
00000010
164
Istwert nicht aktualisiert
00000020
165
Baudrate-Suche
00000040
166
PROFIBUS ASIC überträgt nicht
00000080
167
Initialisierung des PROFIBUS ist nicht
in Ordnung
00000100
152
Frequenzumrichter hat abgeschaltet
00000200
153
Interner CAN-Fehler
00000400
154
Falsche Konfigurationsdaten von SPS
00000800
155
Falsche ID von SPS gesendet
00001000
156
Interner Fehler aufgetreten
00002000
157
Nicht konfiguriert
00004000
158
Timeout aktiv
00008000
159
Warnung 34 aktiv
Tabelle 4.1 9-53 Profibus-Warnwort
MG33C503
Installationsanleitung
4.2 Fehlersuche und -behebung

4.2.1 LED-Status

Die beiden zweifarbigen LED an der PROFIBUS-Karte zeigen
den Status der PROFIBUS-Kommunikation an:
MS
NS
MS
NS

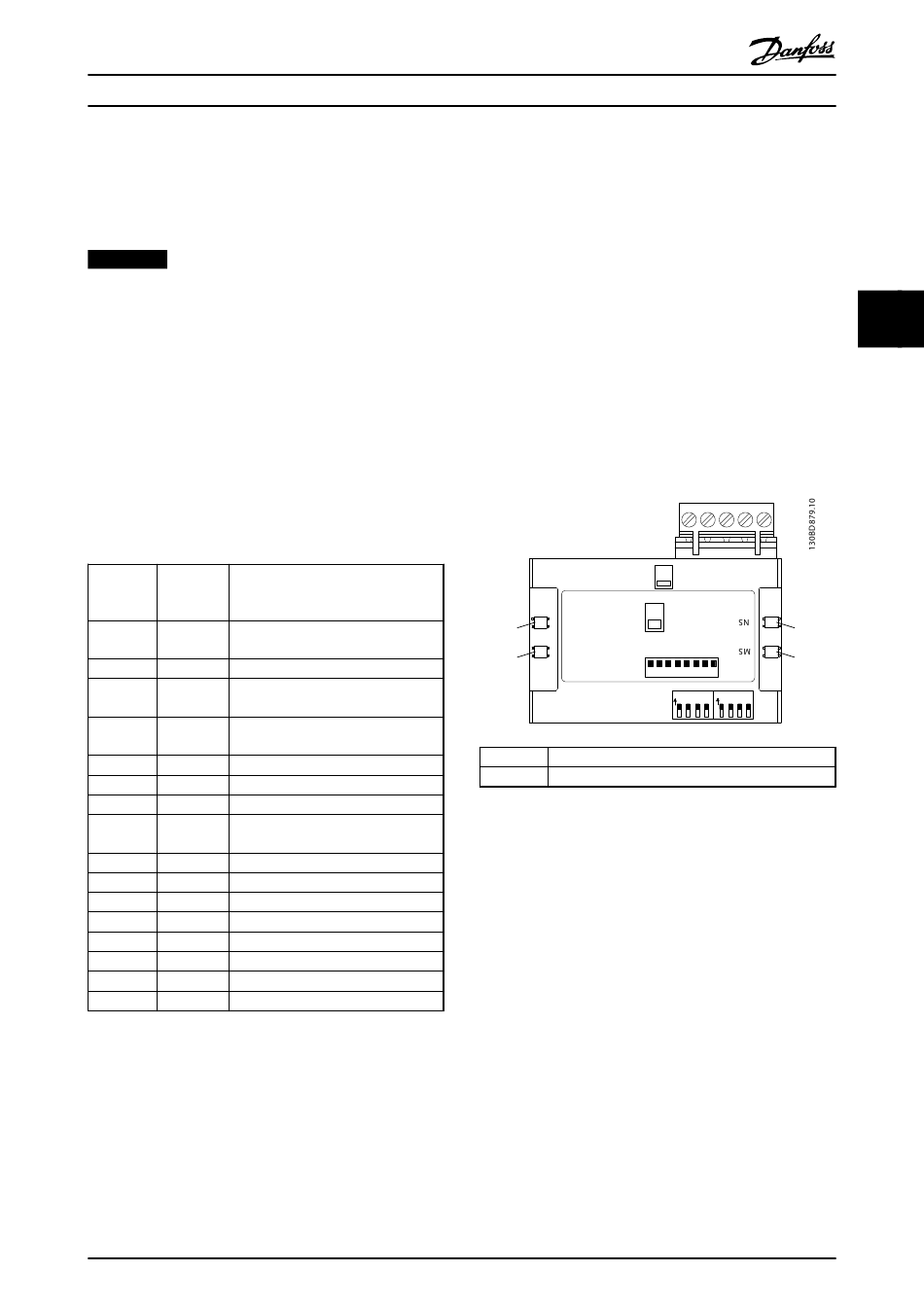

Abbildung 4.1 LED-Bedienteil PROFIBUS DP MCA 101
Danfoss A/S © Version 09/2014 Alle Rechte vorbehalten.
Die untere LED (NS) zeigt den Netzstatus an, d. h.
die zyklische Kommunikation zum PROFIBUS-
Master.
Die obere LED (MS) zeigt den Modulstatus an,
d. h. eine azyklische DP V1-Kommunikation von
einer PROFIBUS Master-Klasse 1 (SPS) oder einer
Master-Klasse 2 (MCT10, FDT-Werkzeug).
ON
MCA 101
S600
Option A
PROFIBUS
130B1100
ON
MS
OFF
NS
S300
8 7 6 5 4 3 2
ON
Obere linke LED
Untere linke LED
4
NS
MS
ON
1
OFF
ON
13
4
