Fehlersuche und -behebung

4 Fehlersuche und -behebung

4.1 Warnungen und Alarmmeldungen

HINWEIS
Einen Überblick über die Warn- und Alarmtypen sowie
die vollständige Liste aller Alarm- und Warnhinweise
4 4
finden Sie im entsprechenden Produkthandbuch.
Alarmwort, Warnwort und PROFIBUS-Warnwort zeigt das
Display des Frequenzumrichters im Hex-Format an. Wenn
mehr als ein Alarm bzw. eine Warnung vorhanden ist, zeigt
das Display die Summe aller Alarme oder Warnungen an.
Sie können Alarmwort, Warnwort und PROFIBUS-Warnwort
auch per Feldbus anzeigen in:
•
Parameter 16-90 Alarm Word.
•
Parameter 16-92 Warning Word.
•
Parameter 9-53 Profibus Warning Word.
Siehe Tabelle 4.1 für Warnung 165, Baudrate-Suche.
Bit (Hex) Einheiten-
diagnose-
Bit
00000001
00000002
00000004
00000008
00000010
00000020
00000040
00000080
00000100
00000200
00000400
00000800
00001000
00002000
00004000
00008000
Tabelle 4.1 Parameter 9-53 Profibus Warning Word
14
VLT
PROFIBUS-Warnwort
(Parameter 9-53 Profibus Warning
Word)
160 Verbindung mit DP-Master nicht i.O.
161 Reserviert
162 FDL (Feldbus-Sicherungsschicht) ist i.O.
163 Datenlöschbefehl empfangen.
164 Istwert nicht aktualisiert.
165 Baudraten-Suche.
166 Keine Übertragung PROFIBUS ASIC
167 Initialisierung von PROFIBUS nicht i.O.
152 Abschaltung
153 Interner CAN-Fehler.
154 Falsche Konfigurationsdaten von SPS.
155 Falsche ID von SPS gesendet.
156 Interner Fehler.
157 Nicht konfiguriert.
158 Timeout aktiv.
159 Warnung 34 aktiv.
Danfoss A/S © 07/2015 Alle Rechte vorbehalten.
®
PROFIBUS DP MCA 101
4.2 Fehlersuche und -behebung

4.2.1 LED-Status

Die beiden zweifarbigen LED an der PROFIBUS-Karte
zeigen den Status der PROFIBUS-Kommunikation an:
•
Die untere LED (NS) zeigt den Netzstatus an, d. h.
die zyklische Kommunikation zum PROFIBUS-
Master.
•
Die obere LED (MS) zeigt den Modulstatus an,
d. h. eine azyklische DP V1-Kommunikation von
einer PROFIBUS Master-Klasse 1 (SPS) oder einer
Master-Klasse 2 (MCT 10 Konfigurationssoftware,
FDT-Werkzeug).
MS
NS
MS
NS

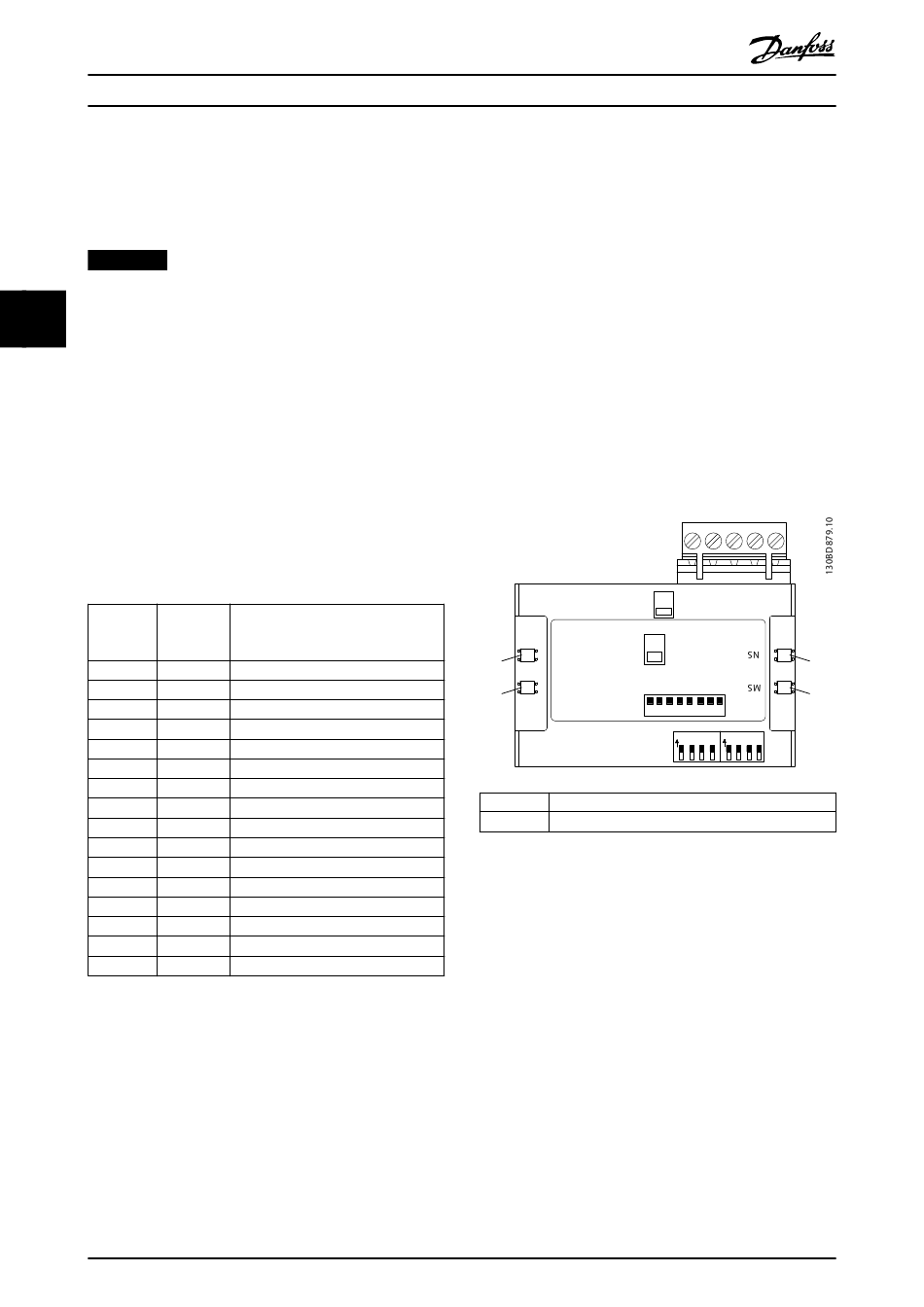

Abbildung 4.1 LED-Bedienteil VLT
ON
MCA 101 S600 Option A
PROFIBUS 130B1100
ON
MS
OFF
NS
S300
8 7 6 5 4 3 2 1
ON
Obere linke LED
Untere linke LED
®
PROFIBUS DP MCA 101
NS
MS
ON
OFF
ON
