Konfiguration

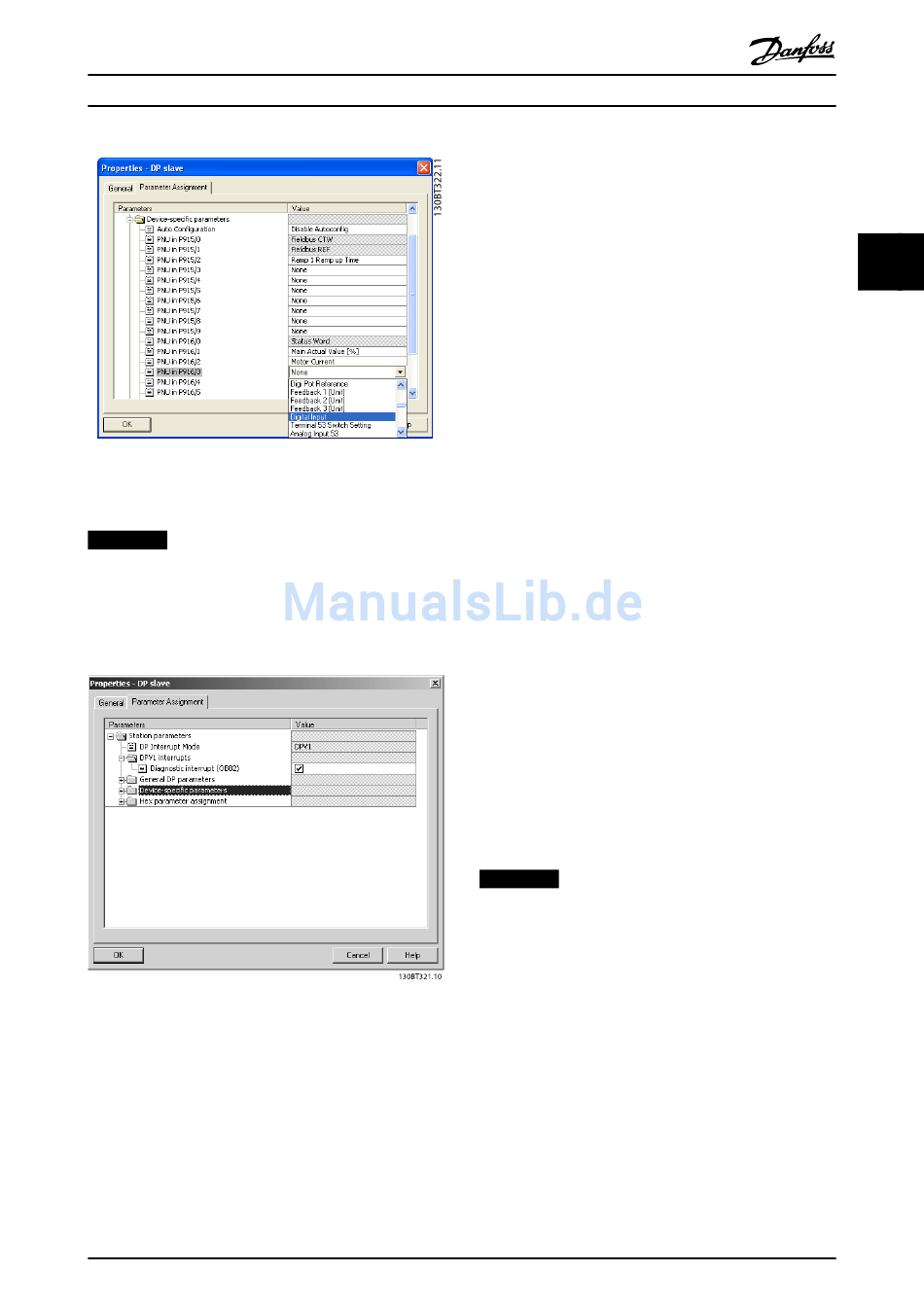

Abbildung 3.9 Aktivierung der Funktion unter den DP
Follower-Eigenschaften
HINWEIS
Die DP V1-Diagnose wird bei der PROFIBUS SW-Version
2.x und höher unterstützt. Die Standardeinstellung der
PROFIBUS-Option ist DP V1-Diagnose. Wenn die DP V0-
Diagnose erforderlich ist, ändern Sie die Einstellung
unter DP Follower-Eigenschaften.
Abbildung 3.10 DP V1-Diagnose
Einlesen der Konfigurationsdatei in die SPS. Das PROFIBUS-
System ist in der Lage, eine Online-Verbindung
herzustellen, und es beginnt mit dem Austausch von
Daten, wenn die SPS auf den Modus Betrieb eingestellt ist.
MG37G103
Programmierhandbuch

3.3 Konfigurieren des Frequenzumrichters

3.3.1 Frequenzumrichterparameter

Bei der Konfiguration des Frequenzumrichters mit einer
PROFIBUS-Schnittstelle sind die folgenden Parameter
wichtig:
•
•
•
•
•
•
•
HINWEIS
Wenn 8-01 Führungshoheit auf eingestellt ist, werden die
Einstellungen in 8-50 Motorfreilauf bis 8-56 Festsollwer-
tanwahl aufgehoben, und alle Einstellungen beziehen
sich auf die Bussteuerung.

3.3.2 LED

Die beiden zweifarbigen LED in der PROFIBUS-Karte zeigen
den Status der PROFIBUS-Kommunikation an.
Die LED mit der Kennzeichnung NS (FCD 302: NS2) zeigt
den Netzwerkstatus an, d. h. die zyklische Kommunikation
zum PROFIBUS-Master. Wenn diese Leuchte durchgehend
grün leuchtet, ist der Datenaustausch zwischen dem
Master und dem Frequenzumrichter aktiv.
Danfoss A/S © Rev. 05/2014 Alle Rechte vorbehalten.
0-40 [Hand On]-LCP Taste. Durch Drücken von
[Hand on] deaktivieren Sie die Steuerung des
Frequenzumrichters über den PROFIBUS.
Parameter 8-02 Aktives Steuerwort. Nach
erstmaligem Einschalten erkennt der Frequen-
zumrichter automatisch, ob eine Feldbus-Option
in Steckplatz A installiert ist. Daraufhin stellt er
Parameter 8-02 Aktives Steuerwort auf [Option A].
Wenn eine Option in einem bereits in Betrieb
genommenen Frequenzumrichter hinzugefügt,
geändert oder entfernt wird, ändert sich
hierdurch nicht Parameter 8-02 Aktives Steuerwort,
jedoch wird in den Modus Abschaltung
gewechselt, und der Frequenzumrichter zeigt
einen Fehler an.
Parameter 8-10 Steuerwortprofil. Wählen Sie
zwischen dem Danfoss Frequenzumrichter-Profil
und dem PROFIdrive-Profil.
8-50 Motorfreilauf bis 8-56 Festsollwertanwahl.
Wählen Sie aus, wie PROFIBUS-Steuerbefehle mit
Digitaleingangsbefehlen der Steuerkarte per Gate
zugewiesen werden.
Parameter 8-03 Steuerwort Timeout-Zeit bis
8-05 Steuerwort Timeout-Ende. Legen Sie die
Reaktion bei einem Bus-Timeout mittels dieser
Parameter fest.
9-18 Teilnehmeradresse.
Parameter 8-07 Diagnose Trigger.
3 3
