Fehlersuche und -behebung

4 Fehlersuche und -behebung

4.1 Warnungen und Alarmmeldungen

HINWEIS
Eine Übersicht über die Warn- und Alarmtypen sowie
eine vollständige Liste der Warnungen und Alarme
finden Sie im entsprechenden Produkthandbuch.
Alarmwort, Warnwort und DeviceNet-Warnwort zeigt das
Display des Frequenzumrichters im Hex-Format an. Wenn
mehr als ein Alarm bzw. eine Warnung vorhanden ist, zeigt
das Display die Summe aller Alarme oder Warnungen an.
Sie können Alarmwort, Warnwort und DeviceNet-Warnwort
auch unter Verwendung der seriellen Schnittstelle in
Parameter 16-90 Alarmwort, Parameter 16-92 Warnwort und
Parameter 16-05 Hauptistwert [%] anzeigen.
4.2 Fehlersuche und -behebung

4.2.1 LED-Status

Die beiden zweifarbigen LED an der DeviceNet-Karte
zeigen den Status der DeviceNet-Kommunikation an:
Die untere LED (NS) zeigt den Netzstatus an.
Die obere LED (MS) zeigt den Modulstatus an.
Zustand
Zweifarbige LED
Keine
Off
Netzver-
sorgung
Gerät
Grün
betriebsbereit
Standby
Grün
Geringfügiger
Rot
Fehler
Nicht
Rot
behebbarer
Fehler
Selbsttest
Grün
Rot
Tabelle 4.1 LED: Modulstatus (MS)
MG33D503
Installationshandbuch
MS
NS

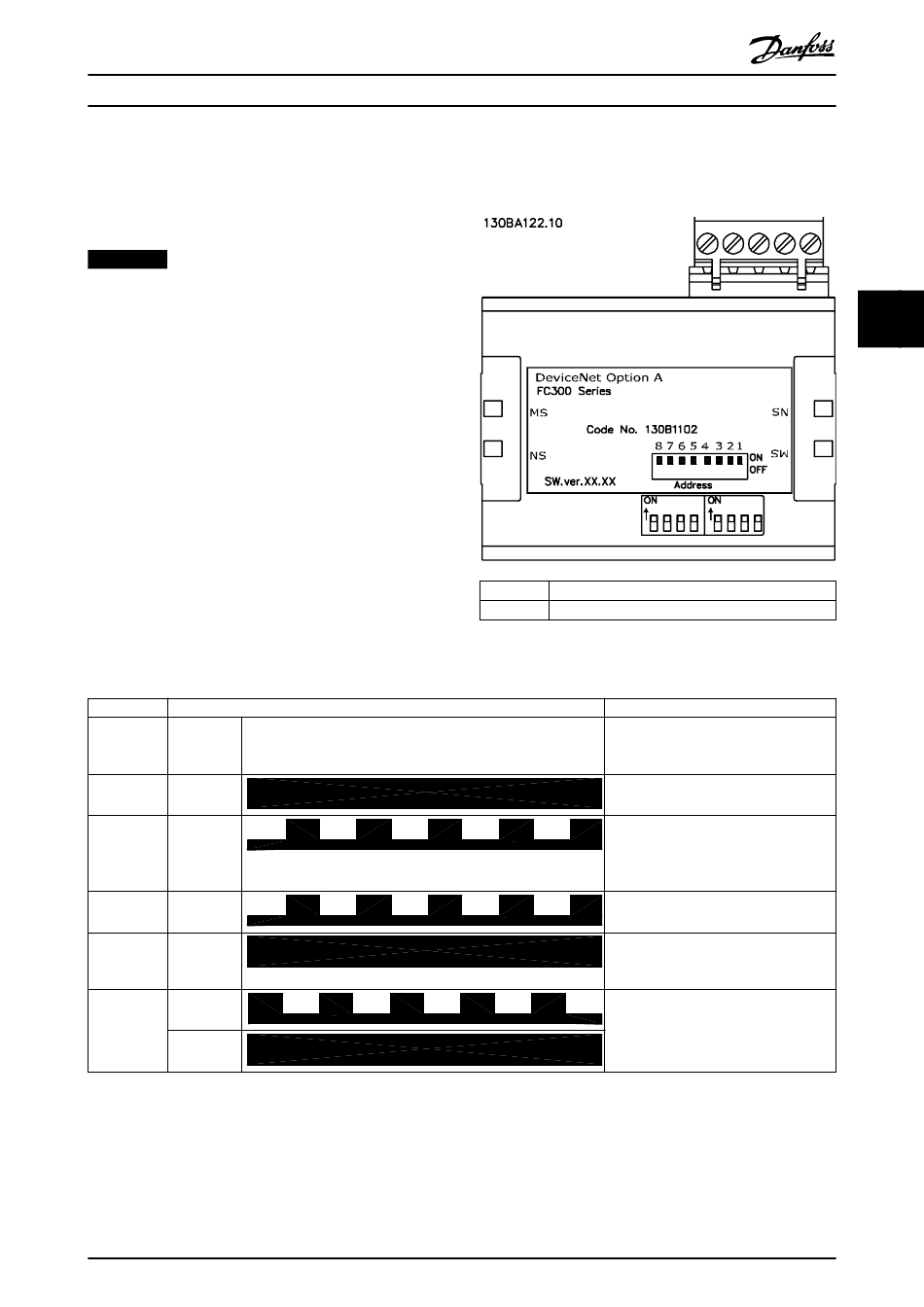

Abbildung 4.1 LED-Bedienteil DeviceNet MCA 104
Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten.
Obere linke LED
Untere linke LED
Status
Die Option wird nicht mit Strom versorgt.
Die DeviceNet-Option arbeitet im
Normalzustand.
Sie müssen die DeviceNet-
Option aufgrund einer fehlenden,
unvollständigen oder falschen Konfigu-
ration erneut konfigurieren.
Behebbarer Fehler.
Nicht behebbarer Fehler, ggf. Austausch
erforderlich.
Die DeviceNet-Option befindet sich im
Selbsttestmodus.
4
4
11
