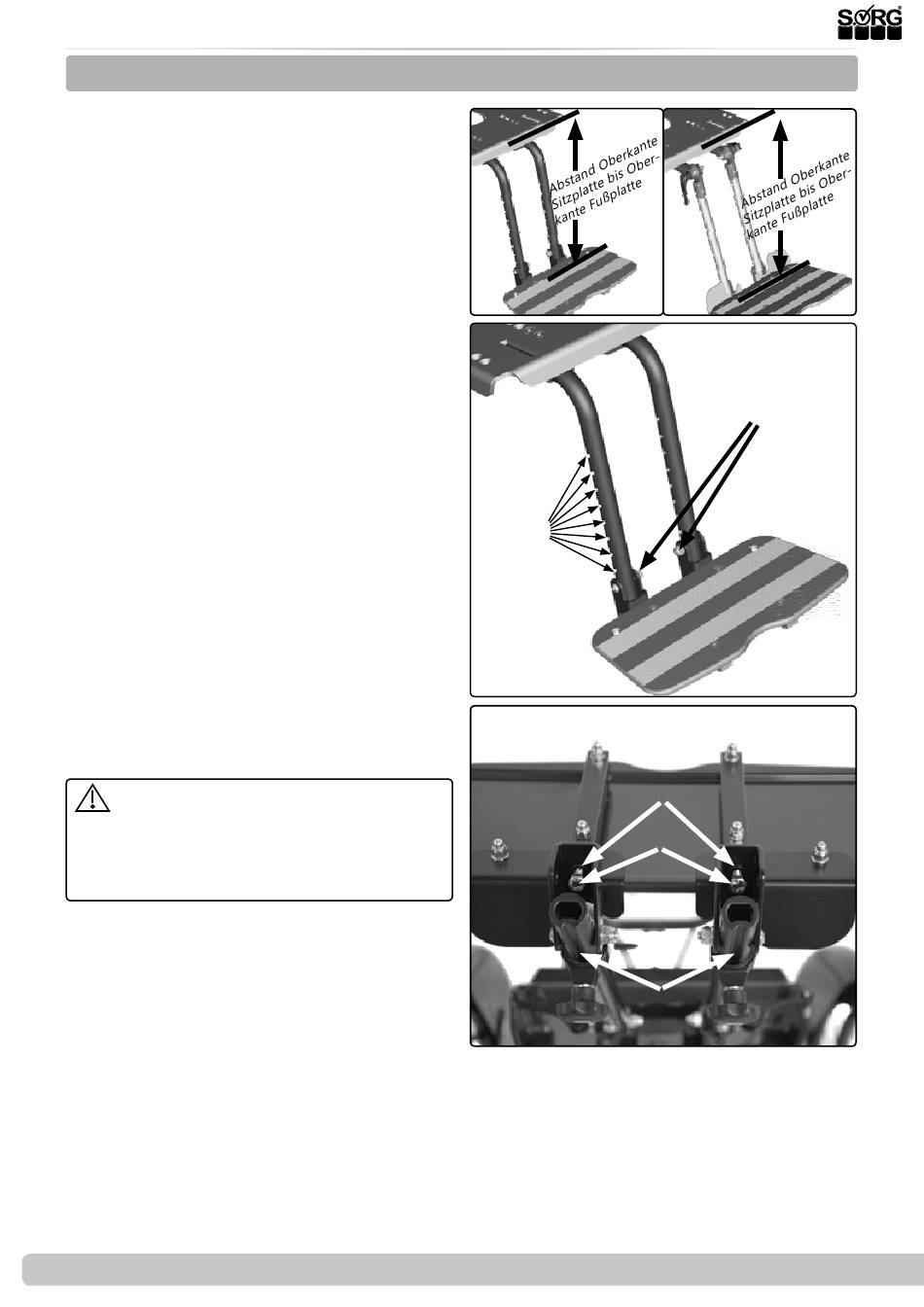

3.5 Baugruppe Beinstützen
3.5.2 Beinstützen Standard bzw. winkelverstellbar
Einstellung Abstand zwischen Fuß- und Sitz-
platte (USL)
Bei den Beinstützen Standard (1) durchgehend
oder geteilt bzw. bei den Beinstützen winkel-
verstellbar (2) durchgehend oder geteilt wird
der Abstand zwischen Oberkante Sitzplatte
und Oberkante Fußplatte auf die gleiche Weise
verändert:
•
(3) Entfernen Sie die beiden Schrauben
(A),
•
entfernen Sie die Fußplatte/n und
•
versetzen Sie die Fußplatte/n entlang
der Bohrungen (B) in die neue/n Positi-
on/en.
•
Setzen Sie die beiden Schrauben (A)
wieder ein und drehen Sie sie fest zu.
Bei einer durchgehenden Fußplatte müssen Sie
die beiden Anbindungen der Fußplatte an die
Beinstütze immer parallel versetzen.
Einstellung Anschlagswinkel der Fußplatte/n
(4) Mit den beiden Stellschrauben (B) verstel-
len Sie den Anschlagswinkel dieser Fußplatte/n.
•
Klappen Sie die Fußplatte/n zurück,
•
lösen Sie die Kontermuttern (A),
•
drehen Sie an den beiden Stellschrau-
ben (B), bis Sie den gewünschten Win-
kel erreicht haben,
•
drehen Sie die Kontermuttern (A) wie-
der fest zu.
Beide Stellschrauben müssen im Ge-
brauchszustand der Fußplatte/n an den
Rohren (C) der Beinstütze fest anliegen.
Vermeiden Sie unbedingt einen ungleichen
Anlagepunkt der Stellschrauben.
26 von 40
(1)
(3)
(B)
(4)
Serviceheft Loop
RS
SORG
(2)
(A)
(A)
(B)
(C)
2019-06-27
