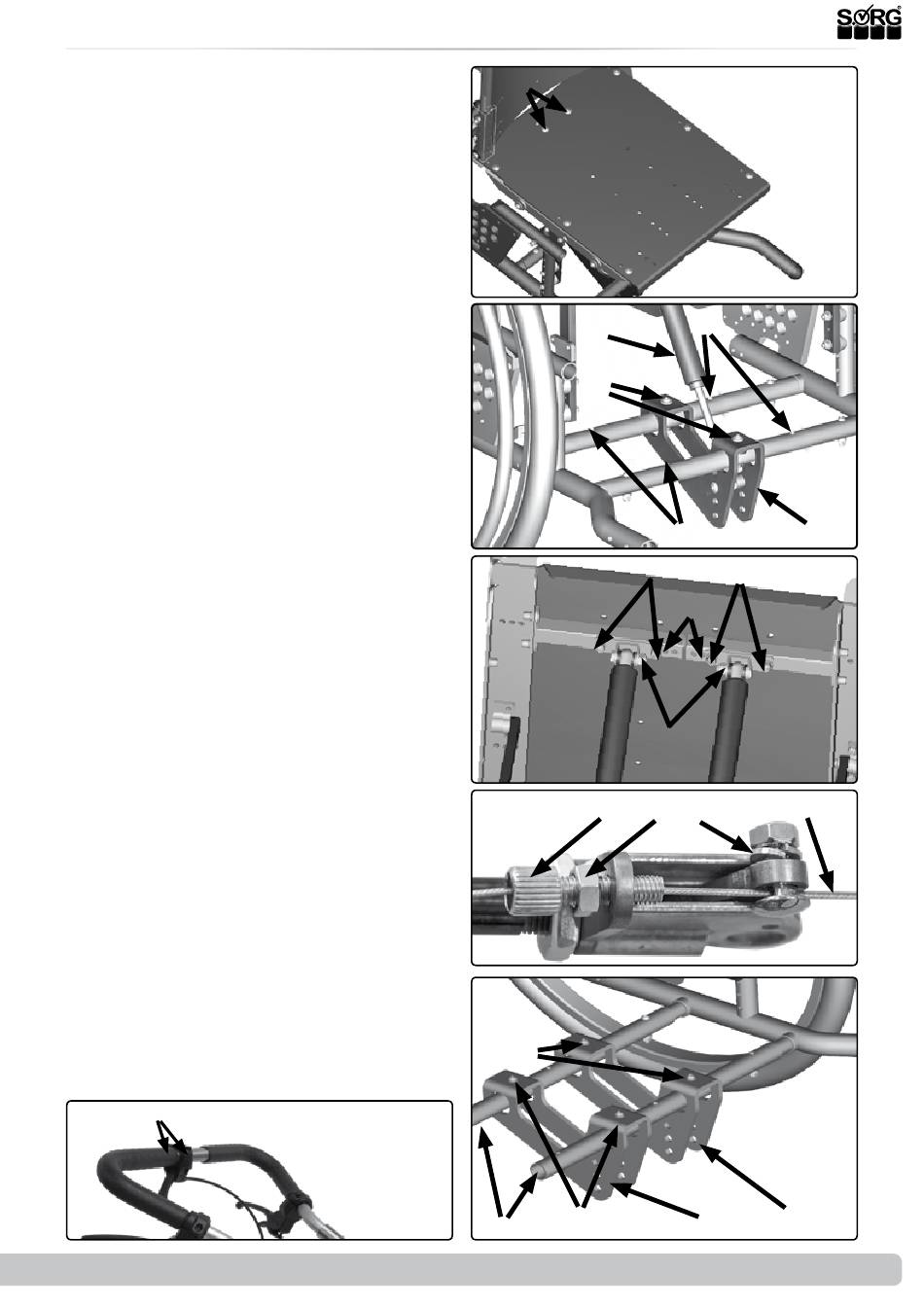

3.3 Baugruppe Sitz
Schritt 1: Bedienhebel
•
(1) Entfernen Sie die beiden Schrauben
(A) des Bedienhebels und die Spiralka-
belhülle von den Bowdenzügen.
Schritt 2: Gasdruckfeder versetzen
•
(2) Entfernen Sie mit den Schrauben (A)
die obere Aufnahme der Gasdruckfeder.
•
(3) Entfernen Sie die beiden Schrauben
(A).
•
Versetzen Sie die Aufnahme (B) inkl.
Gasdruckfeder (C) in die alternativen
Bohrungen (D).
•
(4) Versetzen Sie die obere Aufnahme
(A) in die alternativen Bohrungen (B).
•
(5) Entfernen Sie den Innenzug des
Bowdenzugs (A) an der Auslösemecha-
nik der Gasdruckfeder, indem Sie den
Klemmnippel (B) und die Stellschrau-
be (C) und/oder die Kontermutter (D)
lösen und den kompletten Bowdenzug
(A) herausziehen.
Schritt 3: Rahmenhälfte entfernen
•
Entfernen Sie eine Rahmenhälfte
Schritt 4: neuen unteren Aufnahmen einsetzen
•
(6) „Fädeln" Sie die zweite untere Auf-
nahme (A) der Gasdruckfeder über die
beiden Traversen (B) ein und
•
verschrauben Sie die Aufnahme mit den
Schrauben (C) fest in den vorbereiteten
Bohrungen der Traversen (3D).
Schritt 5: Rahmen zusammenbauen
•
Schrauben Sie den Rahmen (wie bereits
beschrieben) an den Traversen wieder
zusammen.
Achten Sie bei den Traversenadaptern auf die
Symmetrie der Anbringung (rechte und linke
Seite in der gleichen Bohrung!).
Schritt 6: obere Aufnahmen montieren
•
(1) Schrauben Sie die zweite obere Auf-
nahme (A) der Gasdruckfeder mit den
zwei Schrauben (B) unter die Sitzplatte
in die vorbereiteten Bohrungen.
Schritt 7: neue Gasdruckfeder oben montieren
•
(1) Schrauben Sie die Gasdruckfeder
mit der Schraube (C) an die obere Auf-
nahme (A).
Schritt 8: neue Gasdruckfeder unten montieren
•
(2) Schrauben Sie die Gasdruckfeder in
die untere Aufnahmen mit der Schraube
(A) in die vorbereitete Bohrung (B).
(A)
(1)
2019-06-27
(2)
(A)
(3)
(4)
(5)
(6)
(C)
(B)
Serviceheft Loop
RS
SORG
(D)
(C)
(A)
(D)
(B)
(B)
(A)
(C)
(C) (D) (B)
(C)
(A)
(B)
(A)
(A)
21 von 40
