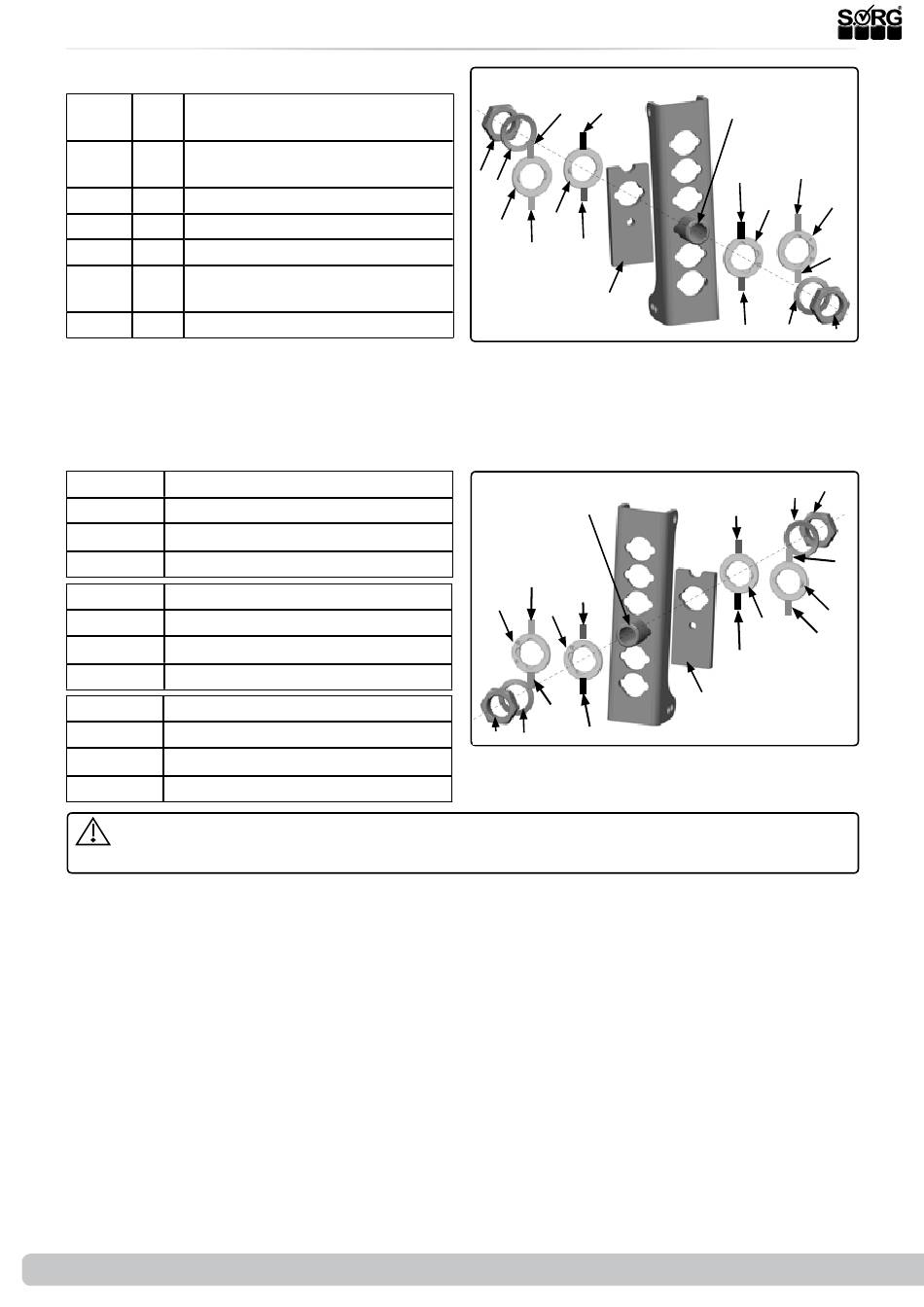

3.1 Baugruppe Räder
(1+2) Montage Spurausgleich:
Pos.-
Anz. Artikelbezeichnung
Nr.
1
1
Einschraubadapter M18*1,
d=12
2
1
Verstärkung Lochplatte
3a
2
Sturz-Vorspurscheibe 0,5°
3b
2
Sturz-Vorspurscheibe 1,0°
4
2
Sicherungsscheibe S18
(Schnorrscheibe)
5
2
Mutter M18x1 SW24
Bei Vector und Jump beta 8° Radsturz, sowie Jump alpha 5° und 8° Radsturz ist ein Distanzblock
zur Radstandverbreiterung erforderlich (Ersatzteil). Hier ist die Vorspur schon in der Verbreite-
rung integriert.
Welche Scheibe muss bei welcher Einstellung verwendet werden:
Radsturz
Ohne Sitzneigung
0°
Keine Spurscheibe
2°
Keine Spurscheibe
4-8°
Keine Spurscheibe
Radsturz
Normale Sitzneigung (ca. 5°)
0°
Keine Spurscheibe
2°
Keine Spurscheibe
4-8°
Spurscheibe mit 0,5°
Radsturz
Starke Sitzneigung
0°
Keine Spurscheibe
2°
Spurscheibe mit 0,5°
4-8°
Spurscheibe mit 1°
Bei der Lenk- und Schiebehilfe muss immer mindestens die 0,5° Spurscheibe montiert sein
(außer bei einem Radsturz von 0°, bei welchem keine Spurscheibe verwendet wird).
14 von 40
(1)
Abbildung zeigt die Montage rechts
blau schwarz
5
1°
4
3a
3b
rot
(2)
Abbildung zeigt die Montage links
rot
3b
3a
1°
blau
schwarz
5
4
Serviceheft Loop
RS
SORG
1
0,5°
schwarz
grün
0,5°
2
grün
1
grün
0,5°
grün
schwarz
0,5°
2
blau
3b
3a
1°
rot
4
5
5
4
rot
1°
3b
3a
blau
2019-06-27
