3.1 Baugruppe Räder

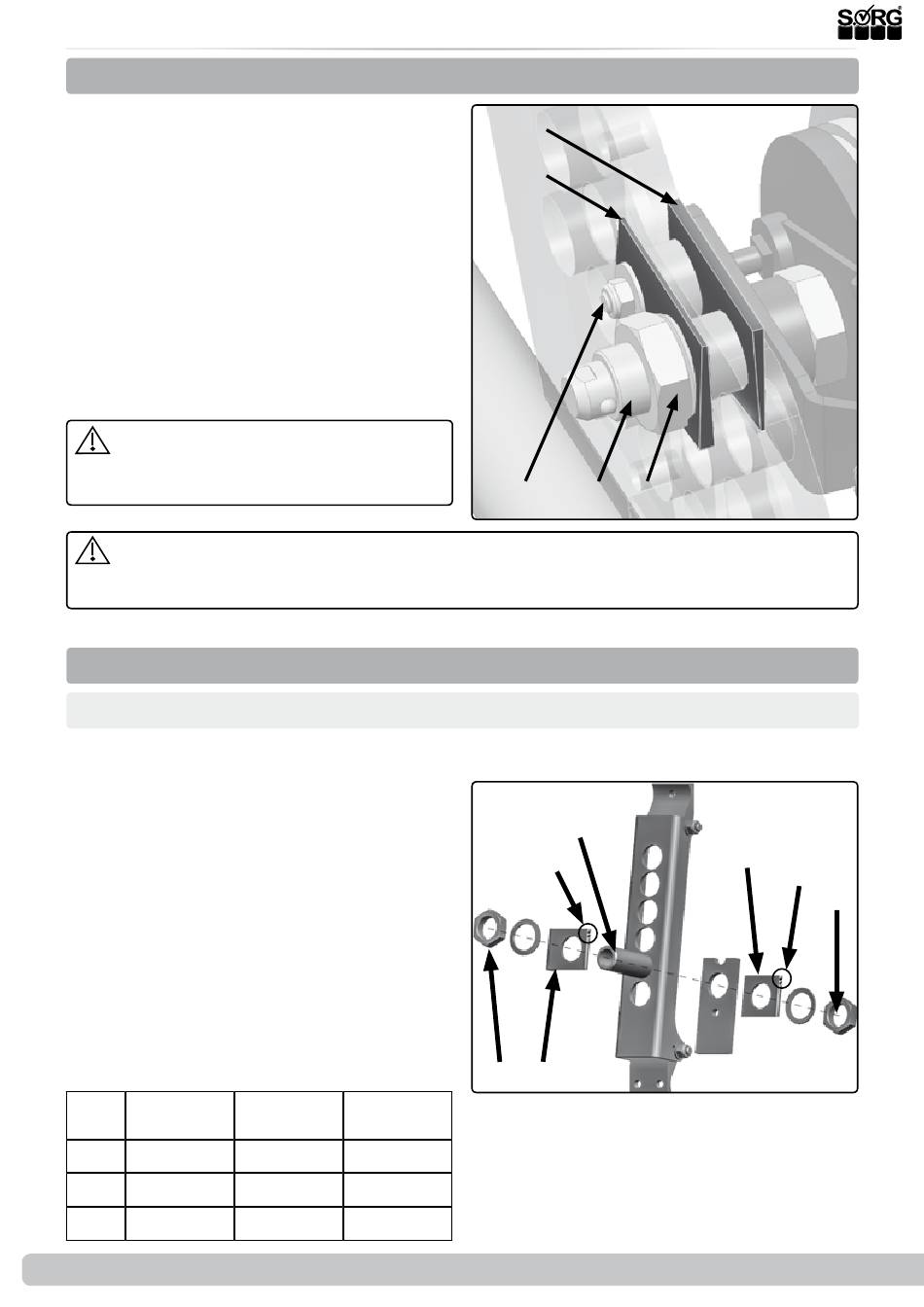

3.1.5 12"-Räder
Zum nachträglichen Ändern auf 12"-Räder:
•
(1) Entfernen Sie die großen Räder inkl.
Bremskörper, Fitting und Trommel-
brems-Gegenhalter,
•
montieren Sie den Adapter (A) für die
12"-Räder mit den Schrauben (B) in die
untere Bohrungsreihe (C),
•
montieren Sie die Schraube (D) mit den
mitgelieferten Scheiben in die entspre-
chende Bohrung.
•
Montieren Sie den Steckachsenfitting
(E) mit dem Bremskörper und dem
Trommelbrems-Gegenhalter (F) analog
wie oben beschrieben und
•
setzen Sie die 12"-Räder ein.
Kontrollieren Sie die Funktionstüchtig-
keit der Trommelbremse und stellen diese
ggf. wieder her (siehe Trommelbremse).
Bei Verwendung einer Kniehebelbremse muss diese versetzt werden (siehe Kniehebel-
bremse). Korrigieren Sie die Position und kontrollieren Sie anschließend ihre Funktionstüchtig-
keit.
Zur Änderung des Radsturzes auf 0° verfahren Sie bitte wie dort beschrieben.
3.1.6 Spurausgleich Antriebsräder
Version bis 02/2017
Wenn Sie den Radsturz und/oder die Sitzneigung verändern müssen Sie zur Vermeidung des
sog. Radiergummi-Effekts entsprechende Keilscheiben für den Spurausgleich montierten.
Zum Austausch/Einsetzen der Keilscheiben:
•
(2) entfernen Sie die Verschraubung (A)
des Steckachsenfittungs (D) (auch auf
der Innenseite),
•
setzen Sie die erforderliche/n
Keilscheibe/n (B) ein,
•
die Montagekerben (C) müssen in
Fahrtrichtung nach vorne zeigen,
•
setzen Sie alle anderen Scheiben wieder
ein
•
und drehen die Verschraubung (A) des
Steckachsenfittungs (D) (auch auf der
Innenseite) wieder fest zu (Drehmoment
35Nm).
Orientieren Sie sich an folgender Tabelle:
Rad-
Ohne Sitznei-
sturz
gung
2°
Scheibe 0°
4°-8°
Scheibe 0°
11°
Scheibe 0°
12 von 40
Normale
Starke Sitz-
Sitzneigung
neigung
(< 5°)*
(> 5°)*
Scheibe 0°
Keilscheibe
0,5°
Keilscheibe
Keilscheibe 1°
0,5°
Keilscheibe 1° Keilscheibe
1°**
Serviceheft Loop
(1)
(E)
(D)
(C)
(B)
(A)
(2)
(D)
(C)
(A)
(B)
**ggf. 2 Scheibensätze montieren (2x Innenscheibe
innen montiert, 1x Außenscheibe + 1x Innenscheibe
außen montiert)
RS
SORG
(B)
(C)
(A)
Bild zeigt in Fahrtrichtung ge-
sehen die Lochplatte rechts
2019-06-27
