Montage, elektrischer Anschluss und Bedienung
2.2 Geräteaufbau

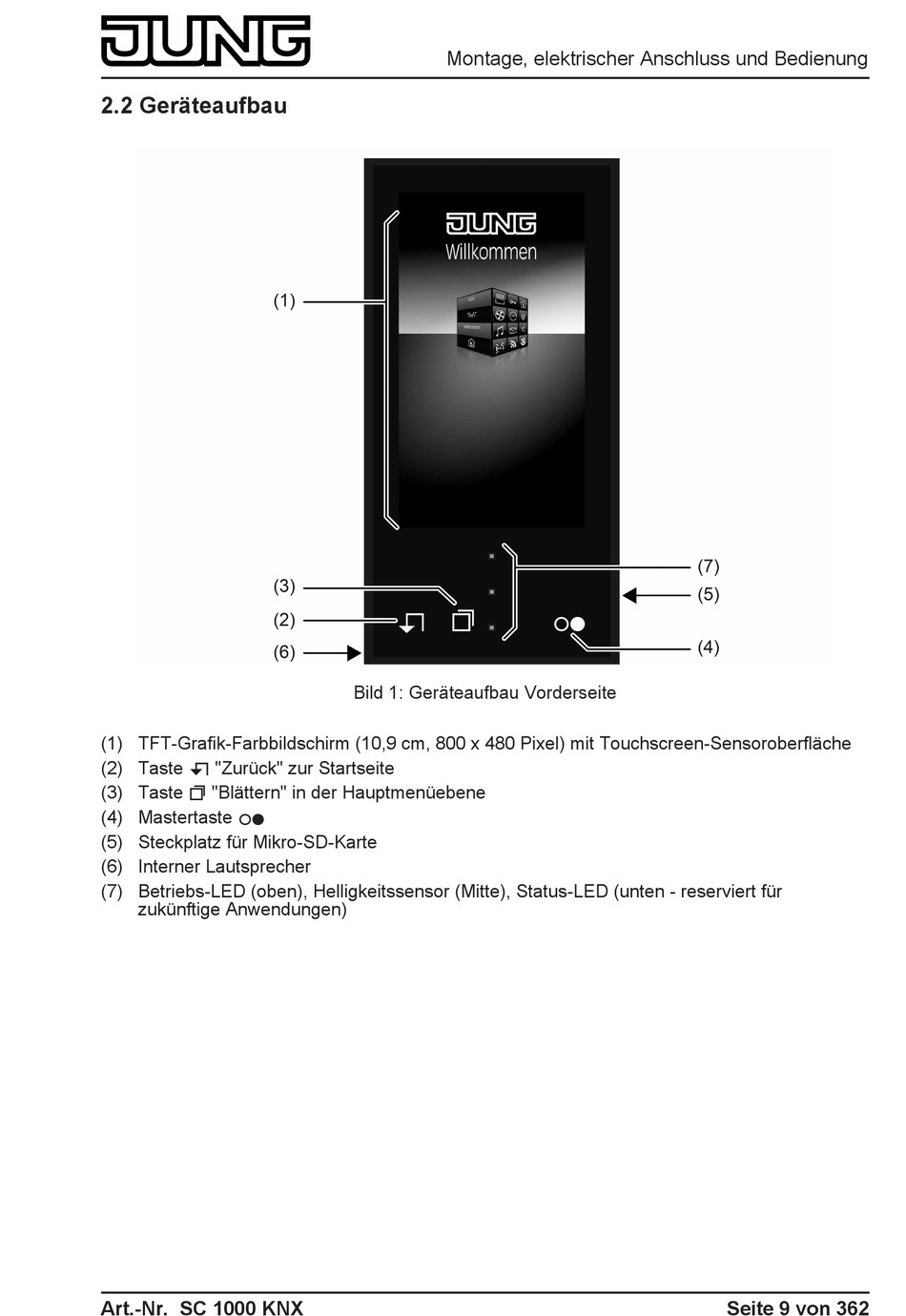

Bild 1: Geräteaufbau Vorderseite
(1) TFT-Grafik-Farbbildschirm (10,9 cm, 800 x 480 Pixel) mit Touchscreen-Sensoroberfläche
(2) Taste V "Zurück" zur Startseite
(3) Taste U "Blättern" in der Hauptmenüebene
(4) Mastertaste W
(5) Steckplatz für Mikro-SD-Karte
(6) Interner Lautsprecher
(7) Betriebs-LED (oben), Helligkeitssensor (Mitte), Status-LED (unten - reserviert für
zukünftige Anwendungen)
Art.-Nr. SC 1000 KNX
Seite 9 von 362
