4.2.4.2.8 Funktion "2-Kanal-Bedienung"
In einigen Situationen ist es erwünscht, mit einem Tastendruck zwei unterschiedliche
Funktionen ausführen und verschiedenartige Telegramme aussenden zu können, also zwei
Funktionskanäle zu bedienen. Das ermöglicht die Funktion "2-Kanal Bedienung".
Für beide Kanäle kann mit den Parametern "Funktion Kanal 1" und "Funktion Kanal 2" bestimmt
werden, welche Kommunikationsobjekttypen verwendet werden sollen. Zur Wahl stehen...
-
Schalten (1 Bit)
-
Wertgeber 0 ... 255 (1 Byte)
-
Wertgeber 0 ... 100 % (1 Byte)
-
Temperaturwertgeber (2 Byte)
Abhängig vom eingestellten Objekttyp kann der Objektwert ausgewählt werden, den das
Erweiterungsmodul bei einer Tastenbetätigung aussenden soll. Bei "Schalten (1 Bit)" kann
gewählt werden, ob beim Tastendruck ein EIN- oder AUS-Telegramm versendet werden soll
oder der Objektwert umgeschaltet (UM) und versendet wird.
Bei der Parametrierung "Wertgeber 0 ... 255 (1 Byte)" oder "Wertgeber 0 ... 100 % (1 Byte)"
kann der Objektwert frei im Bereich von 0 bis 255 oder 0% bis 100% eingegeben werden.
Als "Temperaturwertgeber (2 Byte)" kann ein Temperaturwert im Bereich von 0°C bis 40°C
gewählt werden.
Eine Verstellung des Objektwerts bei einem langen Tastendruck ist hier nicht möglich, weil die
Ermittlung der Betätigungsdauer für die einstellbaren Bedienkonzepte verwendet wird.
Abweichend von den anderen Funktionen der Wippen oder Tasten stellt die
Anwendungssoftware für die Status-LED statt der Funktion "Betätigungsanzeige" die Funktion
"Telegrammquittierung" zur Verfügung. Hierbei leuchtet die Status-LED bei jedem gesendeten
Telegramm für ca. 250 ms auf. Alternativ können die Status-LEDunabhängig parametriert
werden (siehe Seite 166-167).
Bedienkonzept Kanal 1 oder Kanal 2
Bei diesem Bedienkonzept wird bei jeder Betätigung genau ein Telegramm gesendet.
-
Bei einer kurzen Betätigung sendet das Erweiterungsmodul das Telegramm für Kanal 1.
-
Bei einer langen Betätigung sendet das Erweiterungsmodul das Telegramm für Kanal 2.

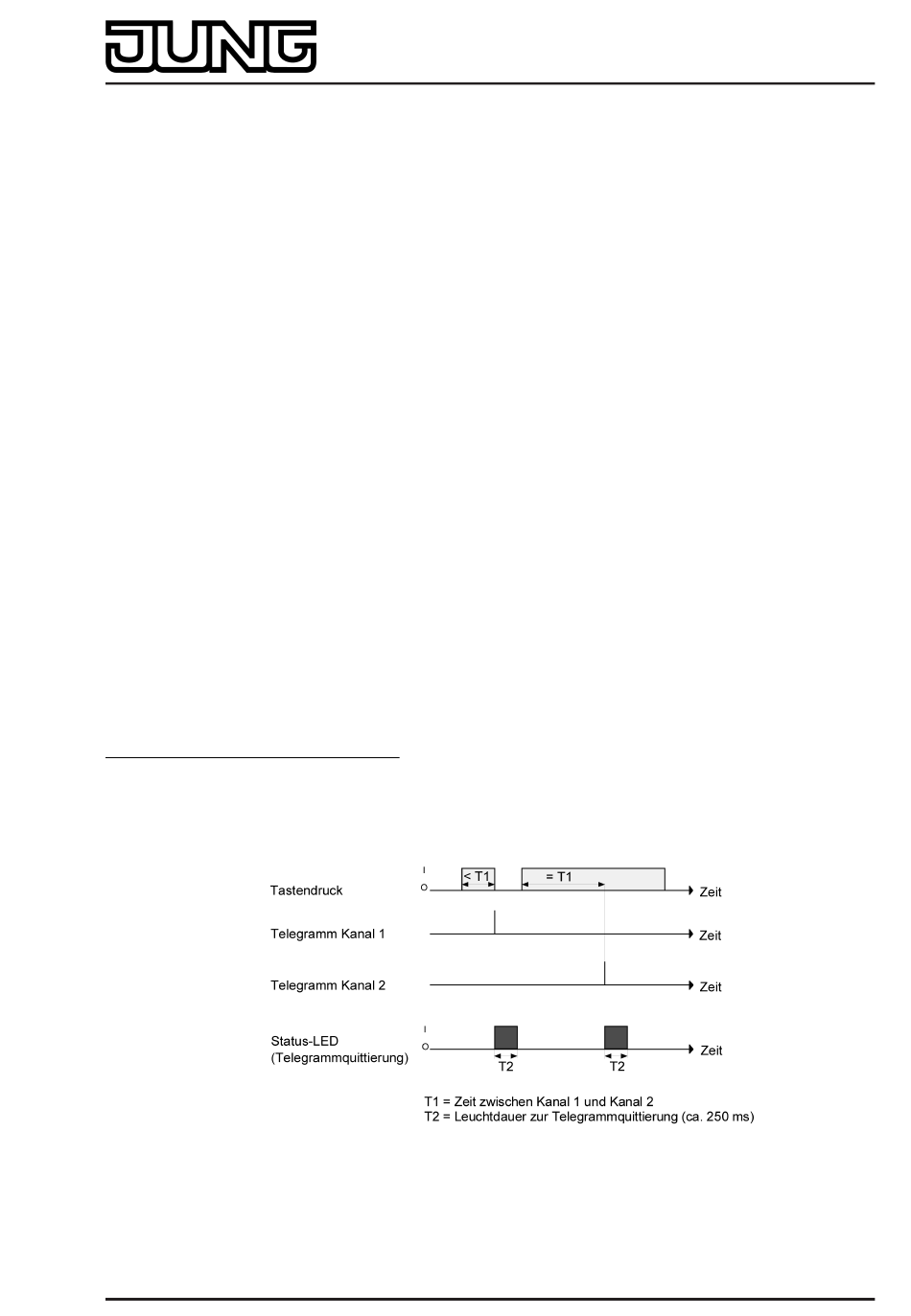

Bild 84: Beispiel zum Bedienkonzept "Kanal 1 oder Kanal 2"
Die Zeitdauer für die Unterscheidung zwischen einer kurzen und einer langen Betätigung wird
durch den Parameter "Zeit zwischen Kanal 1 und Kanal 2" bestimmt. Wird die Taste kürzer als
die parametrierte Zeit betätigt, so wird nur das Telegramm zum Kanal 1 versendet. Wird die Zeit
zwischen Kanal 1 und 2 durch die Betätigungsdauer überschritten, so wird nur das Telegramm
Art.-Nr. SC 1000 KNX
Software "Smart Control 501512"
Funktionsbeschreibung
Seite 162 von 362
