Montage, elektrischer Anschluss und Bedienung

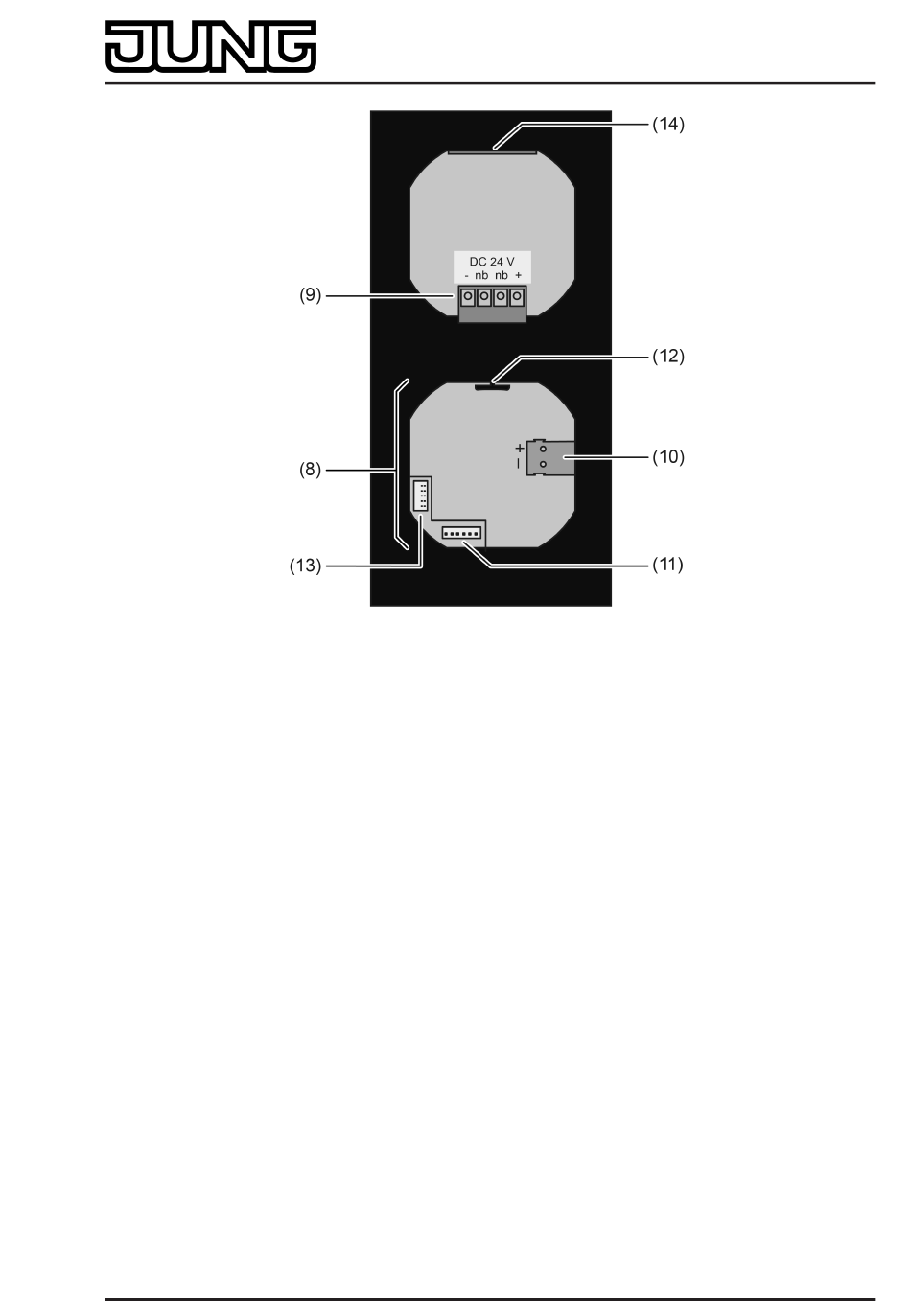

Bild 2: Geräteaufbau Rückseite (mit aufgestecktem KNX-Kommunikationsmodul)
(8) KNX-Kommunikationsmodul
(9) Anschlussklemmen für Spannungsversorgung DC 24 V (- / +)
nb: Reserviert für zukünftige Verwendung
(10) Anschluss für KNX Busleitung
(11) Anschlussbuchse für Tastsensor-Erweiterungsmodul
(12) Führung zum Anschluss für zukünftige Erweiterung
(13) Anschlussbuchse (reserviert für zukünftige Verwendung)
(14) Modul-Steckplatz (reserviert für zukünftige Verwendung)
Art.-Nr. SC 1000 KNX
