Software "Smart Control 501512"
Funktionsbeschreibung
4.2.4.5 Raumtemperaturreglerseite
Definition und Funktionsweise
Das Gerät verfügt über die Möglichkeit, bestimmte Funktionen, welche den
Raumtemperaturregler bedienen, auf einer Sonderseite anzuzeigen. In dieser Ansicht können
die Kanalfunktionen "Betriebsmodusumschaltung", "Sollwertverschiebung" und
"Lüftersteuerung" übersichtlich und auf einer Seite dargestellt werden (Bild 107).

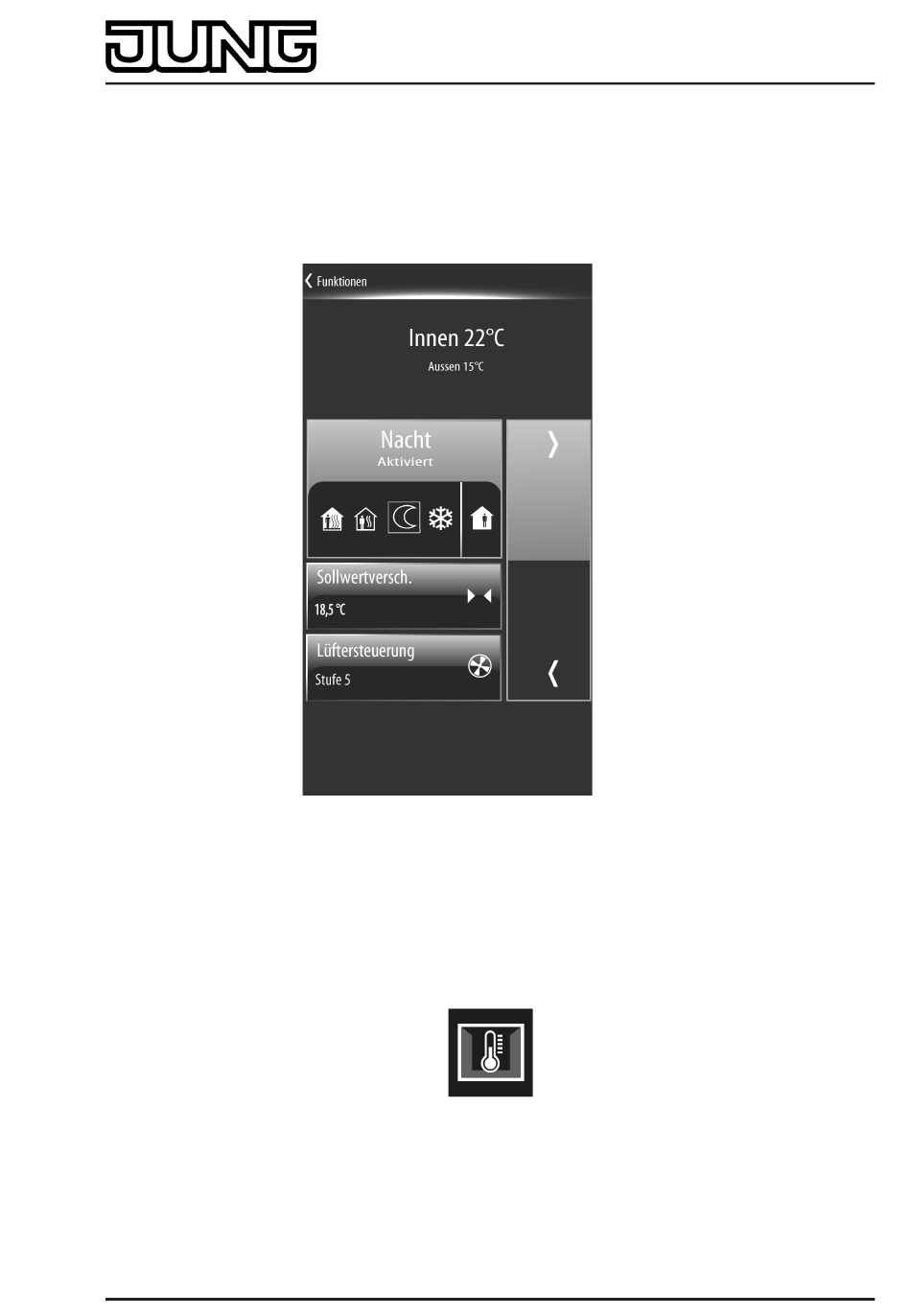

Bild 107: Beispiel einer Raumtemperaturreglerseite (hier mit aktiver Kanalfunktion
"Betriebsmodusumschaltung")
Diese Raumtemperaturreglerseite kann, falls in den Parametern freigegeben, über die
Funktionsseite des Geräts aufgerufen werden. Auf der Funktionsseite besitzt die
Raumtemperaturreglerseite ein separates Anzeigesymbol (Bild 108), welches in einer eigenen
Kachel angezeigt wird. Die Auswahl erfolgt auf die gleiche Weise, wie zum Beispiel der Aufruf
der Schaltuhr oder der Wetterstation.
Bild 108: Statussymbol der Raumtemperaturreglerseite
Art.-Nr. SC 1000 KNX
Seite 231 von 362
