Design-Rahmen (17) auf Tragring positionieren.
Externe Spannungsversorgung anschließen...
Das Smart Control benötigt zur Versorgung der Geräteelektronik eine externe DC
Versorgungsspannung (Bild 4). Es ist nicht möglich, den unverdrosselten Ausgang von KNX
Spannungsversorgungen als Geräteversorgung zu nutzen! Die Versorgungsspannung muss
durch ein zusätzliches Gerät (z. B. REG oder UP DC Spannungsversorgung) zur Verfügung
gestellt werden (siehe Zubehör).

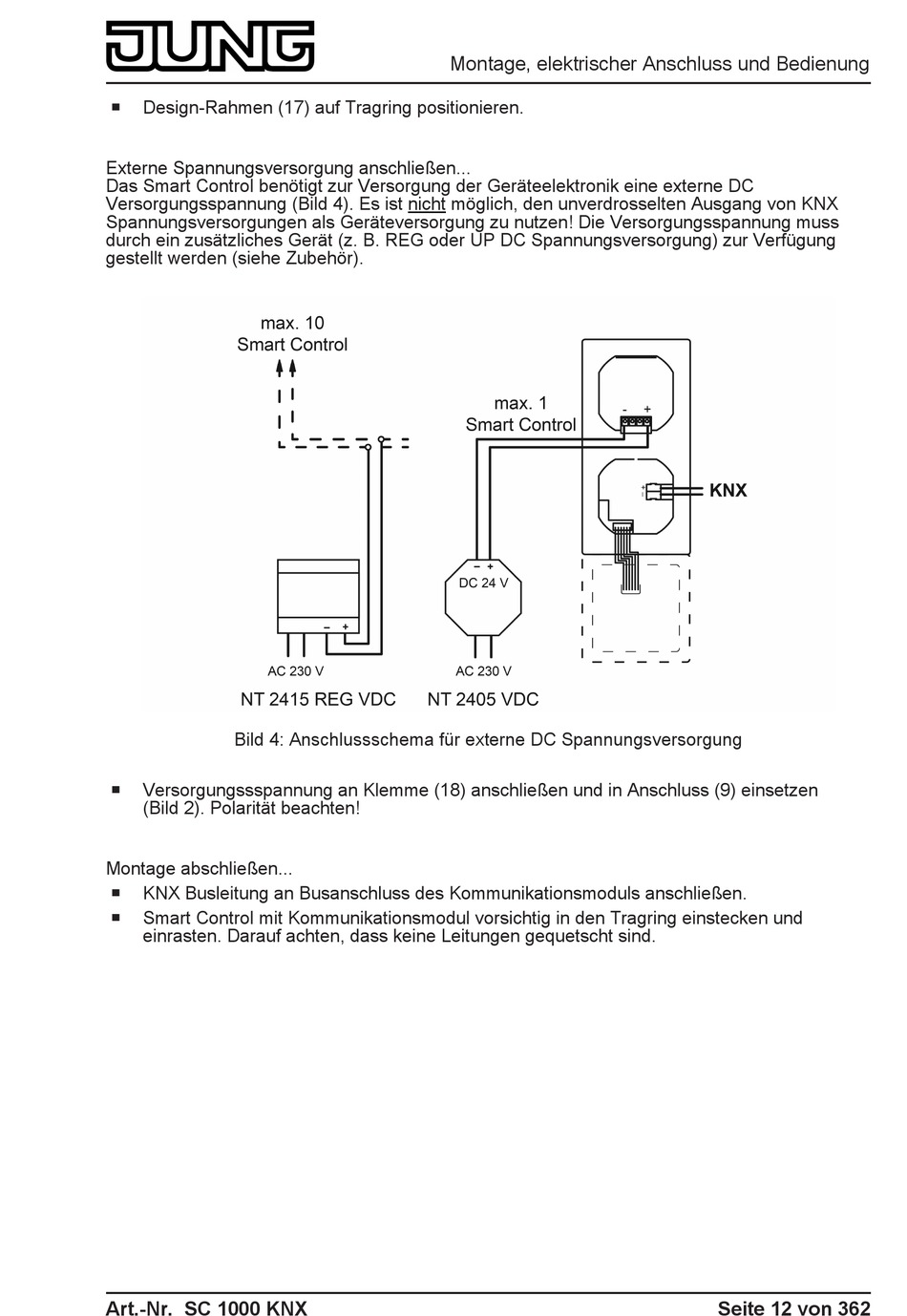

Bild 4: Anschlussschema für externe DC Spannungsversorgung
o
Versorgungssspannung an Klemme (18) anschließen und in Anschluss (9) einsetzen
(Bild 2). Polarität beachten!
Montage abschließen...
o
KNX Busleitung an Busanschluss des Kommunikationsmoduls anschließen.
o
Smart Control mit Kommunikationsmodul vorsichtig in den Tragring einstecken und
einrasten. Darauf achten, dass keine Leitungen gequetscht sind.
Art.-Nr. SC 1000 KNX
Montage, elektrischer Anschluss und Bedienung
Seite 12 von 362
