Der Programmierzustand wird nach dem erfolgreichen Programmieren der physikalischen
Adresse durch die ETS automatisch beendet. Das Gerät wechselt auf die Administratorseite
zurück oder springt in die Hauptmenüebene, wenn die Rücksprungzeit zur Startseite seit der
Aktivierung des Programmiermodus abgelaufen ist. Wurde der Programmiermodus im
Auslieferungszustand über die Startseite aktiviert, so springt die Displayanzeige auf die
Startseite zurück.
Optional kann der Programmiermodus auch manuell beendet werden, indem die Sensorfläche
"< Programmiermodus stoppen" in der Kopfzeile des Programmierbildschirms berührt wird.
i Das Tastsensor-Erweiterungsmodul erhält keine eigene physikalische Adresse. Es wird
durch das in das Smart Control geladene Applikationsprogramm angesteuert.
Programmieren des Applikationsprogramms
Für die Inbetriebnahme ist die ETS3.0 ab Version f oder die ETS4.0.6 oder höher erforderlich.
Mit Hilfe der ETS muss nach der Vergabe der physikalischen Adresse die Applikation in das
Gerät programmiert werden. Die genannten ETS-Versionen erkennen automatisch, ob das
Gerät bereits gültig mit einer Applikation programmiert gewesen ist. Zur Zeitverkürzung eines
Downloads wird die Applikation nur dann vollständig einprogrammiert, wenn das Gerät noch
nicht oder mit einer anderen Applikation programmiert war. Andernfalls erfolgt ein
zeitoptimierter partieller Download, wobei nur die geänderten Daten in das Gerät geladen
werden.
Während des Programmierens der Applikationsdaten zeigt das Gerätedisplay den
Programmierbildschirm (Bild 6) an.
i Nach abgeschlossenem Programmiervorgang übernimmt das Gerät die neue Konfiguration
in den Gerätespeicher. Dieser Vorgang dauert eine Weile. Das Gerät zeigt in diesem
Zustand immer noch den Programmierbildschirm an. Im Anschluss initialisiert das Gerät
die Bedien- und Anzeigeelemente. In diesem Zustand wird der Startbildschirm (Bild 8)
angezeigt. Danach ist das Gerät sofort wieder betriebsbereit.
Art.-Nr. SC 1000 KNX
Montage, elektrischer Anschluss und Bedienung

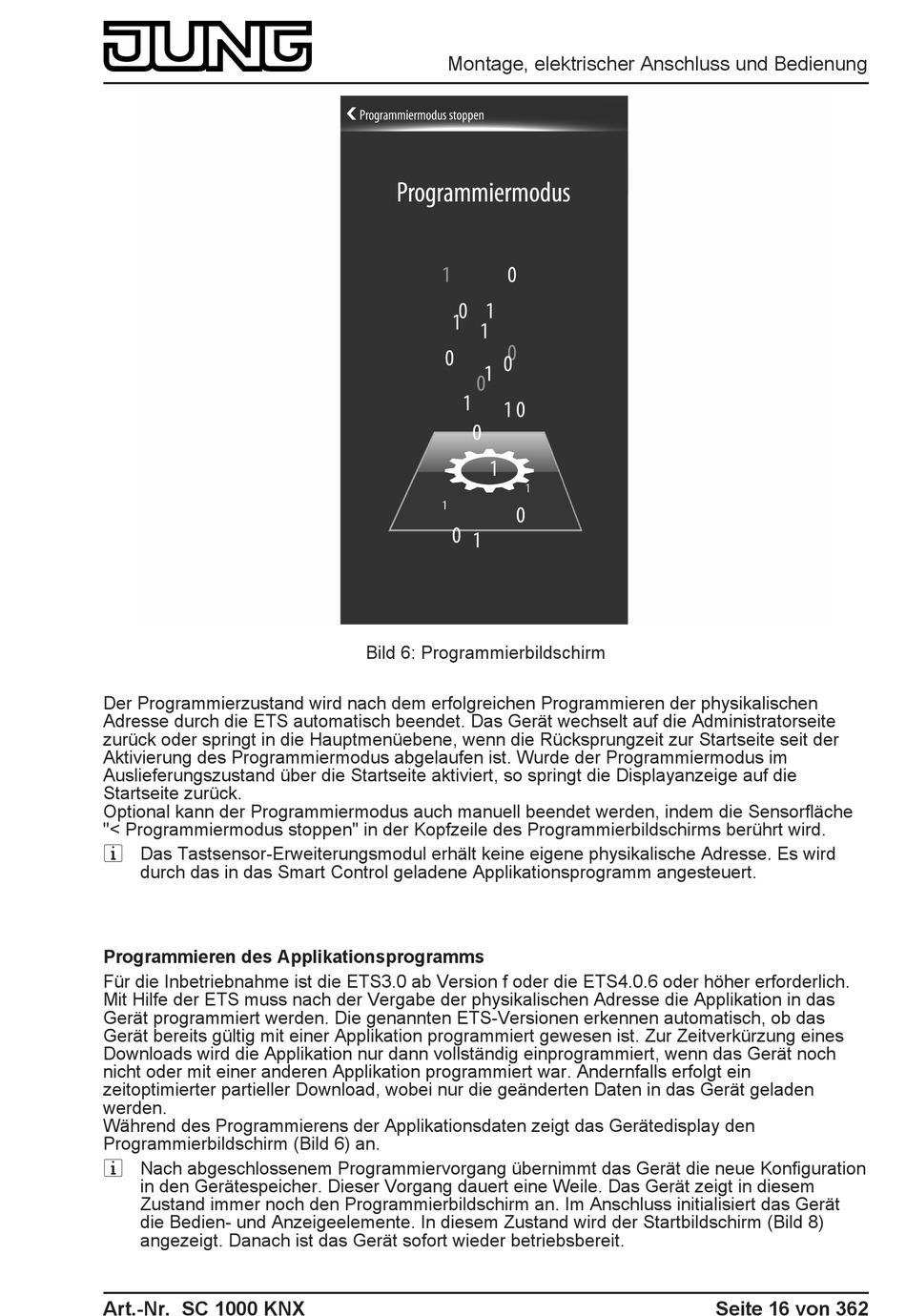

Bild 6: Programmierbildschirm
