2.3 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der
Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Gerät montieren und anschließen
(15) Tragring 2-fach
(16) Dosenschrauben
(17) Design-Rahmen
(18) Anschlussklemmen für externe Spannungsversorgung
(19) KNX-Kommunikationsmodul
(20) Anschlussklemmen für zukünftige Erweiterung
(21) Smart Control
Empfohlene Montagehöhe: 1,40 m
Montage in zwei Unterputz-Gerätedosen oder in Doppel-Gerätedose. 2-fach Tragring aus dem
Lieferumfang des Smart Control verwenden.
Montage ausschließlich mit Rahmen aus den LS-Programmen oder FD-Design.
o
Tragring (15) lagerichtig auf Gerätedosen montieren. Kennzeichnung TOP = oben
beachten. Beiliegende Dosenschrauben (16) verwenden.
Art.-Nr. SC 1000 KNX
Montage, elektrischer Anschluss und Bedienung

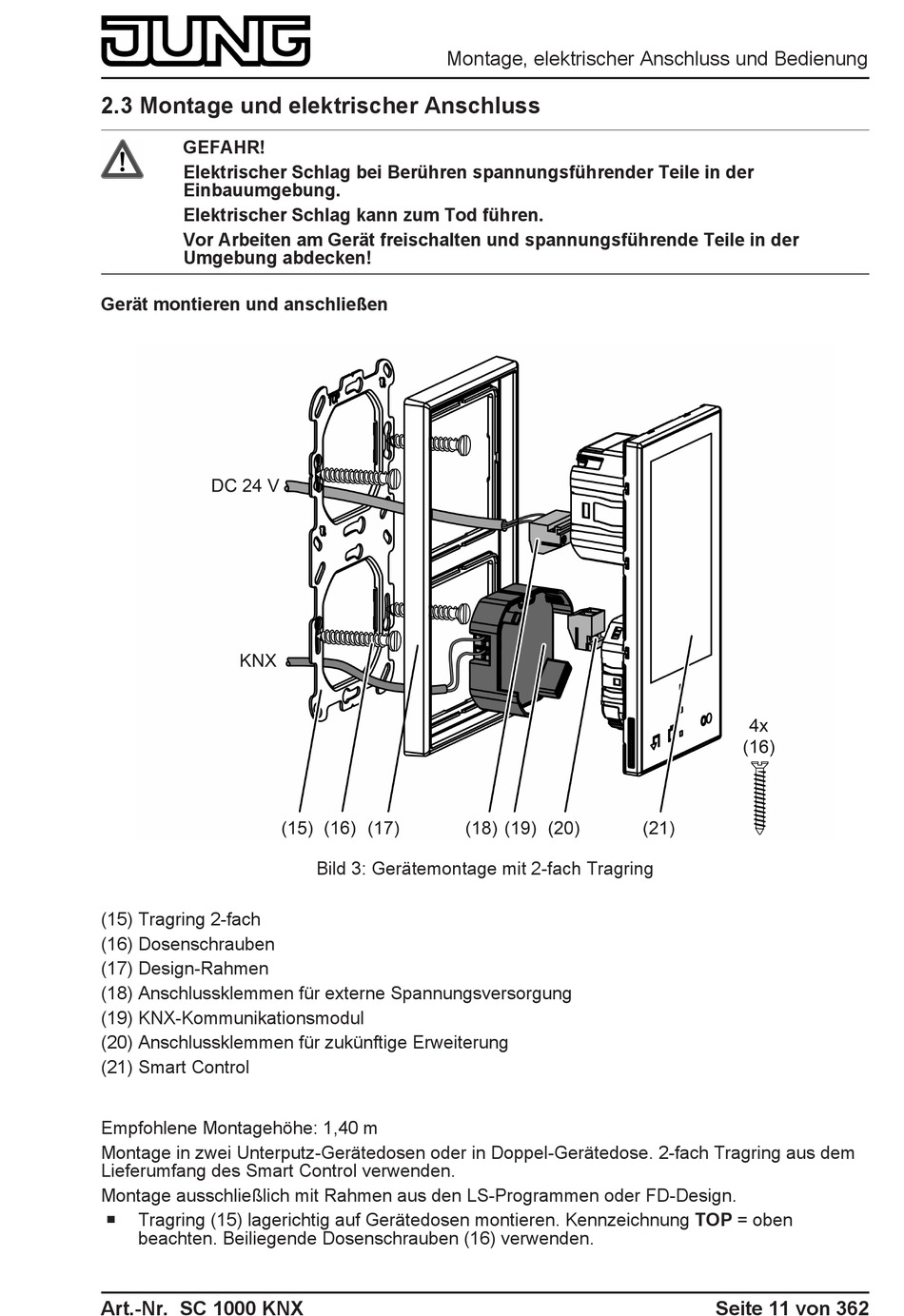

Bild 3: Gerätemontage mit 2-fach Tragring
Seite 11 von 362
