4.2.4.2.5 Funktion "Jalousie"

Für jede Wippe oder Taste, deren Funktion auf "Jalousie" eingestellt ist, zeigt die ETS die
beiden 1 Bit Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" an.
Die Status-LED können unabhängig parametriert werden (siehe Seite 166-167).
Bedienkonzepte bei der Jalousiefunktion
Zur Steuerung von Jalousie-, Rollladen- Markisen- oder ähnlichen Antrieben unterstützt das
Erweiterungsmodul vier Bedienkonzepte, bei denen die Telegramme mit unterschiedlichem
zeitlichen Ablauf ausgesendet werden. Auf diese Weise lassen sich die unterschiedlichsten
Antriebskonzepte mit dem Erweiterungsmodul bedienen.
Die verschiedenen Bedienkonzepte werden in den folgenden Kapitel genauer beschrieben.
Bedienkonzept "Kurz - Lang – Kurz":
Bei der Wahl des Bedienkonzeptes "Kurz – Lang – Kurz" zeigt das Erweiterungsmodul
folgendes Verhalten:
- Unmittelbar beim Drücken der Taste sendet das Erweiterungsmodul ein
Kurzzeittelegramm. Damit wird ein fahrender Antrieb gestoppt und die Zeit T1 ("Zeit
zwischen Kurz- und Langzeitbefehl") gestartet. Wenn innerhalb von T1 wieder losgelassen
wird, wird kein weiteres Telegramm gesendet. Dieser Step dient zum Stoppen einer
laufenden Dauerfahrt.
Die "Zeit zwischen Kurz- und Langzeitbefehl" im Erweiterungsmodul sollte kürzer
eingestellt sein, als der Kurzzeitbetrieb des Aktors, damit es hier nicht zu einem störenden
Ruckeln der Jalousie kommt.
- Falls die Taste länger als T1 gedrückt gehalten wird, sendet das Erweiterungsmodul nach
Ablauf von T1 ein Langzeittelegramm zum Fahren des Antriebs aus und die Zeit T2
("Lamellenverstellzeit") wird gestartet.
- Falls innerhalb der Lamellenverstellzeit die Taste losgelassen wird, sendet das
Erweiterungsmodul ein weiteres Kurzzeittelegramm aus. Diese Funktion wird zur
Lamellenverstellung einer Jalousie benutzt. Dadurch können die Lamellen innerhalb ihrer
Drehung an jeder Stelle angehalten werden.
Die "Lamellenverstellzeit" sollte so groß gewählt werden, wie der Antrieb für das
vollständige Wenden der Lamellen benötigt. Falls die "Lamellenverstellzeit" größer gewählt
wird als die komplette Fahrzeit des Antriebs, ist auch eine Tast-Funktion möglich. Hierbei
fährt der Antrieb nur, wenn die Taste gedrückt gehalten wird.
- Falls die Taste länger als T2 gedrückt gehalten wird, sendet das Erweiterungsmodul kein
weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter.
Art.-Nr. SC 1000 KNX

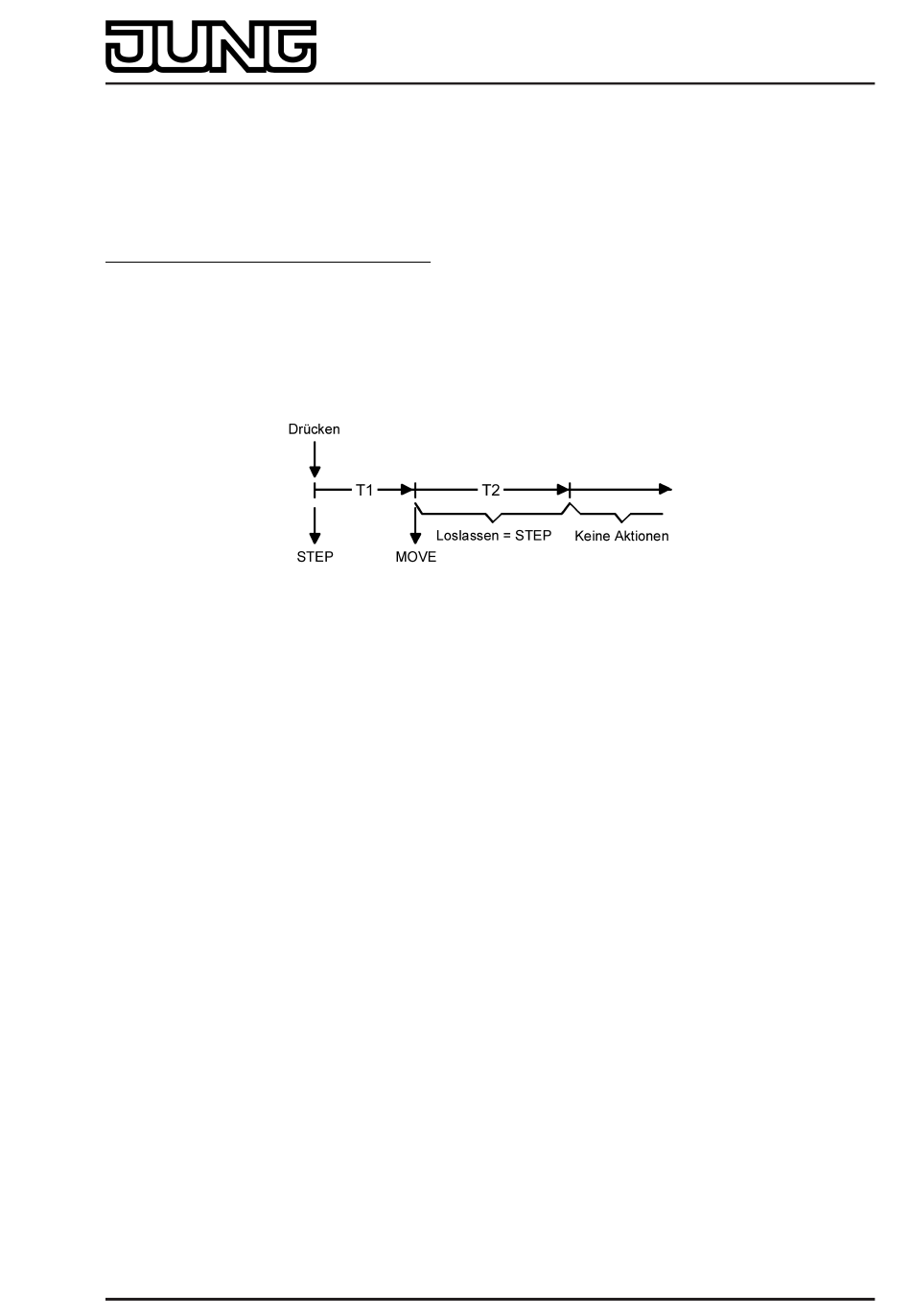

Bild 78: Bedienkonzept "Kurz-Lang-Kurz"
