Smart Control
Smart Control
Art.-Nr.: SC 1000 KNX
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) LCD-Bildschirm
(2) Taste U "Blättern"
(3) Taste V "Zurück" zur Startseite
(4) Interner Lautsprecher
(5) Master-Taste W
(6) Steckplatz für Mikro-SD-Karte: Für zukünftige Erweiterungen
(7) Helligkeitssensor
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Bedienen von Verbrauchern und Visualisieren von Anlagenzuständen und Informationen,
z. B. Licht schalten und dimmen, Behänge steuern, Temperatur- und Verbrauchswerte etc.
-
Betrieb mit Spannungsversorgung (siehe Zubehör)
-
Montage unter Putz im Innenbereich in Gerätedose nach DIN 49073
82577503
J:0082577503

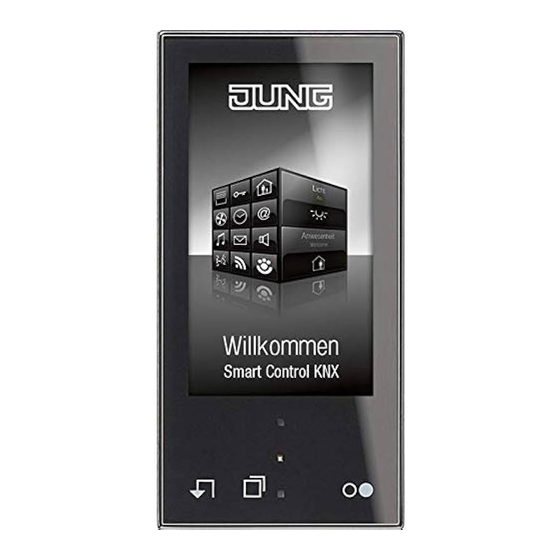

Bild 1: Vorderansicht
1/8
11.06.2012
Werbung
Verwandte Anleitungen für Jung SC 1000 KNX
Inhaltszusammenfassung für Jung SC 1000 KNX
- Seite 1 Smart Control Smart Control Art.-Nr.: SC 1000 KNX Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten Spannungsversorgungen.
-
Seite 2: Bedienung
Smart Control Produkteigenschaften Beleuchteter programmierbarer TFT-Grafik-Farbbildschirm, 800×480 Pixel, 16,7 Millionen Farben, WVGA Vertikale, wandbündige Montage Kapazitiver Touchscreen, Bedienung durch Fingerberührung direkt auf der Glasoberfläche Integrierter Kartenleser für Mikro-SD-Karten Integrierter Lautsprecher Externes Lautsprechermodul anschließbar (Zubehör) Einsatz mit passendem Kommunikationsmodul Externes Tastsensor-Erweiterungsmodul anschließbar (über Kommunikationsmodul; Zubehör) Bedienfunktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. - Seite 3 Smart Control Die Hauptmenüebene enthält bis zu vier Seiten: Startseite Favoritenseite (optional) Raumseite Funktionenseite Zwischen den einzelnen Seiten innerhalb einer Menüebene wird mit der Taste "Blättern" U (2) oder durch einfaches Wischen mit dem Finger über die Glasoberfläche gewechselt. Bedienen eines Eintrages innerhalb der Hauptmenüebene führt zu den untergeordneten Menüs Raumbedienung, Funktionsbedienung, Systemeinstellungen.
-
Seite 4: Informationen Für Elektrofachkräfte
Smart Control 5 Informationen für Elektrofachkräfte GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! 5.1 Montage und elektrischer Anschluss Gerät montieren und anschließen Bild 3: Rückseite (8) Anschlussklemme für "+", "–": Versorgungsspannung... - Seite 5 Smart Control Bild 4: Montage (11) Tragring (12) Dosenschrauben (13) Rahmen (14) Anschluss Versorgungsspannung (15) Kommunikationsmodul (16) Anschluss externer Lautsprecher (17) Grundgerät Smart Control Empfohlene Montagehöhe: 1,40 m, Montage in zwei Unterputz-Gerätedosen oder in Doppel-Gerätedose. Empfehlung: Tiefe Dosen benutzen. Bei Montage mit weiteren Modulen, z. B. Tastsensor-Erweiterungsmodul oder Lautsprechermodul, ggf.
- Seite 6 Smart Control Bild 5: Anschlussbeispiel Gerät mit Tastsensor-Erweiterungsmodul montieren und anschließen Bei Montage mit einem Tastsensor-Erweiterungsmodul die folgenden Punkte zusätzlich beachten: Bild 6: Montage mit Tastsensor-Erweiterungsmodul (18) 3fach-Tragring (19) Tastsensor-Erweiterungsmodul (20) Befestigungsschrauben für Tastsensor-Erweiterungsmodul (Kunststoff) (21) Tastensatz für Tastsensor-Erweiterungsmodul Bei Montage mit Tastsensor-Erweiterungsmodul den 3fach-Tragring (18) verwenden. Für das Tastsensor-Erweiterungsmodul ist keine gesonderte Gerätedose erforderlich.
- Seite 7 Smart Control Rahmen auf Tragring stecken. Anschlusslitzen des Tastsensor-Erweiterungsmoduls (19) zwischen Tragring und Rahmen führen. Tastsensor-Erweiterungsmodul (19) mit beiliegenden Kunststoffschrauben (20) am Tragring befestigen. Die Schrauben nur leicht anziehen. Anschlusslitzen des Tastsensor-Erweiterungsmoduls (19) an Kommunikationsmodul (15) anschließen. Die Position des Anschlusses ist in der Bedienungsanleitung des Kommunikationsmoduls beschrieben.
-
Seite 8: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
