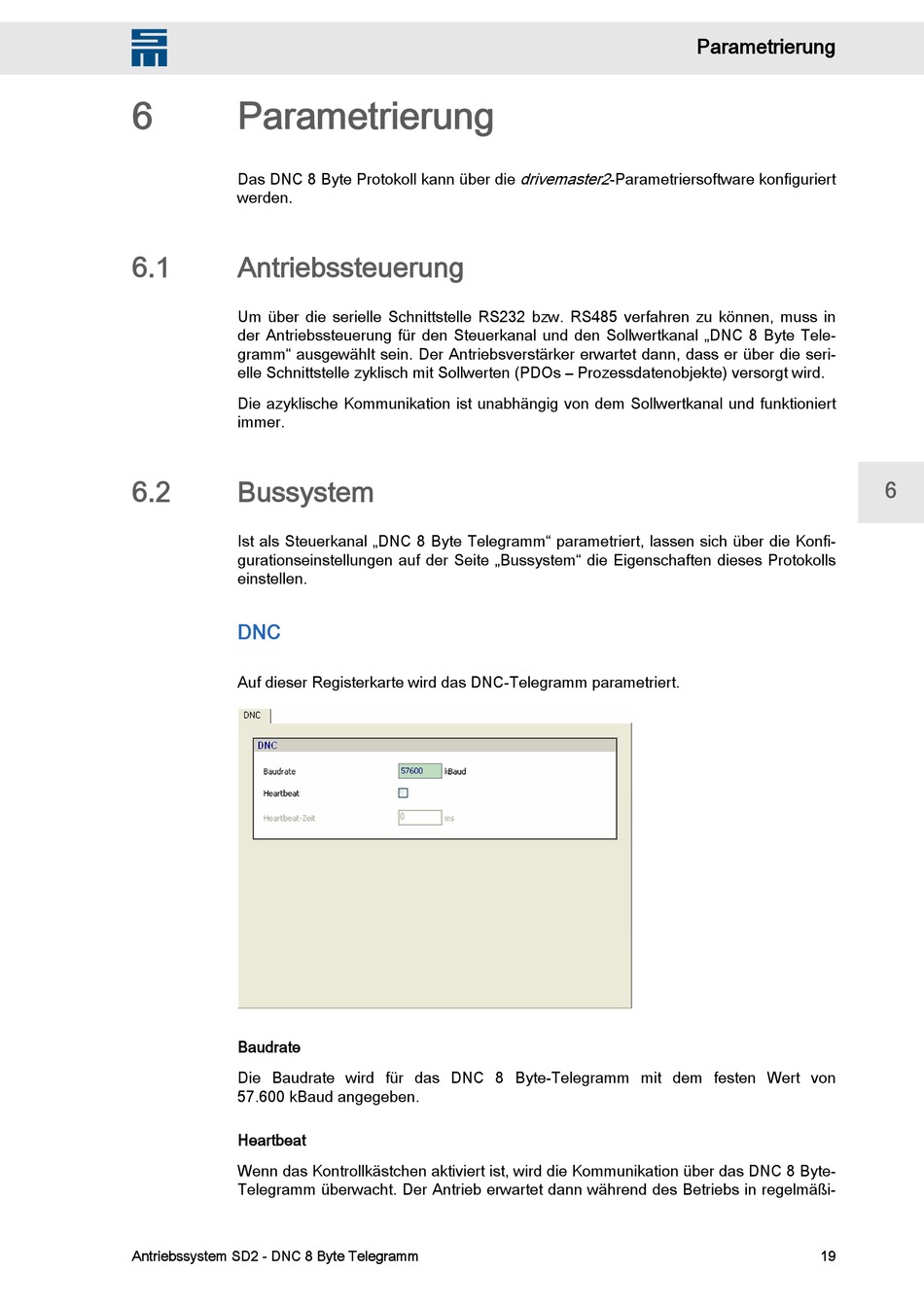

Parametrierung

Das DNC 8 Byte Protokoll kann über die
werden.
6.1

Antriebssteuerung

Um über die serielle Schnittstelle RS232 bzw. RS485 verfahren zu können, muss in
der Antriebssteuerung für den Steuerkanal und den Sollwertkanal „DNC 8 Byte Tele‐
gramm" ausgewählt sein. Der Antriebsverstärker erwartet dann, dass er über die seri‐
elle Schnittstelle zyklisch mit Sollwerten (PDOs – Prozessdatenobjekte) versorgt wird.
Die azyklische Kommunikation ist unabhängig von dem Sollwertkanal und funktioniert
immer.
6.2

Bussystem

Ist als Steuerkanal „DNC 8 Byte Telegramm" parametriert, lassen sich über die Konfi‐
gurationseinstellungen auf der Seite „Bussystem" die Eigenschaften dieses Protokolls
einstellen.
DNC
Auf dieser Registerkarte wird das DNC-Telegramm parametriert.
Baudrate
Die Baudrate wird für das DNC 8 Byte-Telegramm mit dem festen Wert von
57.600 kBaud angegeben.
Heartbeat
Wenn das Kontrollkästchen aktiviert ist, wird die Kommunikation über das DNC 8 Byte-
Telegramm überwacht. Der Antrieb erwartet dann während des Betriebs in regelmäßi‐
Antriebssystem SD2 - DNC 8 Byte Telegramm
drivemaster2 -Parametriersoftware konfiguriert

Parametrierung

19
6
