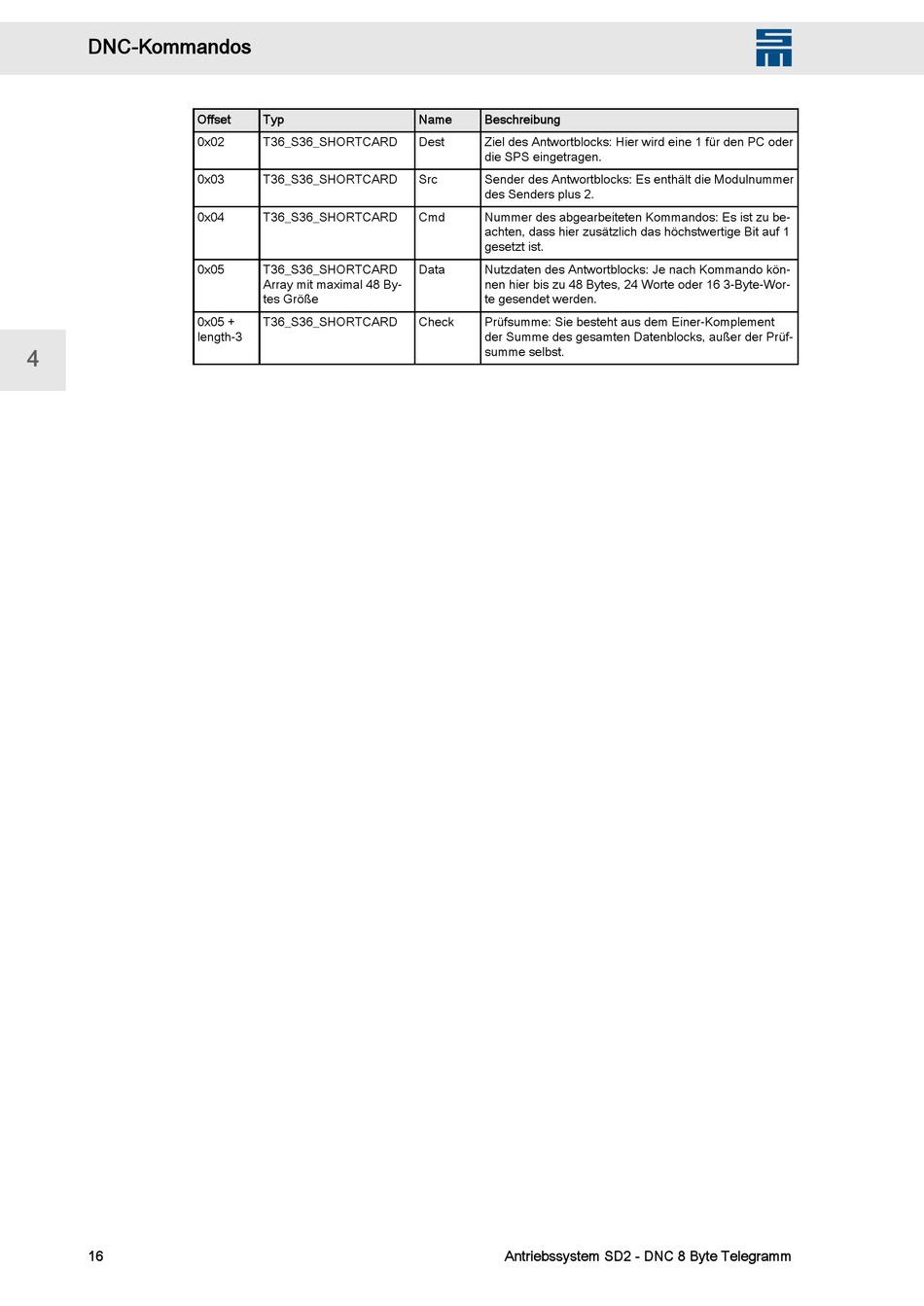

DNC-Kommandos
Offset
0x02
0x03
0x04
0x05
0x05 +
length-3
4
16
Typ Name
T36_S36_SHORTCARD Dest
T36_S36_SHORTCARD Src
T36_S36_SHORTCARD Cmd
T36_S36_SHORTCARD Data
Array mit maximal 48 By‐
tes Größe
T36_S36_SHORTCARD Check
Beschreibung
Ziel des Antwortblocks: Hier wird eine 1 für den PC oder
die SPS eingetragen.
Sender des Antwortblocks: Es enthält die Modulnummer
des Senders plus 2.
Nummer des abgearbeiteten Kommandos: Es ist zu be‐
achten, dass hier zusätzlich das höchstwertige Bit auf 1
gesetzt ist.
Nutzdaten des Antwortblocks: Je nach Kommando kön‐
nen hier bis zu 48 Bytes, 24 Worte oder 16 3-Byte-Wor‐
te gesendet werden.
Prüfsumme: Sie besteht aus dem Einer-Komplement
der Summe des gesamten Datenblocks, außer der Prüf‐
summe selbst.
Antriebssystem SD2 - DNC 8 Byte Telegramm
