2.7

BAUGRUPPE BECKENPELOTTEN

INFORMATION
Die Pelotten können wahlweise mit Stellschrauben oder
Klemmhebel ausgestattet sein.
In den folgenden Kapiteln wird der Einstellvorgang an-
hand des jeweils benutzten Bildes beschrieben. Sollte Ihr
Stehtrainer anders ausgestattet sein, verfahren Sie bitte
sinngemäß.

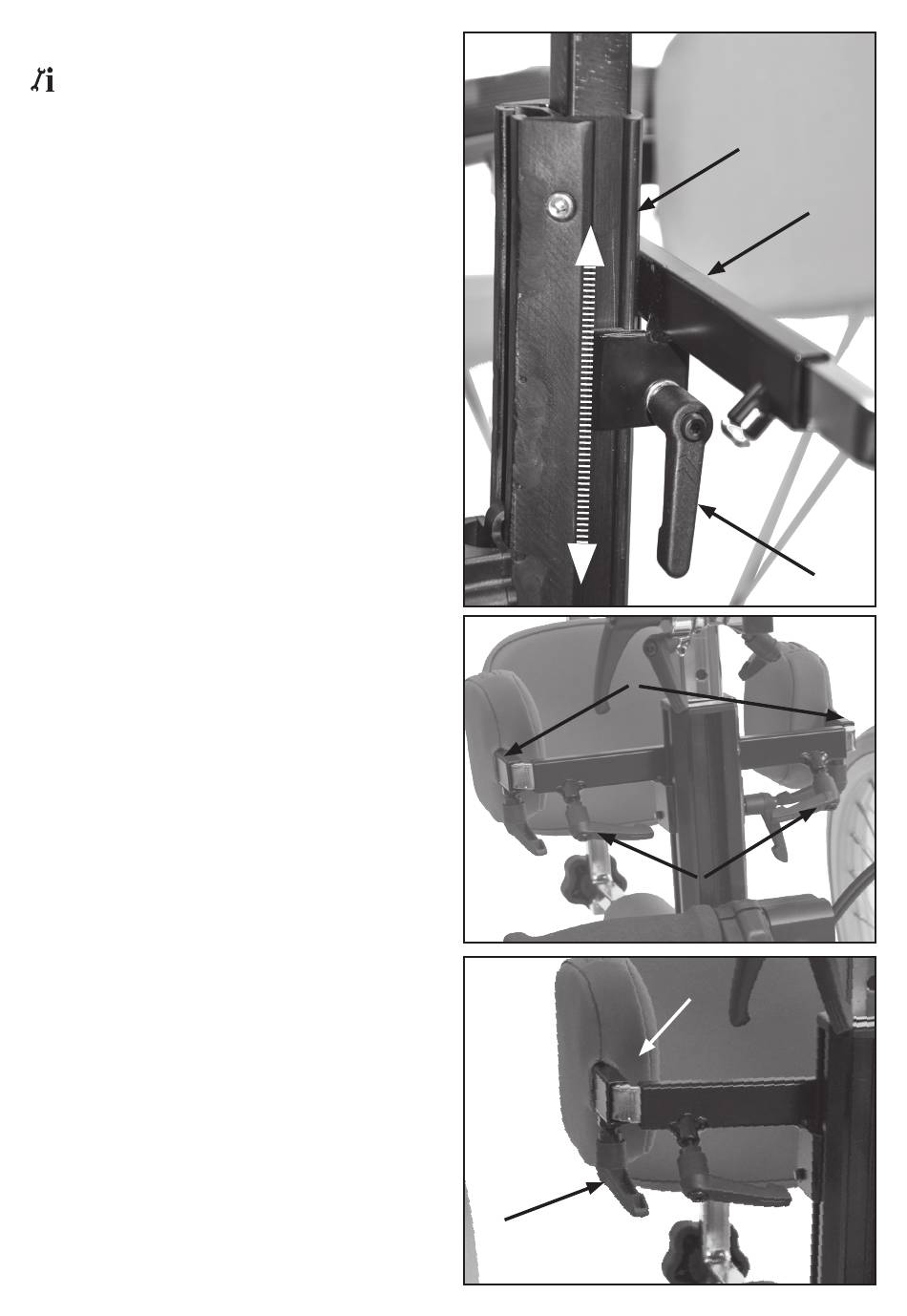

2.7.1 Anpassen der Höhe
(1) Zum Anpassen der Höhe:
• Öffnen Sie den Klemmhebel (A),
• verschieben Sie den Halter (B) entlang der zen-
tralen Mittelsäule (C) an die gewünschte Stelle
• und drehen Sie den Klemmhebel (A) wieder fest
zu.

2.7.2 Anpassen der Breite

(2) Zum Anpassen der Breite:
• Öffnen Sie beide Klemmhebel (A),
• teleskopieren Sie die beiden Bügel (B) auf das
gewünschte Maß
• und drehen Sie beide Klemmhebel (A) wieder fest
zu.

2.7.3 Anpassen der Tiefe

(3) Zum Anpassen der Tiefe
• Öffnen Sie die Klemmhebel (A) auf beiden Seiten,
• verschieben Sie die beiden Pelotten (B) in die
gewünschte Position
• und drehen Sie beide Klemmhebel (A) wieder fest
zu.
(1)
(2)
(B)
(3)
(A)
Serviceheft
(C)
(B)
(A)
(A)
(B)
15
