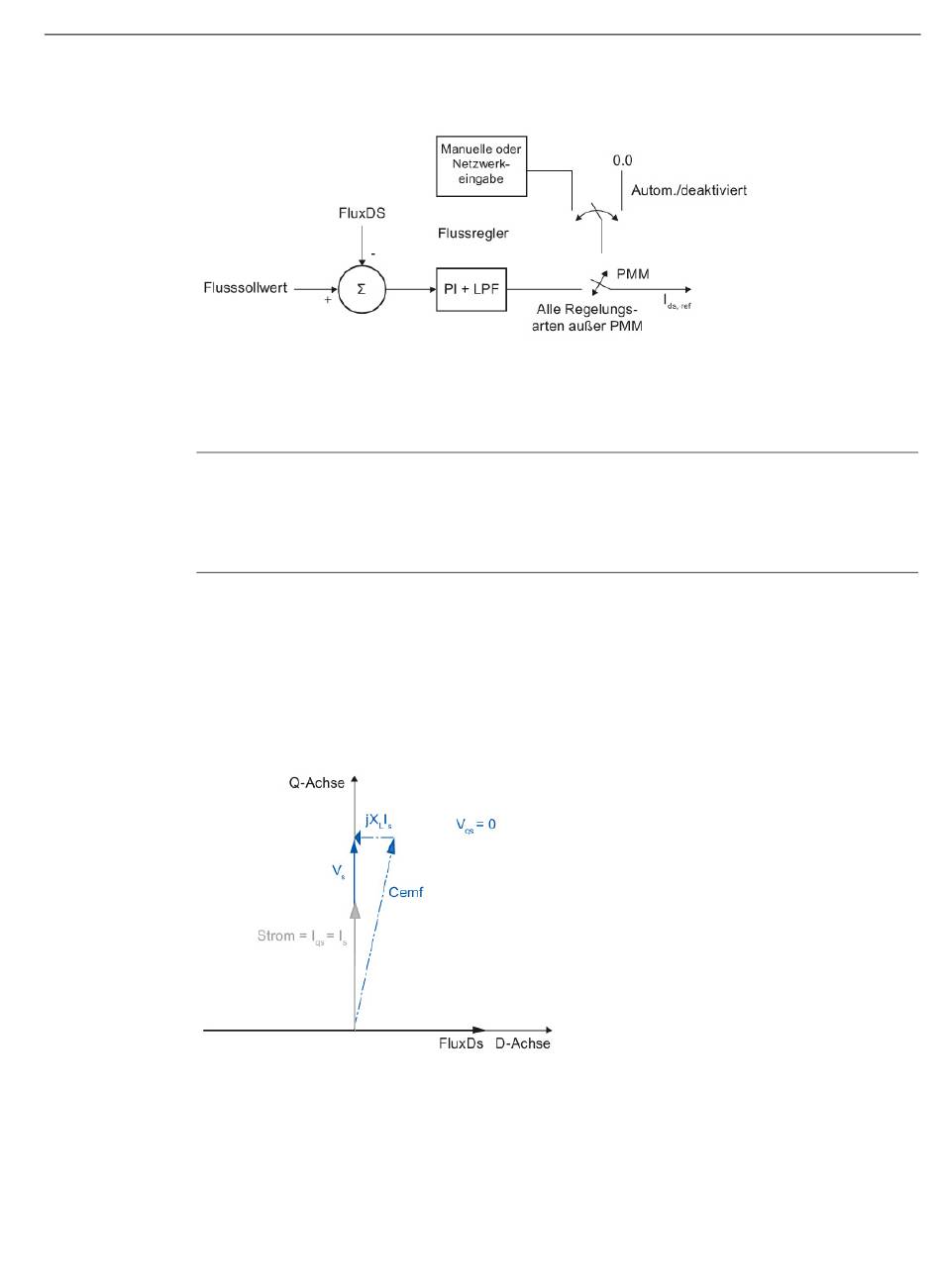

Das folgende Bild zeigt die Regelung mit deaktiviertem Flussregler.
Bild 5-7
Die möglichen Optionen für den Parameter
Hinweis
Da die Betriebsarten „Autom." und „Automatischer Phasenvoreilungsbetrieb" die
Ausgangsleistung und -spannung zum Motor erhöhen, müssen diese Betriebsarten deaktiviert
werden, wenn ein Synchron-Transfer des PMM versucht wird. Die manuellen Modi können den
ordnungsgemäßen Betrieb des Synchron-Transfers ebenfalls beeinträchtigen.
Deaktivierter Modus
Dieser Modus ist die PMM-Standardkonfiguration. Da der Fluss entlang der D-Achse
stattfindet und I
Abfallzeit der Motorspannung nicht bekannt.
Das folgende Bild zeigt das Vektordiagramm für den deaktivierten Modus:
Bild 5-8
● I
● Umrichterausgangs-PF = 1
● Motor-PF (Ständersollwert) ist geringer als die Einheit
● I
NXGpro-Steuerung
Bedienhandbuch, AJ, A5E33474566_DE
Flussregler für Regelungsart PMM
und V gleich null sind, ist die Umrichterspannung unkompensiert und die
ds ds
Deaktivierter Modus
= 0
ds,ref
-Kompensation ist aus
ds
Beschreibung der NXGpro-Steuerung
Reactive Current Mode
5.2 Regelungsarten
folgen.
