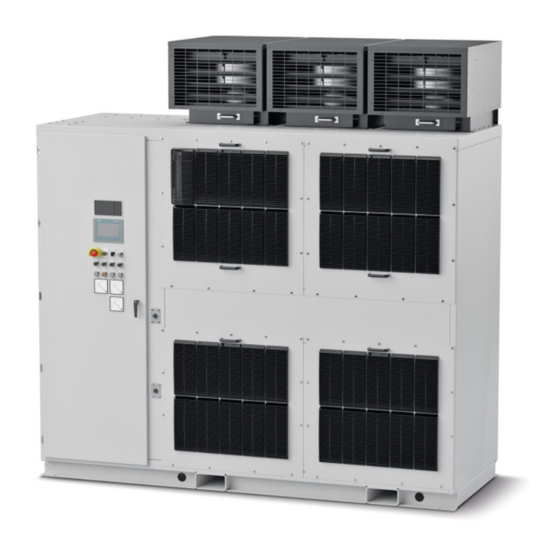

- Seite 1 Diese Dokumentation gehört zu GH180 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Umrichter SINAMICS PERFECT HARMONY GH180 Typ 6SR41 Ausgabe 02/2019 www.siemens.com/drives...
- Seite 2 13.02.2019 17:07 V8.00...
- Seite 3 Einleitung Allgemeiner Leistungsumfang Prüfungen Umrichter SINAMICS PERFECT HARMONY GH180 Typ 6SR41 Nachschlagewerk Diese Dokumentation gehört zu GH180 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Ausgabe 02/2019...
-
Seite 4: Haftungsausschluss
Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 5: Inhaltsverzeichnis
3.2.26 Lasttest ohne Motor .......................34 SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180... - Seite 6 Geräuschmessung ohne Last ....................40 Index................................41 SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180...
-
Seite 7: Einleitung
Sie Ihren Siemens Vertriebspartner im Stammhaus an. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... - Seite 8 Einleitung SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180...
-
Seite 9: Allgemeiner Leistungsumfang
Die Prüfdokumentation wird abhängig vom Prüfumfang und dem zeitlichen Ablauf vor oder nach Abreise des Kunden erstellt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... - Seite 10 Wenn kundeneigene Rückkühlanlagen oder Erregereinrichtungen geprüft werden sollen, dann können Sie eine Systemprüfung (Option F97) bestellen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15...
-
Seite 11: Stückprüfung
Der Umrichter wird während der Fertigung einer internen Stückprüfung unterzogen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 12: Sichtprüfung
Siehe auch Sichtprüfung (Seite 16) SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180... -
Seite 13: Funktionsprüfungen
Siehe auch Funktionsprüfung (Seite 20) SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180... -
Seite 14: Isolationsprüfung
Die Isolationsprüfung findet an einem separaten Abnahmetag vor der Funktionsprüfung statt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 15: Prüfungen
Im Folgenden finden Sie Prüfungen, die zusätzlich für einen Umrichter bestellt werden können. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 16: Sichtprüfung
– Öffnungen für die Wasserverrohrung, wenn vorhanden – Weitere Komponenten, wenn vorhanden SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 17: Schaltschrankkomponenten
Die Prüfung ist bestanden, wenn die Leitungsverlegung keine Mängel aufweist und mit den Angaben im Stromlaufplan übereinstimmt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 18: Leitungskennzeichnung
1. Die Außenmaße Länge, Breite und Höhe des Umrichters werden gemessen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... - Seite 19 Die Prüfung ist bestanden, wenn die Abmessungen mit der Maßzeichnung übereinstimmen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15...
-
Seite 20: Funktionsprüfung
Grundlagen Geprüft wird nach IEC 61800-5-1. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180... -
Seite 21: Stillstandsheizung
Die Prüfung ist bestanden, wenn sich die Heizungen nach dem Einschalten erhitzen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 22: Steckdosen Und Beleuchtung
Die Prüfung ist bestanden, wenn die entsprechenden Betriebszustände und Vorgabewerte eintreten. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 23: Phasenverschiebung Der Ausgangsspannung Im Drehstromsystem
Die Prüfung ist bestanden, wenn die entsprechenden Betriebszustände und Vorgabewerte eintreten. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 24: Lokale Steuerung Über Drucktaster
Die Prüfung ist bestanden, wenn die Phasenverschiebung 90° beträgt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 25: Betriebszustandsleuchten
● Output for Up Transfer Permit feedback ● Output for Line Contactor Unlatch feedback SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 26: Kontrolle Der Auswerteeinheit Für Externe Temperaturfühler
Die Prüfung ist bestanden, wenn am Prüffeldrechner die entsprechenden Meldungen angezeigt werden. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 27: Fernzugriff Über Netzwerkanbindung
2. Mit den Sekundärschlüsseln werden die Schlösser abgesperrt. 3. Die Sekundärschlüssel werden abgezogen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 28: Geschalteter Dreiphasiger Hilfsspannungsausgang
Der geschaltete einphasige Hilfsspannungsausgang wird z. B. für die Stillstandsheizung des Motors verwendet. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 29: Erdungsschalter
Erdungsschaltern. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 30: Ausfall Eines Leistungshalbleiter-Moduls
2. Der Lichtwellenleiter-Stecker einer Ansteuerbaugruppe wird abgezogen. Am Prüffeldrechner wird eine Meldung angezeigt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 31: Temperaturüberwachung Einspeisetransformator
Mindestens ein Lüfter pro Schrankeinheit muss aktiv sein, um den Umrichterbetrieb aufrecht zu erhalten. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 32: Lüfterausfall
Umrichter sich ausschaltet, wenn kein Lüfter mehr läuft. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 33: Lüfterwechselbetrieb
Die Prüfung ist bestanden, wenn am Prüffeldrechner die entsprechenden Meldungen angezeigt werden. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 34: Bypass
Referenzwerten bei einer Toleranz von ±5 % übereinstimmen. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 35: Anzeigegeräte In Der Schranktür
Siehe auch Lasttest ohne Motor (Seite 34) SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180... -
Seite 36: Kühlsystemprüfung
Die Prüfung ist bestanden, wenn die Luft von den Türen zum Dach strömt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 37: Schnittstellenprüfung
Ergebnis Der Schnittstellentest ist nach fünf Stunden beendet. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 38: Weitere Optionale Prüfungen
3. Die Temperaturen der einzelnen Wicklungen werden nach dem Erwärmungslauf festgestellt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 39: Leistungsfaktormessung
Die Einwirkungen des Umrichters auf das Einspeisenetz werden anhand der aufgezeichneten harmonischen Oberwellen festgestellt. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 40: Geräuschmessung Ohne Last
Die Ergebnisse der Geräuschmessung werden separat protokolliert und zusammen mit dem "Functional Test Plan" dokumentiert. SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15... -
Seite 41: Index
Lüfterausfall mit redundantem Lüfter, 31 Lüfterwechselbetrieb, 33 SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180... - Seite 42 Leitungsverlegung, 17 Schaltschrankkomponenten, 17 Typenschild, 16 SINAMICS PERFECT HARMONY GH180 6SR41 F03 F04 F06 F14 F28 F48 F68 F72 F79 G21 K20 K21 K29 L29 L50 L55 L81 L82 L95 M61 N30 N35 N44 N75 M08 U10 Y15 Nachschlagewerk Rev.201902131707 GH180...
