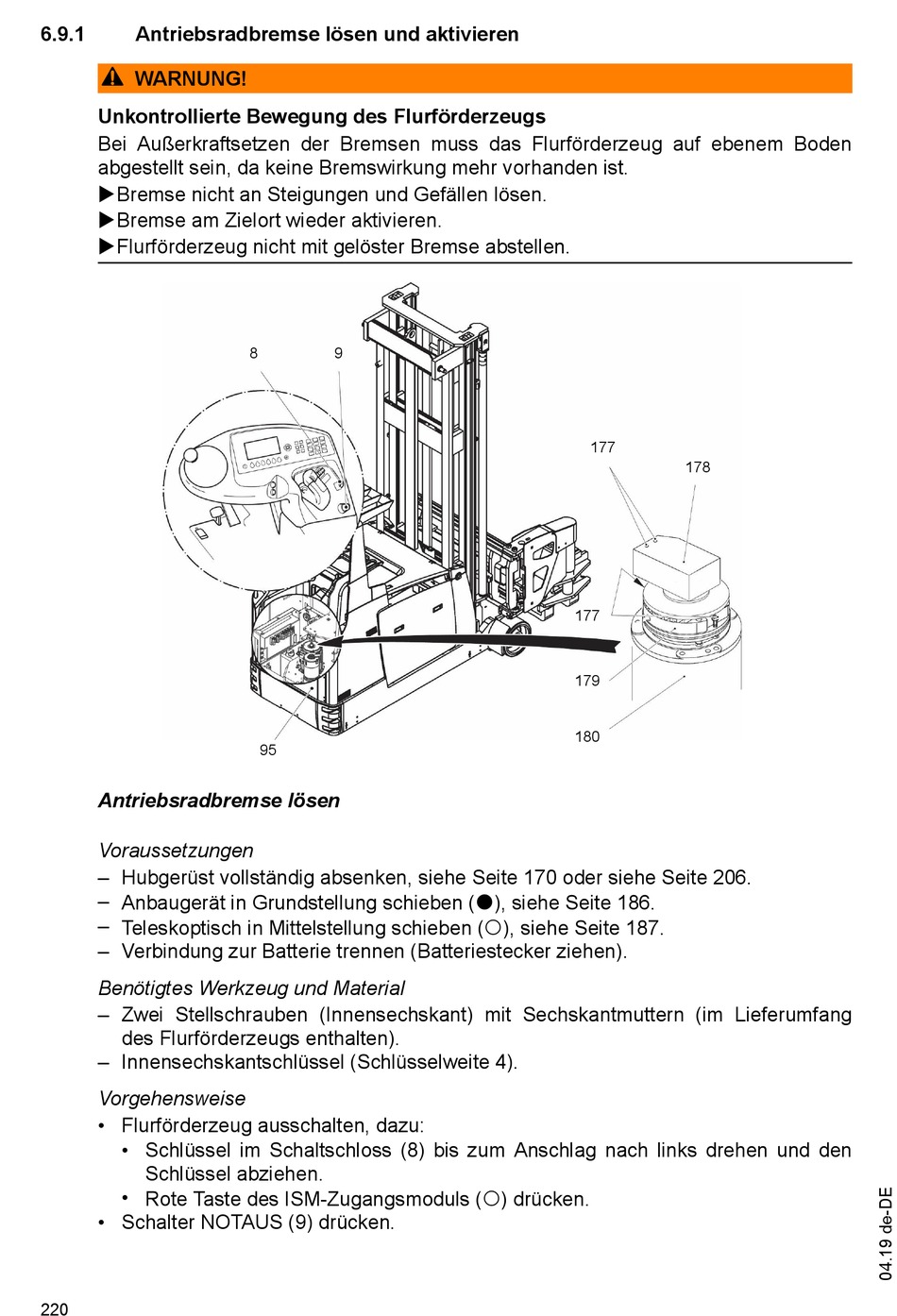

6.9.1 Antriebsradbremse lösen und aktivieren
WARNUNG!
Unkontrollierte Bewegung des Flurförderzeugs
Bei Außerkraftsetzen der Bremsen muss das Flurförderzeug auf ebenem Boden
abgestellt sein, da keine Bremswirkung mehr vorhanden ist.
uBremse nicht an Steigungen und Gefällen lösen.
uBremse am Zielort wieder aktivieren.
uFlurförderzeug nicht mit gelöster Bremse abstellen.
Antriebsradbremse lösen
Voraussetzungen
– Hubgerüst vollständig absenken, siehe Seite 170 oder siehe Seite 206.
– Anbaugerät in Grundstellung schieben (t), siehe Seite 186.
– Teleskoptisch in Mittelstellung schieben (o), siehe Seite 187.
– Verbindung zur Batterie trennen (Batteriestecker ziehen).
Benötigtes Werkzeug und Material
– Zwei Stellschrauben (Innensechskant) mit Sechskantmuttern (im Lieferumfang
des Flurförderzeugs enthalten).
– Innensechskantschlüssel (Schlüsselweite 4).
Vorgehensweise
• Flurförderzeug ausschalten, dazu:
• Schlüssel im Schaltschloss (8) bis zum Anschlag nach links drehen und den
Schlüssel abziehen.
• Rote Taste des ISM-Zugangsmoduls (o) drücken.
• Schalter NOTAUS (9) drücken.
220
8 9
95
177
178
177
179
180
