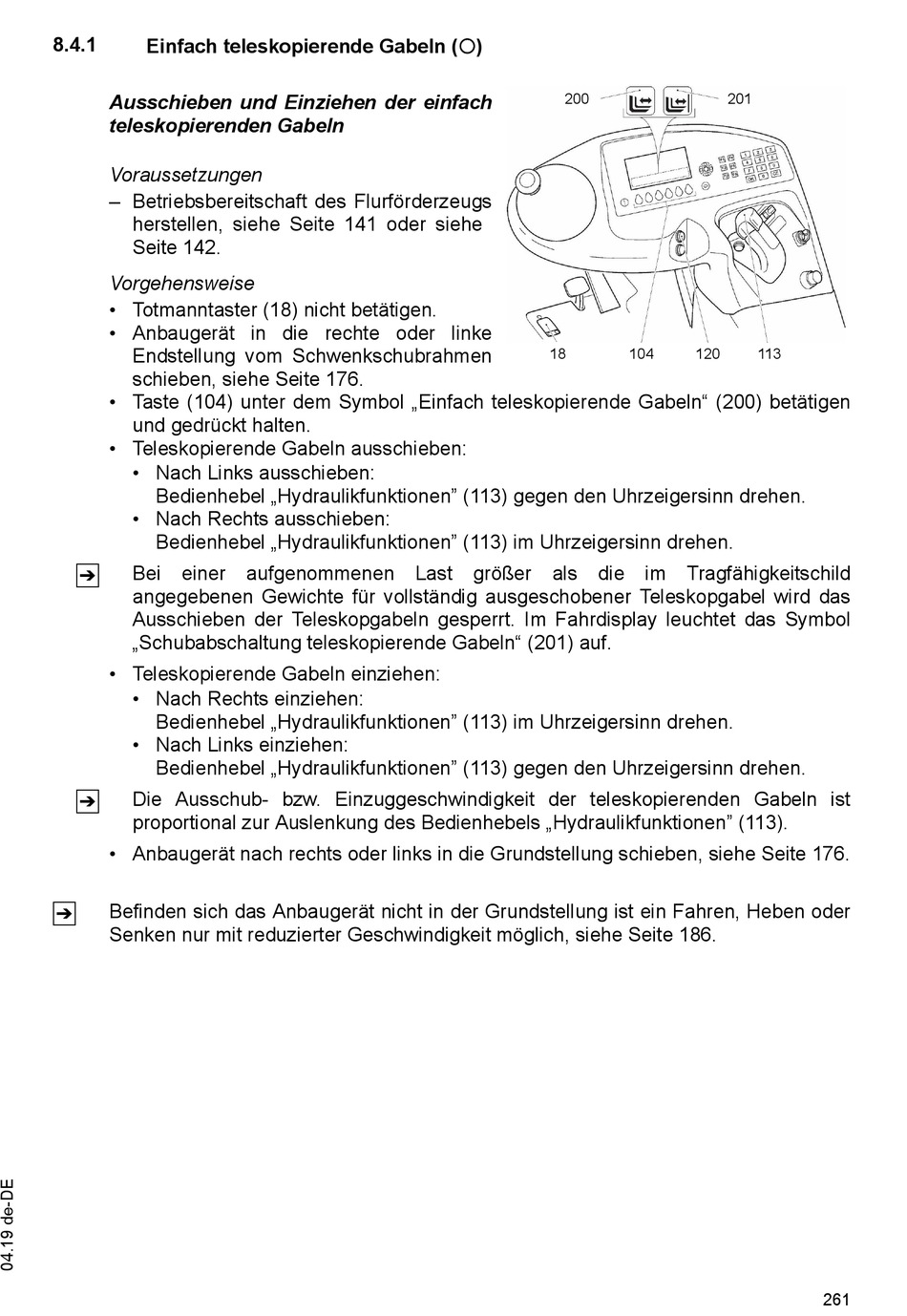

8.4.1

Einfach teleskopierende Gabeln (o)

Ausschieben und Einziehen der einfach
teleskopierenden Gabeln
Voraussetzungen
– Betriebsbereitschaft des Flurförderzeugs
herstellen, siehe Seite 141 oder siehe
Seite 142.
Vorgehensweise
• Totmanntaster (18) nicht betätigen.
• Anbaugerät in die rechte oder linke
Endstellung vom Schwenkschubrahmen
schieben, siehe Seite 176.
• Taste (104) unter dem Symbol „Einfach teleskopierende Gabeln" (200) betätigen
und gedrückt halten.
• Teleskopierende Gabeln ausschieben:
• Nach Links ausschieben:
Bedienhebel „Hydraulikfunktionen" (113) gegen den Uhrzeigersinn drehen.
• Nach Rechts ausschieben:
Bedienhebel „Hydraulikfunktionen" (113) im Uhrzeigersinn drehen.
Z
Bei einer
angegebenen Gewichte für vollständig ausgeschobener Teleskopgabel wird das
Ausschieben der Teleskopgabeln gesperrt. Im Fahrdisplay leuchtet das Symbol
„Schubabschaltung teleskopierende Gabeln" (201) auf.
• Teleskopierende Gabeln einziehen:
• Nach Rechts einziehen:
Bedienhebel „Hydraulikfunktionen" (113) im Uhrzeigersinn drehen.
• Nach Links einziehen:
Bedienhebel „Hydraulikfunktionen" (113) gegen den Uhrzeigersinn drehen.
Z
Die Ausschub- bzw. Einzuggeschwindigkeit der teleskopierenden Gabeln ist
proportional zur Auslenkung des Bedienhebels „Hydraulikfunktionen" (113).
• Anbaugerät nach rechts oder links in die Grundstellung schieben, siehe Seite 176.
Z
Befinden sich das Anbaugerät nicht in der Grundstellung ist ein Fahren, Heben oder
Senken nur mit reduzierter Geschwindigkeit möglich, siehe Seite 186.
aufgenommenen Last
200
18 104
größer als die im
201
120 113
Tragfähigkeitschild
261
