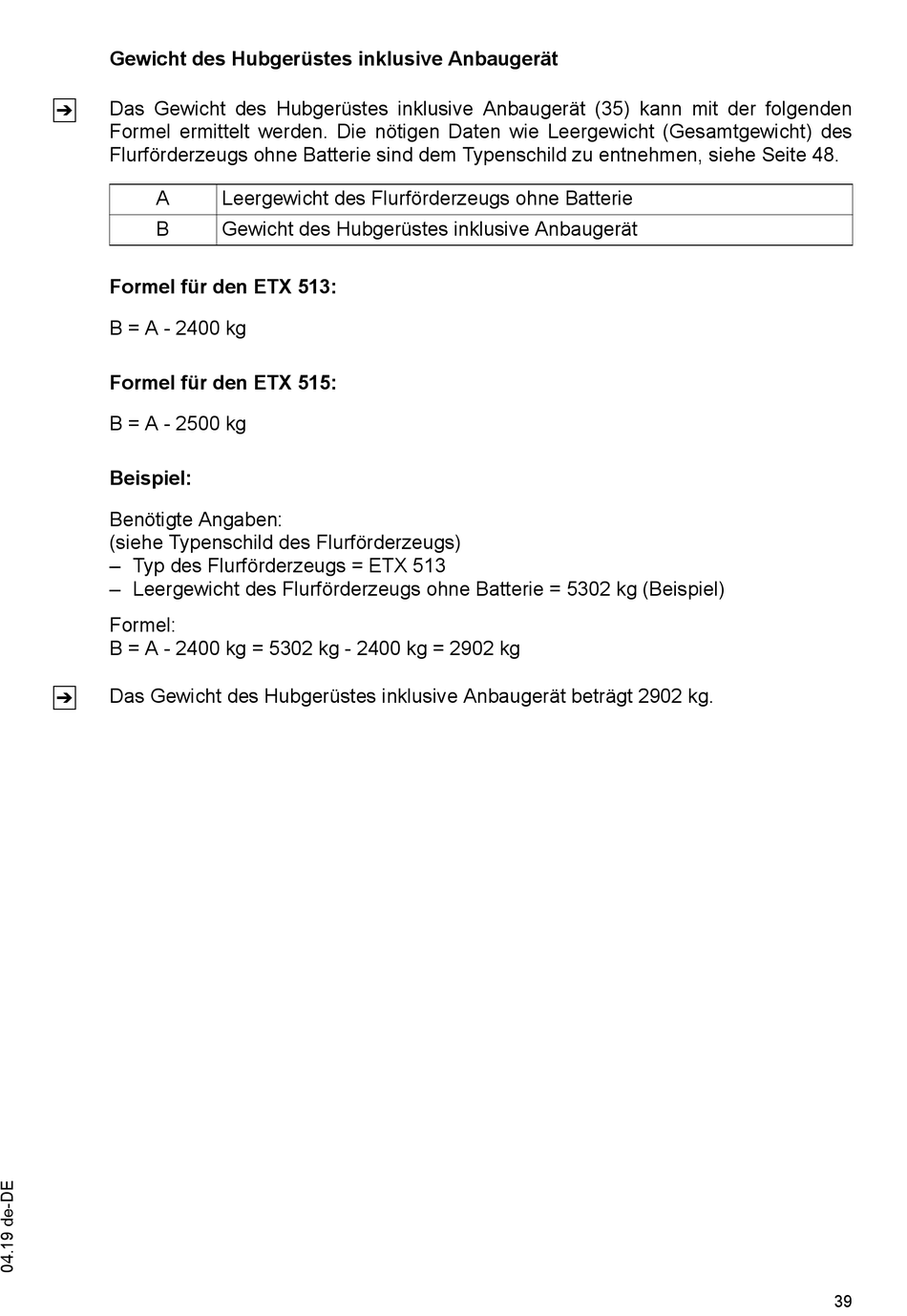

Gewicht des Hubgerüstes inklusive Anbaugerät
Z
Das Gewicht des Hubgerüstes inklusive Anbaugerät (35) kann mit der folgenden
Formel ermittelt werden. Die nötigen Daten wie Leergewicht (Gesamtgewicht) des
Flurförderzeugs ohne Batterie sind dem Typenschild zu entnehmen, siehe Seite 48.
A Leergewicht des Flurförderzeugs ohne Batterie
B Gewicht des Hubgerüstes inklusive Anbaugerät
Formel für den ETX 513:
B = A - 2400 kg
Formel für den ETX 515:
B = A - 2500 kg
Beispiel:
Benötigte Angaben:
(siehe Typenschild des Flurförderzeugs)
– Typ des Flurförderzeugs = ETX 513
– Leergewicht des Flurförderzeugs ohne Batterie = 5302 kg (Beispiel)
Formel:
B = A - 2400 kg = 5302 kg - 2400 kg = 2902 kg
Z
Das Gewicht des Hubgerüstes inklusive Anbaugerät beträgt 2902 kg.
