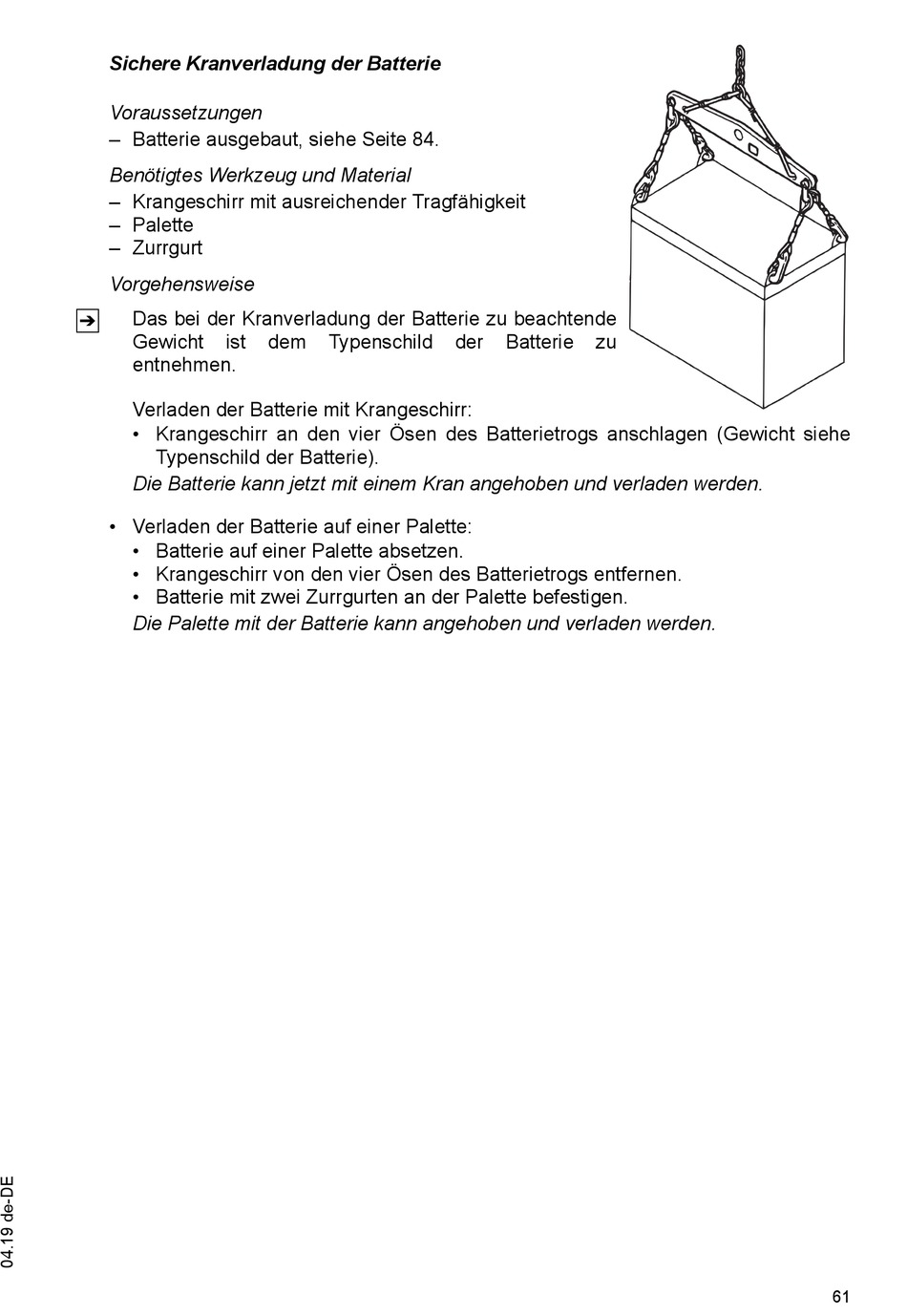

Sichere Kranverladung der Batterie
Voraussetzungen
– Batterie ausgebaut, siehe Seite 84.
Benötigtes Werkzeug und Material
– Krangeschirr mit ausreichender Tragfähigkeit
– Palette
– Zurrgurt
Vorgehensweise
Z
Das bei der Kranverladung der Batterie zu beachtende
Gewicht ist
entnehmen.
Verladen der Batterie mit Krangeschirr:
• Krangeschirr an den vier Ösen des Batterietrogs anschlagen (Gewicht siehe
Typenschild der Batterie).
Die Batterie kann jetzt mit einem Kran angehoben und verladen werden.
• Verladen der Batterie auf einer Palette:
• Batterie auf einer Palette absetzen.
• Krangeschirr von den vier Ösen des Batterietrogs entfernen.
• Batterie mit zwei Zurrgurten an der Palette befestigen.
Die Palette mit der Batterie kann angehoben und verladen werden.
dem Typenschild der Batterie zu
