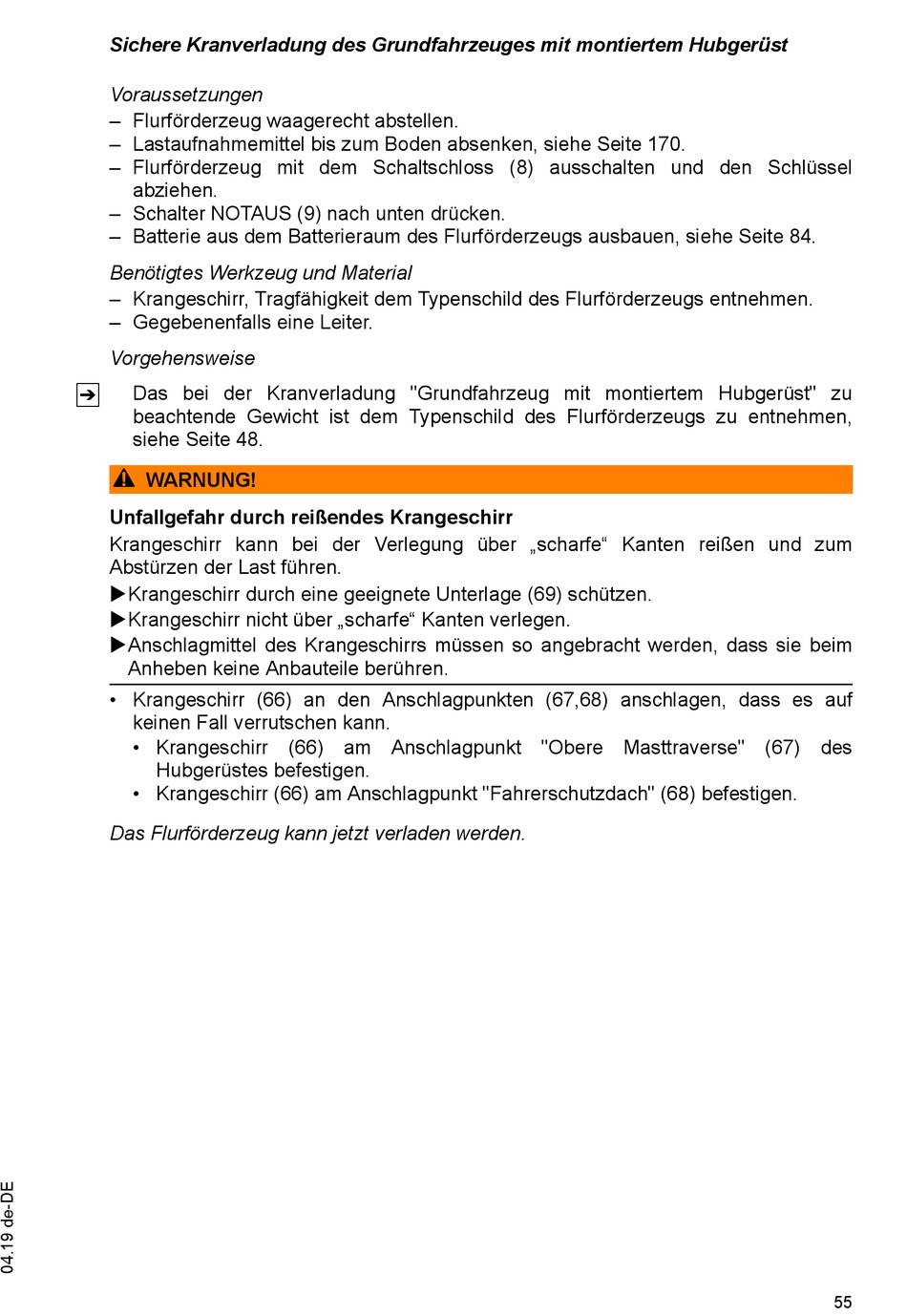

Jungheinrich ETX 513 Betriebsanleitung Seite 57

Sichere Kranverladung des Grundfahrzeuges mit montiertem Hubgerüst
Voraussetzungen
– Flurförderzeug waagerecht abstellen.
– Lastaufnahmemittel bis zum Boden absenken, siehe Seite 170.
– Flurförderzeug mit dem Schaltschloss (8) ausschalten und den Schlüssel
abziehen.
– Schalter NOTAUS (9) nach unten drücken.
– Batterie aus dem Batterieraum des Flurförderzeugs ausbauen, siehe Seite 84.
Benötigtes Werkzeug und Material
– Krangeschirr, Tragfähigkeit dem Typenschild des Flurförderzeugs entnehmen.
– Gegebenenfalls eine Leiter.
Vorgehensweise
Z
Das bei der Kranverladung "Grundfahrzeug mit montiertem Hubgerüst" zu
beachtende Gewicht ist dem Typenschild des Flurförderzeugs zu entnehmen,
siehe Seite 48.
WARNUNG!
Unfallgefahr durch reißendes Krangeschirr
Krangeschirr kann bei der Verlegung über „scharfe" Kanten reißen und zum
Abstürzen der Last führen.
uKrangeschirr durch eine geeignete Unterlage (69) schützen.
uKrangeschirr nicht über „scharfe" Kanten verlegen.
uAnschlagmittel des Krangeschirrs müssen so angebracht werden, dass sie beim
Anheben keine Anbauteile berühren.
• Krangeschirr (66) an den Anschlagpunkten (67,68) anschlagen, dass es auf
keinen Fall verrutschen kann.
• Krangeschirr (66) am Anschlagpunkt "Obere Masttraverse" (67) des
Hubgerüstes befestigen.
• Krangeschirr (66) am Anschlagpunkt "Fahrerschutzdach" (68) befestigen.
Das Flurförderzeug kann jetzt verladen werden.
55
