Jungheinrich ETX 513 Betriebsanleitung Seite 231

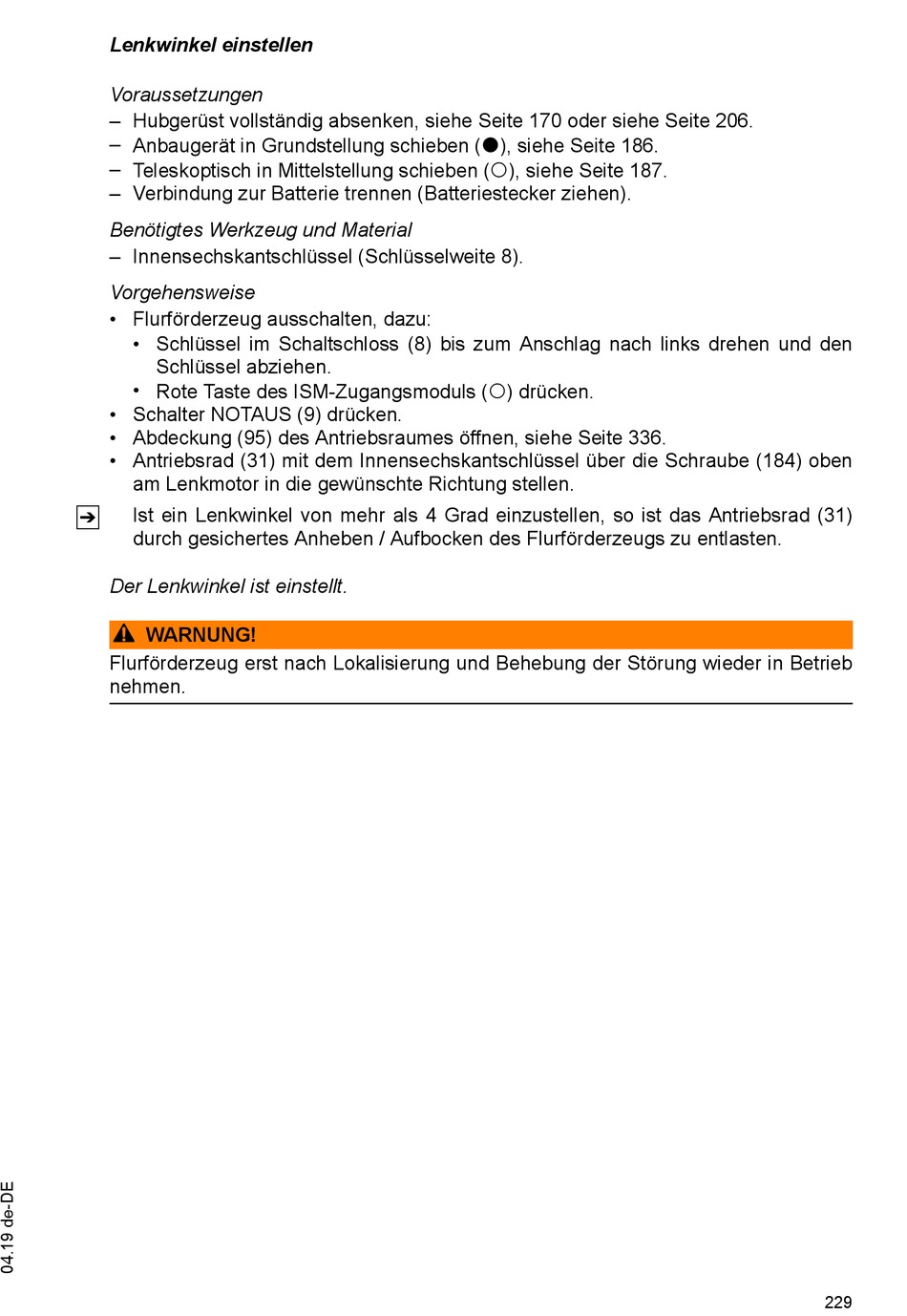

Lenkwinkel einstellen
Voraussetzungen
– Hubgerüst vollständig absenken, siehe Seite 170 oder siehe Seite 206.
– Anbaugerät in Grundstellung schieben (t), siehe Seite 186.
– Teleskoptisch in Mittelstellung schieben (o), siehe Seite 187.
– Verbindung zur Batterie trennen (Batteriestecker ziehen).
Benötigtes Werkzeug und Material
– Innensechskantschlüssel (Schlüsselweite 8).
Vorgehensweise
• Flurförderzeug ausschalten, dazu:
• Schlüssel im Schaltschloss (8) bis zum Anschlag nach links drehen und den
Schlüssel abziehen.
• Rote Taste des ISM-Zugangsmoduls (o) drücken.
• Schalter NOTAUS (9) drücken.
• Abdeckung (95) des Antriebsraumes öffnen, siehe Seite 336.
• Antriebsrad (31) mit dem Innensechskantschlüssel über die Schraube (184) oben
am Lenkmotor in die gewünschte Richtung stellen.
Z
Ist ein Lenkwinkel von mehr als 4 Grad einzustellen, so ist das Antriebsrad (31)
durch gesichertes Anheben / Aufbocken des Flurförderzeugs zu entlasten.
Der Lenkwinkel ist einstellt.
WARNUNG!
Flurförderzeug erst nach Lokalisierung und Behebung der Störung wieder in Betrieb
nehmen.
229
