Stereo Line Eingänge - Phonic HELIX BOARD 12 UNIVERSAL Bedienungsanleitung

wie Keyboards, elektronische Drums, CD
Spieler, andere Mixer, usw.
Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen (also meist
zweipoligen) 6,3
verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in
Masse um. Der Ring muss mit Masse
verbunden sein,
unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen,
die Ihnen das Kapitel „Symmetrisch und Unsymmetrisch"
liefert.
Mikrofon- und Line Eingänge sollten nicht
gleichzeitig belegt werden, sonst kommt es zu
Beeinträchtigungen
Rückkopplungen, da sie sich den Schaltkreis
des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.

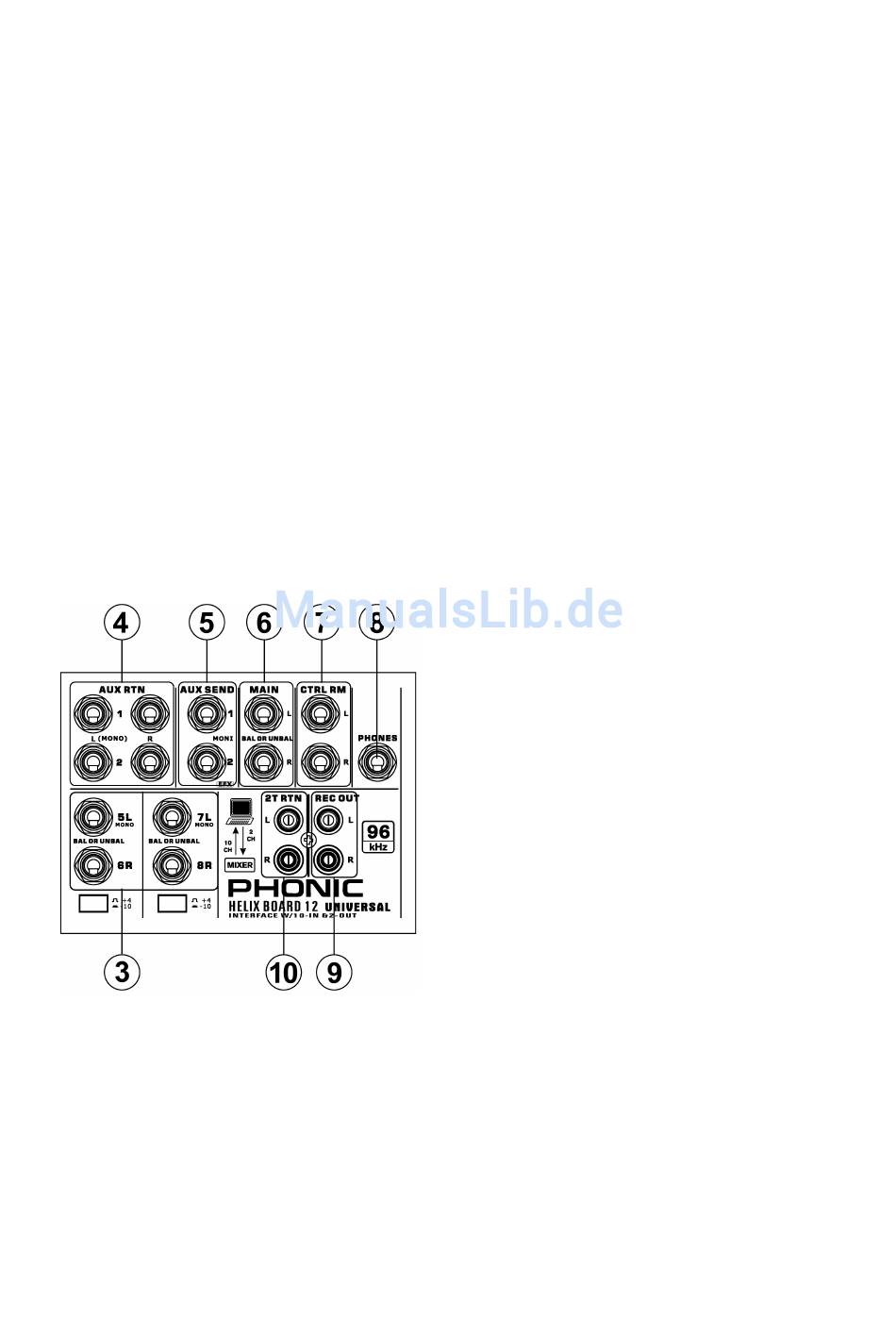

3. STEREO LINE EINGÄNGE
HELIX BOARD 12 UNIVERSAL verfügt über
zwei Stereo Kanalzüge, die jeweils mit zwei
symmetrischen, dreipoligen 6,3 mm Mono
Klinkenbuchsen ausgestattet sind (Sie können
aber auch unsymmetrische
anschließen). Diese Stereo Eingangskanäle
sind für stereophone Leitungspegel ausgelegt,
also die linken und
beispielweise eines Keyboards, eines E-
Drums, Synthesizers,
Effektgeräts, oder eines HiFi Geräts wie CD,
DVD, MD oder DAT Player. Die Klangregelung
und der Lautstärkeregler
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 12 UNIVERSAL
symmetrische oder
mm Klinkenstecker
wenn das Signal
der Signale und
Signale
rechten Ausgänge
Samplers, eines
sind mit
Doppelpotentiometern realisiert – eine Regler
bearbeitet gleichzeitig das linke und das rechte
Signal. Durch die
Eingangsempfindlichkeit von –10 dBV auf +4
dBu umzuschalten (#30), können hier sogar
die Ausgänge von
professionellem Studiopegel angeschlossen
werden.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird automatisch auch auf den
rechten Kanal gelegt, der Kanal verhält sich
dann wie ein reiner Monokanal (dies ist das
Geheimnis einer
Klinkenbuchse). Umgekehrt funktioniert dies
nicht, d.h. wenn Sie nur den rechten Eingang
verwenden, erscheint das Signal auch nur in
der rechten Summe.
4. AUX RTN 1 & 2
„AUX" steht für „Auxiliary" und bedeutet soviel
wie „Behelf". AUX RETURNS sind demnach
Hilfseingänge. Es handelt sich um ganz
normale Eingänge, genauso wie die unter #3
beschriebenen Stereoeingänge, die eben nicht
über ganz so viele Möglichkeiten verfügen.
Es handelt sich
Klinkenbuchsen, an
Rückführungen (daher „Returns"), also das
linke und rechte
externen Effektprozessors
werden. Sie können jedoch selbstverständlich
einfach als zusätzliche
Lautstärkeregler verwendet werden, wenn
Ihnen die Anzahl der Stereokanäle nicht
ausreicht. Die Lautstärkeregelung geschieht
mit den Reglern AUX RTN 1 & 2 (#34 – lesen
Sie bitte unbedingt dort die Anmerkungen in
Bezug auf das interne Effektgerät!).
Ist das Eingangssignal mono, verwenden Sie
bitte AUX RETURN 1. Dann sollte nur der linke
Eingang „L (MONO)" benutzt werden. Das
Signal wird damit automatisch auch auf den
rechten Kanal gelegt. Umgekehrt funktioniert
dies nicht, d.h. wenn Sie nur den rechten
Eingang verwenden, erscheint das Signal auch
nur in der rechten Summe.
Diese Automatik funktioniert jedoch nicht für
AUX RTN 2 – dies hat etwas mit dem
eingebauten Stereo Effektprozessor zu tun,
dessen Ausgangssignal auch auf die AUX
RTN 2 Schiene gelangt.
HINWEIS: Zum vollen Verständnis von „AUX"
Wegen und „AUX Returns" lesen Sie bitte
unbedingt die Ausführungen,
nächsten Punkt #5 gemacht werden!
Möglichkeit, die
anderen Mixern mit
„normalisierten"
um symmetrische
die meistens die
Ausgangssignal eines
angeschlossen
Eingänge mit
die beim
