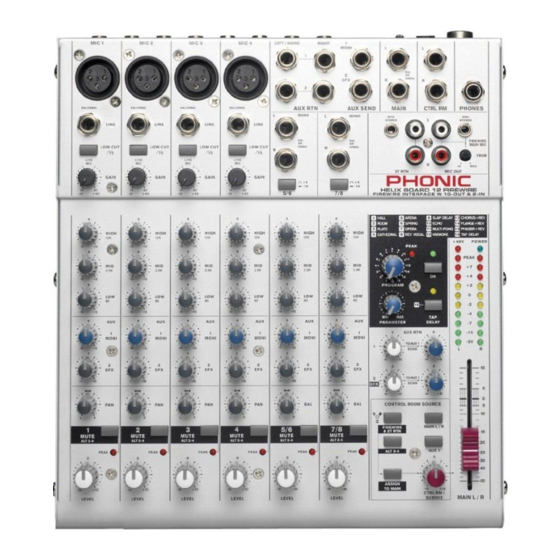

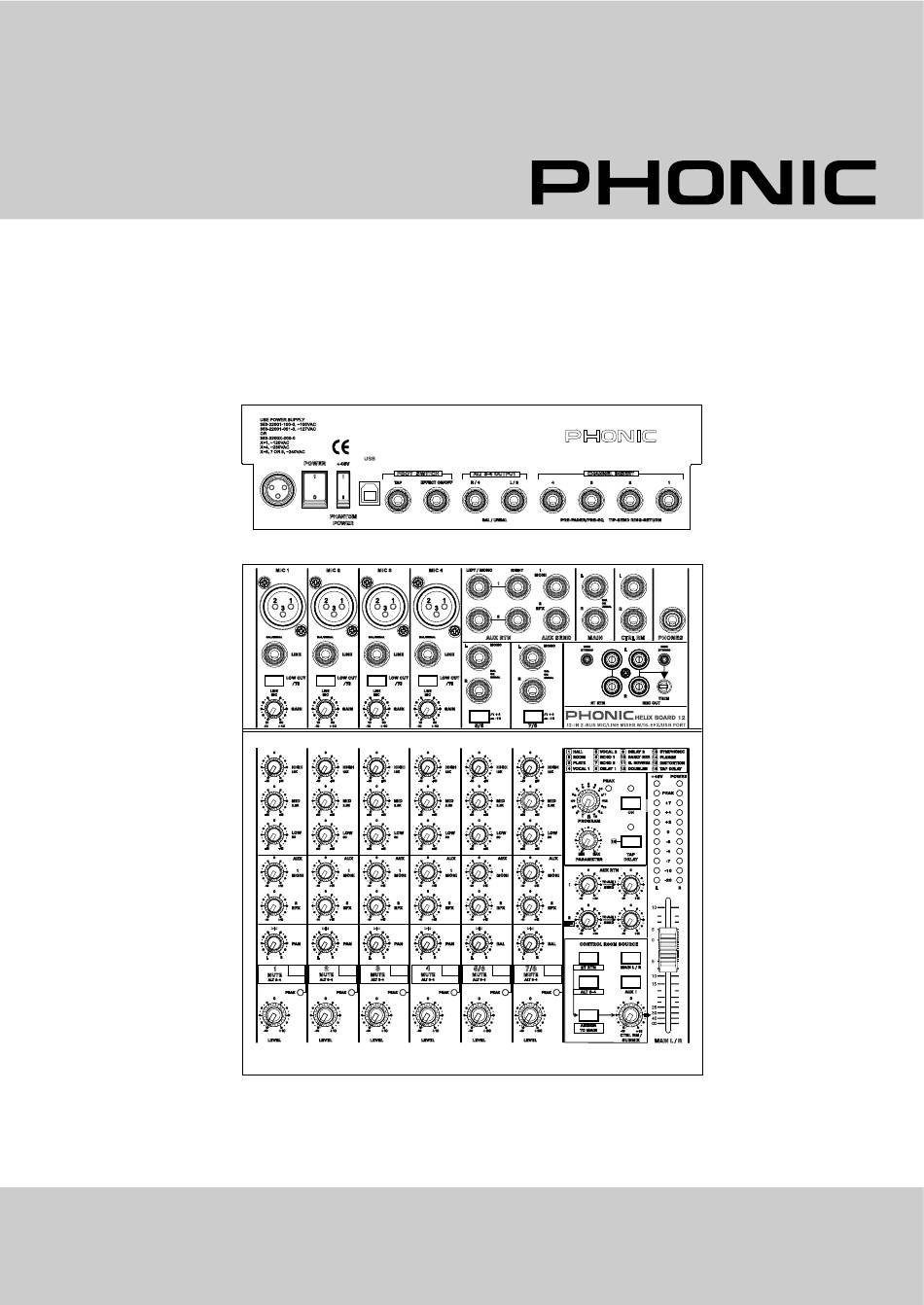

- Seite 1 HELIX BOARD 12 Kompaktmixer mit USB Schnittstelle BEDIENUNGSANLEITUNG...
-
Seite 2: Wichtige Sicherheitsanweisungen
WARNUNG: UM DIE GEFAHR VON FEUER ODER ELEKTRISCHEM SCHOCK ZU VERMEIDEN, SETZEN SIE DIESES GERÄT KEINER FEUCHTIGKEIT ODER REGEN AUS. VORSICHT: EINE VON DER BEDIENUNGSANLEITUNG ABWEICHENDE HANDHABUNG DES GERÄTS KANN GEFÄHRLICHE STRAHLUNGEN FREISETZEN! PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 3: Inhaltsverzeichnis
EINGANGSKANÄLE DIGITALE EFFEKT SEKTION (DSP)..................15 SUMMEN SEKTION........................17 ANWENDUNGS- und VERKABELUNGSBEISPIELE ..............20 ABMESSUNGEN........................21 TECHNISCHE DATEN ....................... 22 DIGITALE EFFEKTPROGRAMME .................... 24 BLOCKSCHALTBILD ......................... 25 GLOSSAR ..........................26 NACHSCHLAGEWERKE ......................27 PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 4: Einführung
Ausstattungsmerkmalen. Insert und Phantomspeisung in den Mono Kanälen 24-bit digitaler Stereo Multi-Effektprozessor mit 16 Helix Board 12 wurde für all diejenigen Anwender Programmen, je ein Parameter ist veränderbar, Tap entworfen, die einen kleinen, übersichtlichen Mixer Delay, auch per Fuß bedienbar allem für... -
Seite 5: Vor Der Inbetriebnahme
Bitte folgen Sie den Einstellungsvorschlägen wie Sie das mitgelieferte USB Kabel in den Anschluss am nachfolgend beschrieben. Bitte drehen Sie nicht erst Helix Board 12, danach in die USB Buchse an Ihrem mal alle Regler auf, bis die Kanäle clippen und Rechner. -
Seite 6: Richtiges Einpegeln
Verringerung der Rückkopplungsgefahr kann mithilfe eines Equalizers oder eines automatischen Feedback Unterdrückers (z.B. PHONIC I7100) erreicht werden. Es gibt beim HELIX BOARD 12 noch weitere, sehr genaue Methoden, die Pegel der einzelnen Kanäle einzustellen. Bitte lesen sie hierzu die Ausführungen im Menüpunkt PEGELANZEIGEN (#42). -
Seite 7: Typische Kabelverbindungen
Ausgangsseite (entweder XLR oder 6,3 mm TRS Klinke) und einen 2-polige Mono Klinke für die Last = Eingangsseite, wobei ausgangsseitig die Verbindung am Ring des Klinkensteckers getrennt werden sollte. Diese Vorgehensweise garantiert die besten Audioergebnisse bei elektronisch symmetrierten Ausgängen. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 8: Beschreibung Des Anschlussfelds
Kabel und achten Sie auf die 3. STEREO LINE EINGÄNGE richtige Steckerbelegung. HELIX BOARD 12 verfügt über einige Stereo Kanäle, die Wenn Sie ein Kondensatormikrofon oder eine aktive DI Box jeweils mit zwei symmetrischen 6,3 mm TRS Mono benutzen, benötigen Sie +48V Phantomspeisung. -
Seite 9: Rec Out L&R, Mini Stereo Und Trim
Kopfhörer angeschlossen. Hier kann das Signal abgehört werden, das in der Sektion CONTROL ROOM SOURCE (#38) angewählt wurde. Die Lautstärke wird mit dem Regler CTRL RM / SUBMIX (siehe auch #40) eingestellt. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 10: Beschreibung Der Stirnseite
Signal zwischen dem Hochpassfilter und der Dieser USB Anschluss ermöglicht, mit Hilfe des Klangregelung unterbrochen. Das Signal, das aus mitgelieferten USB Kabels, Ihr Helix Board 12 direkt dem Mixer herausgeführt wird, liegt an der Spitze des mit einem Computer oder Notebook zu verbinden. Sie Steckers an, das zurückgeführte Signal liegt am Ring... -
Seite 11: Regler Und Schalter
Mischpult, dessen Ausgänge an die Mikrofoneingänge angeschlossen wird, könnte Schaden nehmen, wenn Phantomspeisung aktiviert ist. Da Mischpulte und andere Geräte in der Regel Line Pegel abgeben, sollten deren Ausgänge immer Line Eingänge Mixer angeschlossen werden. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 12: Beschreibung Der Bedienfläche
Stellung, d.h. auf der “0” Position. Vermeiden Sie extreme Anhebungen oder Absenkungen einzelner Frequenzbereiche, da dadurch der Dynamikumfang einer Lautsprecheranlage extrem eingeschränkt wird und leicht die Grenzen des Systems erreicht sind. Außerdem kann unerwünschten Rückkopplungen kommen. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... - Seite 13 Masse geführt, verschwindet also im nach der Klangregelung, jedoch vor dem Kanalfader, „Nirwana“. Nicht so beim HELIX BOARD 12. Hier wird, d.h. dem Lautstärkeregler (#28) des Kanals. Somit ist wenn der Mute Schalter gedrückt ist, das Signal auf es unabhängig von der Kanallautstärke.
- Seite 14 Eingangsempfindlichkeit jeweiligen Kanals eingestellt werden, so dass der HELIX BOARD 12 optimal auf den Betriebspegel der angeschlossenen externen Geräte angepasst ist. Handelt es sich bei Eingangsquelle Gerät Konsumgüterbereich mit einem Ausgangspegel von – 10 dBV, sollte der Schalter gedrückt werden, um genügend Pegel im Kanal zu erhalten und einen...
-
Seite 15: Digitale Effekt Sektion (Dsp)
Der angewählte Effekt liegt auf der Rückführung AUX RETURN 2 / EFX (#36) an. 32. PARAMETER Jeder der 16 Effekte im HELIX BOARD 12 kann in seinem wichtigsten Parameter verändert werden. Dies geschieht mithilfe dieses PARAMETER Drehgebers. Für Einzelheiten, um welchen Parameter es sich jeweils handelt, schauen Sie bitte in der Tabelle DIGITALE EFFEKTPROGRAMME“... - Seite 16 Wiederholungen zuständig ist. Somit sind in diesem Effektprogramm sogar zwei verschiedene Parameter veränderbar! Der Fußschalter gehört nicht zum Lieferumfang, ist aber in jedem gut sortierten Musikgeschäft erhältlich. Wichtig ist, dass es dabei um einen Kontaktschalter („momentary switch“) handeln muss. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12...
-
Seite 17: Summen Sektion
STEREO AUX / EFX RETURN SEKTION einer Live Darbietung Pausenmusik über den 2T RTN HELIX BOARD 12 verfügt über zwei Stereo Returns Eingang einspielen, drücken Sie die entsprechenden ST RTN 1 und ST RTN 2. Der ST RTN 2 hat die Schalter. - Seite 18 „Unity Gain“ stehen, exakt den Eingangspegel des jeweiligen Kanals ablesen, also unabhängig von der Stellung des Lautstärkereglers des Kanals. Wenn Sie sich für die MUTE / ALT 3-4 Schiene entscheiden: Betätigen Sie den MUTE / ALT 3-4 PHONIC CORPORATION – Bedienungsanleitung Helix Board 12...
-
Seite 19: Usb-Anschluss
Wiedergabe. Im Falle von Windows ME und frühere Versionen brauchen Sie unter Umständen die Windows CD, um den korrekten Treiber zu finden. Alle Betriebssysteme, die jünger sind als Windows ME sollten das Helix Board 12 automatisch erkennen. Wenn Sie ein Mac Betriebssystem haben, wählen Sie einfach „USB Audio Codec“ in der Sektion Sound der Systempräferenzen. -
Seite 20: Anwendungs- Und Verkabelungsbeispiele
So kommen Sie womöglich auch auf ungewöhnliche Lösungen bei Aufgaben in der Beschallungs- und Aufnahmetechnik. Das Helix Board 12 ist mit zahlreichen Möglichkeiten ausgestattet, die Ihnen die Arbeit im Studio oder Live erheblich vereinfachen. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 21: Abmessungen
ABMESSUNGEN 86.0 mm / 3.4 inches 245.4 mm / 9.7 inches 81.5 mm / 3.2 inches 240.0 mm / 9.4 inches 66.0 mm / 2.6 inches Die Maße sind in mm/inch angegeben. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 22: Technische Daten
Alle anderen Eingänge +22 dBu Symmetrische Ausgänge +28 dBu Unsymmetrische Ausgänge +22 dBu Impedanzen Mikrofoneingang 2k Ohm Alle anderen Eingänge (außer Inserts) 10k Ohm 2-Spur Cinch Ausgänge 1,1k Ohm Alle anderen Ausgänge 150 Ohm PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... - Seite 23 220 ~ 240 V, 50 / 60 Hz Gewicht 2,6 kg Abmessungen (B x H x T) 245,4 x 86 x 271,3 mm Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12...
-
Seite 24: Digitale Effektprogramme
Verzögerungszeit durch zweimaliges Antippen der TAP DELAY Taste TAP DELAY bzw. eines Fußschalters definiert wird. Die Anzahl der Wiederholungen wird mit dem 100 ms (600 bpm) – Verzögerungszeit Regler PARAMETER eingestellt. 2690 ms (22,3 bpm) PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 25: Blockschaltbild
BLOCKSCHALTBILD PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 26: Glossar
Highpass filter +48V Hochpass Filter. Ein Filter, das nur die hohen Frequenzen 48V Gleichspannung, auch Phantomspeisung genannt, an durchlässt, die tiefen Frequenzen am Passieren hindert. Mikrofoneingängen. Dient Speisung Kondensatormikrofonen und aktiven DI Boxen. PHONIC CORPORATION – Bedienungsanleitung Helix Board 12... -
Seite 27: Nachschlagewerke
NACHSCHLAGEWERKE Für alle, die an weiterführender Literatur über Beschallungs- und Tontechnik interessiert sind, empfiehlt Phonic folgende Nachschlagewerke: _ Sound System Engineering by Don and Carolyn Davis, Focal Press, ISBN: 0-240-80305-1 _ Sound Reinforcement Handbook by Gary D. Davis, Hal Leonard Publishing Corporation,... - Seite 28 PHONIC CORPORATION – Bedienungsanleitung Helix Board 12...
