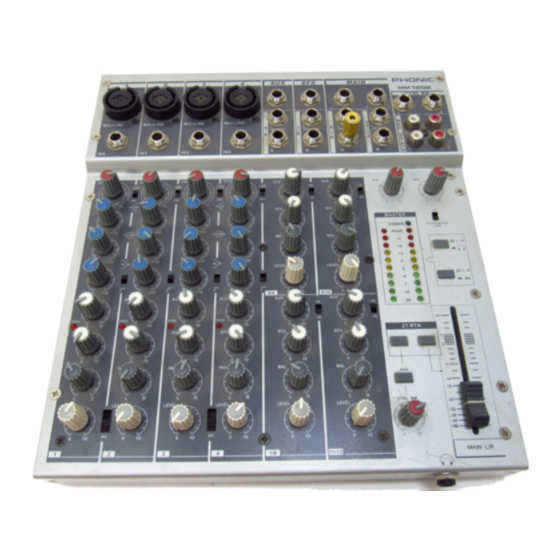

- Seite 1 KOMPAKT MIXER 1002/ 1202 BEDIENUNGSANLEITUNG...
-
Seite 2: Sicherheitsanweisungen
Plastikteile angreifen könnten. Regelmäßige Pflege und Überprüfung beschert Ihnen eine lange Lebensdauer und höchste Zuverlässigkeit. Ihr Phonic MM1002/MM1202 wurde beim Hersteller sorgfältig verpackt, der Karton ist konstruiert um das Gerät vor rohem Umgang zu schützen. Wir raten Ihnen die Verpackung und den Inhalt sorgfältig nach etwaigen Zeichen von Beschädigung zu überprüfen, die auf dem Transportwege entstanden sein kann. -
Seite 3: Inhaltsverzeichnis
ERSTE SCHRITTE..........14 ANW ENDUNGEN..........15 ABMESSUNGEN..........17 TECHNISCHE DATEN.........18 BLOCK DIAGRAMM..........20 NACHSCHLAGEW ERKE........22 Phonic behält sich Änderungen ohne vorherige Ankündigung vor. V1.1 Nov. 14, 2002... -
Seite 4: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich für einen Phonic Mixer der MM Serie entschieden haben. Die Mixer der MM Serie sind äußerst robust gebaut, ideal für kleine Live Beschallungen, Recording und feste Installationen. Damit Sie die Möglichkeiten des Mixers möglichst erschöpfend nutzen können, studieren Sie bitte diese Bedienungsanleitung sorgfältig. -
Seite 5: Verkabelung
VERKABELUNG... -
Seite 6: Typische Anschlusskabel
TYPISCHE ANSCHLUSSKABEL SYMMETRISCH UND UNSYMMETRISCH Die meisten Störungen bei Audioinstallationen werden durch falsche und beschädigte Steckverbindungen hervorgerufen. Um eine ordnungsgemäße Verkabelung Ihrer Anlage zu gewährleisten sollten Sie die folgenden Abschnitte aufmerksam durchlesen, es sei denn Sie sind schon mit den Begriffen symmetrisch und unsymmetrisch vertraut. -
Seite 7: Die Korrekte Kabelführung Bei Symmetrischen Verbindungen
Schauen wir uns noch mal das unsymmetrische System an. Dort fließt der Strom des Signals vom Signalleiter zum Masseleiter, also von plus nach minus. Das Massepotential der beiden verbundenen Geräte ist aber nicht identisch. Das bedeutet dass dieses System viel eher von äußeren Störeinstreuungen beeinflusst wird. -
Seite 8: Beschreibung Des Kanalzuges
BESCHREIBUNG DES KANALZUGES 1 MIC/LINE MM1002(Ch1~2)/ MM1202 (Ch1~4) Mikrofone werden an die Combobuchsen angeschlossen, d.h. die Verwendung von XLR- und Klinkensteckern ist gleichermaßen möglich. Verwenden sie bitte nur professionelle, niederohmige Mikrofone und ordnungsgemäße Kabelverbindungen, um bestmögliche Ergebnisse zu erzielen. Wenn ein Klinkenstecker im Comboeingang eingesteckt ist, kann das anliegende Signal von einem Mikrofon oder einem Line Pegel Gerät stammen. - Seite 9 3 Mikrofonkanäle, einen für das M-Signal und die anderen beiden für das S-Signal, und zwar für +S und –S. Die Phonic Mixer der MM-Serie sind mit einer einzigartigen M/S-Matrix ausgerüstet, die Ihnen den ganzen Prozess stark vereinfachen. Sie brauchen sich keine Sorgen mehr über zu wenig Kanäle oder die Spezialverkabelung zu machen.
- Seite 10 M/S STEREO MIKROFONIE M/S ist eine Abkürzung für Mitte/Seite. Man braucht zwei Mikrofone für M/S Stereomikrofonie, eins mit Nierencharakteristik, das auf die Mitte zeigt, eins mit Acht-Charkateristik, das auf die Seite zeigt. Das Achter-Mikrofon nimmt die linke Signalhälfte mit einer Phasenlage ab, die rechte Signalhälfte mit der entgegen gesetzten Phase.
-
Seite 11: Beschreibung Der Summensektion
10 STEREO EINGANG Diese hochohmigen Eingänge sind für 2-polige Klinkenstecker vorgesehen. Hier können Keyboards, Drum Computer, Synthesizer, Effektgeräte und andere Zuspieler angeschlossen werden. Liegt das Quellsignal nur mono vor, benutzen Sie bitte nur den linken Eingang. 11 +4/-10 SCHALTER Der Stereo Eingangskanal ist für 6,3mm Klinkenstecker vorgesehen. Es gibt zwei Empfindlichkeitsstufen. - Seite 12 19 EFX AUSGANGSREGLER (NUR MM1202) Mit diesem Regler wird die Lautstärke des EFX-Summensignals bestimmt, das an der Buchse EFX (14) anliegt. 20 AUX AUSGANGSREGLER (NUR MM1202) Dieser Regler bestimmt die Ausgangslautstärke des AUX Summensignals, das an der Buchse AUX (15) anliegt. 21 +48V PHANTOM PWR Phantomspeisung Mit diesem Schiebeschalter wird die Phantomspeisung global an- und ausgeschaltet.
-
Seite 13: Beschreibung Der Rückseite
BESCHREIBUNG DER RÜCKSEITE 30 POWER SUPPLY (NETZTEIL ANSCHLUSS) Hier wird das mitgelieferte Netzteil angeschlossen. Stellen Sie zuerst diese Verbindung her bevor Sie das Netzteil an die 230V Netzdose anschließen. 31 NETZSCHALTER Dieser Schalter schaltet die Netzverbindung des Gerätes an oder ab. -
Seite 14: Erste Schritte
ERSTE SCHRITTE Die im folgenden beschriebene Vorgehensweise ist äußerst wichtig. Auch wenn Sie sonst nicht gerne Bedienungsanleitungen lesen, sollten Sie den folgenden Abschnitt unbedingt lesen. Schalten Sie das Gerät erst ein, nachdem Sie alle nötigen Kabelverbindungen hergestellt haben. Sie können nun mit der Einstellung der einzelnen Kanäle beginnen. -
Seite 15: Anwendungen
ANWENDUNGEN STANDARD VERBINDUNGEN... -
Seite 16: Live Band Verk Abelung
LIVE BAND VERK ABELUNG... -
Seite 17: Abmessungen
ABMESSUNGEN MM1002 MM1202 Die Maßangaben sind in mm/inch. -
Seite 18: Technische Daten
TECHNISCHE DATEN MM1002 MM1202 Eingänge Symmetrische Mono Mic/Line Kanäle Symmetrische Stereo Line Kanäle 2-Spur Eingang Ausgänge Stereo Summen L/R TRS Klinke, symmetrisch TRS Klinke, symmetrisch Aux Sends 2, TRS, unsymmetrisch 2, TRS, unsymmetrisch Kopfhörer Control Room TRS, unsymmetrisch TRS, unsymmetrisch Kanalzüge Aux Regler Pan/Balance Regler... - Seite 19 Verstärkung) Stromaufnahme 20 Watt 20 Watt Gewicht 1,5kg 3 kg Abmessungen (B x H x T) 190 x 56 x 233 mm 240 x 56 x 276 mm Aufgrund ständiger technischer Weiterentwicklung behält sich Phonic Änderungen ohne vorherige Ankündigung vor.
-
Seite 20: Block Diagramm
BLOCK DIAGRAMM MM1002... - Seite 21 MM1202...
-
Seite 22: Nachschlagewerke
NACHSCHLAGEWERKE Für alle, die an weiterführender Literatur über Beschallungs- und Tontechnik interessiert sind, empfiehlt Phonic folgende Nachschlagewerke: Sound System Engineering by Don and Carolyn Davis, Focal Press, ISBN: 0-240-80305-1 Sound Reinforcement Handbook by Gary D.Davis, Hal Leonard Publishing Corporation,ISBN: 0-...
