werden (der Fußschalter gehört nicht zum
Lieferumfang). War
Ausschalten des Mischpults ausgeschaltet,
bleibt er auch dann ausgeschaltet, wenn
danach der Mixer wieder eingeschaltet
wird, da der Effektchip über eine Memory
Funktion verfügt,
verwendeten Zustand
Effektprogramm speichert. Sollten Sie zum
Aktivieren des Effekts keinen Fußschalter
parat haben, kann auch ein (offener)
Klinkenstecker verwendet werden, bei dem
die Spitze und der Schaft kurzgeschlossen
(verbunden) ist
Fußschalterbuchse einstecken, und der
Effekt ist wieder eingeschaltet.
SUMMEN SEKTION

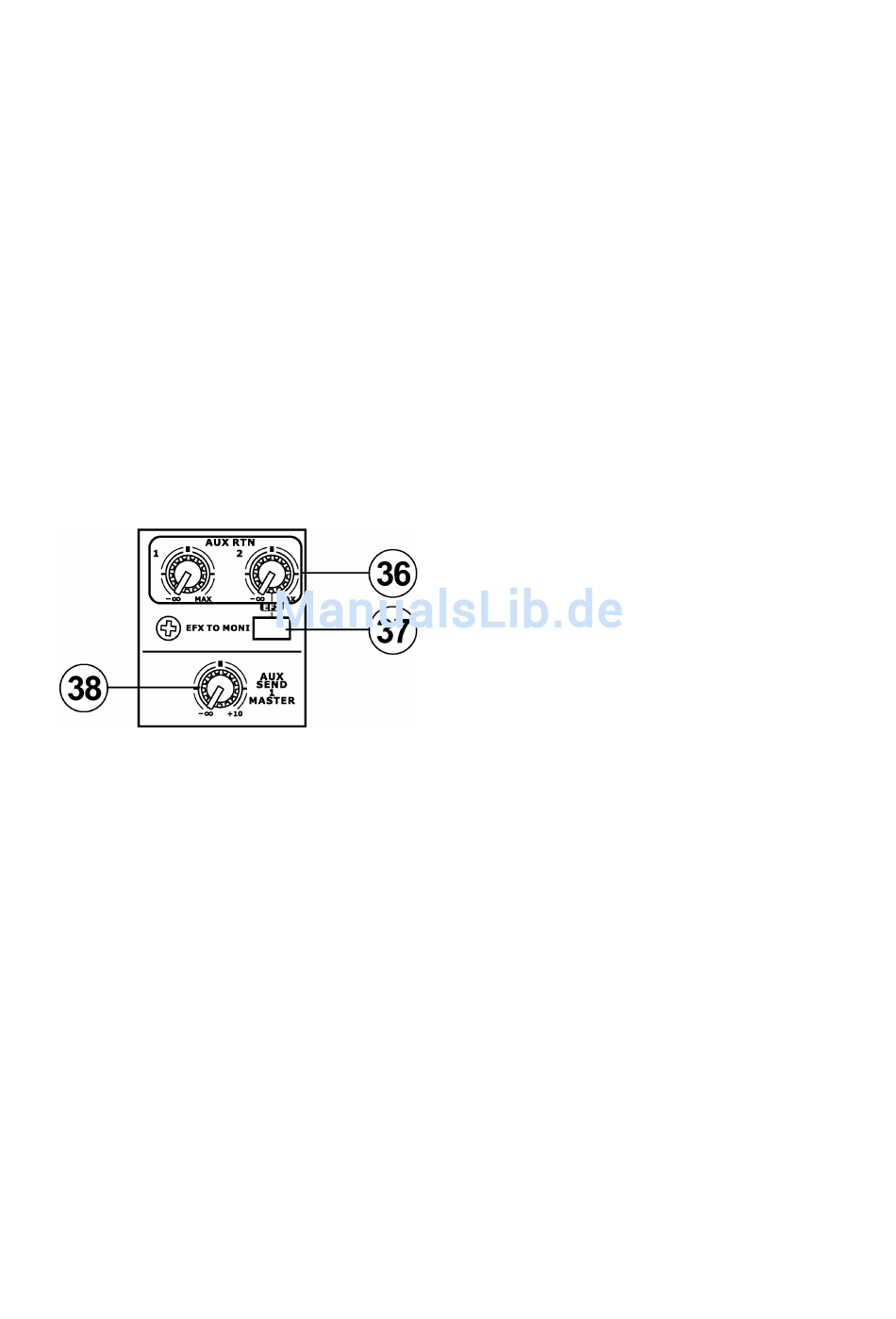

36. AUX RTN 1 & AUX RTN 2 /
EFX
Diese beiden Drehregler
Lautstärkeregler für die beiden Hilfseingänge
AUX RETURN 1 und 2 (#4). Wenn Sie die
Regler ganz nach rechts drehen, bekommen
Sie eine Verstärkung des Signals um 10 dB.
Ganz nach links gedreht sind die Signale
ausgeblendet. In der 12-Uhr Position ist die
Unity Gain Position, bei der weder eine
Anhebung noch eine Absenkung des Signals
stattfindet.
Die Signale werden direkt auf die Summe L/R
geleitet.
Der Drehregler AUX RTN 2 ist zusätzlich mit
EFX beschriftet. Normalerweise wird hiermit
die Ausgangslautstärke
Effektgeräts (# 33 ~ #35) kontrolliert. Dies
jedoch nur, solange die Klinkenbuchsen AUX
RTN 2 nicht belegt sind. Die sind nämlich mit
einer Schaltfunktion versehen, die den internen
Signalweg vom DSP zum Regler unterbricht,
sobald dort ein Klinkenstecker eingesteckt
wird.
37. EFX TO MONI
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 12 UNIVERSAL
der Effekt vor
welche den zuletzt
inklusive
– kurz in die
sind die
des internen
Wird dieser Schalter gedrückt, gelangt das
Signal, das vom Regler AUX RTN 2 kontrolliert
wird, nicht nur in die Summe L/R, sondern zu
gleichen Teilen auch in den Ausspielweg AUX
SEND 1 / MONI.
In vielen Fällen wird der Ausspielweg AUX
SEND 1 zum Ansteuern von Monitorsystemen
verwendet, sei es live in Form von „Wedges"
oder im Studio für den Kopfhörermix. Mithilfe
dieses Schalters können Sie nun das Signal
aus dem internen Effektgerät auch in den
Bühnenmonitoren hörbar machen (man nennt
diese Funktion „Effect to monitor").
ACHTUNG: Dieser Schalter sollte mit Vorsicht behandelt
werden, Effekt im
Rückkopplungsschwelle!
TIPP: Verwenden Sie diesen Schalter, um Ihr
EFX Signal auf einer Spur im Computer
aufzunehmen! Sie müssen hierfür einfach den
FireWire/USB WAHLSCHALTER (#39) auf
„AUX1/2" stellen.
38. AUX SEND 1 MASTER
Die Eingangskanäle im HELIX BOARD 12
UNIVERSAL verfügen
Ausspielwege. Die Signale aus den einzelnen
Reglern AUX SEND 1 werden in einer Stereo
Sammelschiene zusammengefasst und in der
Gesamtlautstärke mit diesem Stereoregler
kontrolliert. Danach gelangt ein zu einem
Monosignal
Summensignal an den Ausgang AUX SEND 1
(#5). Wird in der CONTROL ROOM SOURCE
Sektion (#41) der Schalter AUX 1 gedrückt,
gelangt das Stereosignal AUX SEND 1 L/R in
die stereophone Abhörsektion. Dort kann es
optisch und akustisch überprüft werden (mehr
dazu unter #41 ~ #43 sowie #45)
Ganz nach links gedreht, ist das Signal des
Ausspielwegs ausgeblendet, in der 12-Uhr
Position des Reglers befindet sich die „Unity
Gain" Stellung, rechts davon kann das Signal
bis max. +10 dB angehoben werden.
39. FIREWIRE/USB
WAHLSCHALTER AUX 1/2 –
ALT 3/4 - MAIN
Monitor senkt die
jeweils über zwei
zusammengefasstes
