BESCHREIBUNG DES
ANSCHLUSSFELDS
Wahrscheinlich verraten wir Ihnen nichts
Neues - hier schließen sie alles an: Mikrofone,
Instrumente mit Line Pegel, Effektgeräte,
Kopfhörer, Aufnahmegerät, ein PA System,
etc.
Machen Sie sich keine Gedanken über Pegel,
Symmetrie, Impedanzen, Polung und andere
Anschlussprobleme. Vergessen Sie's! An das
HELIX BOARD 12 UNIVERSAL können Sie
(fast) alles anschließen. Hier verraten wir
Ihnen, warum:
•
Bis auf wenige Ausnahmen sind alle
Ein- und Ausgänge symmetriert.
•
Jeder Eingang akzeptiert nahezu jede
Ausgangsimpedanz.
•
Die Summenausgänge Links/Rechts
liefern 28 dBu an 600 Ohm.
•
Die Phasen der Ein- und Ausgänge
sind identisch.
Führen Sie bitte bei jedem Anschluss einer
neuen Signalquelle die Einstellungsanleitung
gemäß „RICHTIG EINPEGELN" durch.

Pult Oberseite

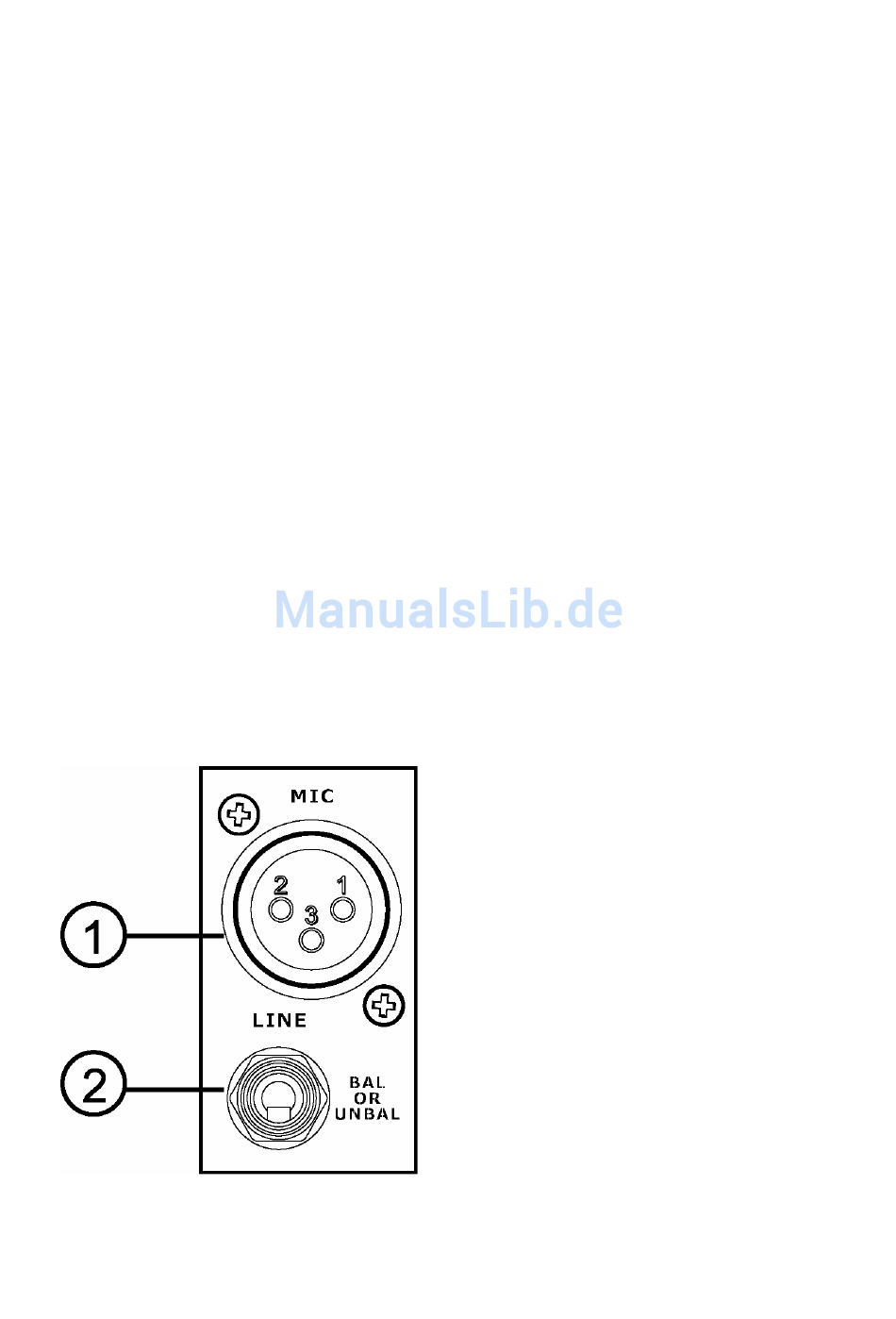

1. XLR BAL
EINGÄNGE
Die symmetrischen Mikrofoneingänge sind als
weibliche XLR Buchsen
werden Geräte angeschlossen,
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 12 UNIVERSAL
/ UNBAL MIC
ausgelegt. Hier
deren
Ausgangssignal sogenannten „Mikrofonpegel"
haben, also Mikrofone
gedacht...) und DI Boxen. Es gibt allerdings
auch Geräte, die im Ausgang XLR Buchsen
verwenden, deren Ausgangspegel jedoch +4
dBu beträgt. Die
angeschlossen werden, der Eingangspegel
wäre sehr wahrscheinlich zu hoch und würde
die Eingangsschaltung verzerren, noch bevor
Sie mit dem Gain Regler irgendetwas dagegen
tun könnten. Verwenden Sie für solche Signale
die Line Eingänge.
Wir empfehlen die
professionellen Mikrofonen mit symmetrischen
Ausgängen, egal ob dynamisch, Kondensator-
oder Bändchenmikrofon. Benutzen Sie bitte
nur hochwertige, niederohmige Kabel und
achten Sie auf die richtige Steckerbelegung.
Die Belegung der XLR Buchsen entspricht
dem internationalen Standard: 1 = Masse, 2 =
positiv, 3 = negativ.
Kondensatormikrofone und aktive DI Boxen
brauchen zum
Spannungsversorgung. Diese wird in der
Regel direkt über die Audioleitung, also das
Mikrofonkabel, mit
Phantomspeisung hergestellt. Wenn Sie die
Phantomspeisung einschalten, sollten alle
Lautstärke Regler (Eingangskanäle, Master)
runter gedreht sein.
Störgeräusche in
Lautsprechern zu vermeiden, sollten Sie
Kondensatormikrofone
solange die Phantomspeisung eingeschaltet
ist.
Also: Erst Mikrofon oder DI Box einstecken,
dann Phantomspeisung einschalten.... (mehr
zur Phantomspeisung bei #17).
WARNUNG: Wir gehen zwar davon aus, dass Sie als
stolzer Besitzer eines hochwertigen Mischpults wie das
HELIX BOARD 12 UNIVERSAL keine unsymmetrischen
Mikrofone in Ihrem Arsenal haben – dennoch: Verwenden
Sie niemals ein unsymmetrisches Mikrofon, wenn die
Phantomspeisung eingeschaltet ist – es könnte extremen
Schaden nehmen. Lassen Sie die Phantomspeisung auch
dann ausgeschaltet, wenn Sie nur dynamische Mikrofone
verwenden. Professionelle dynamische Mikrofone sind
zwar symmetrisch, und der Begriff „Phantomspeisung"
deutet eigentlich darauf hin, dass diese Speisespannung
für das Mikrofon „unsichtbar" ist, dennoch tun Sie gut
daran, die Phantomspeisung
einzuschalten, wenn sie auch benötigt wird.
2. LINE
An diese dreipolige
Klinkenbuchse werden
niederohmigem Linienpegel angeschlossen,
also mit Ausnahme von Mikrofonen, Geräte
(wer hätte das
sollten hier nicht
Verwendung von
Betrieb eine
der sogenannten
Um übermäßige
den angeschlossenen
nicht einstecken,
wirklich nur dann
6,3 mm TRS
Geräte mit
7
