DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Netzanschlußelemente 1151A und 1151A2 installieren
Das Netzanschlußelement
1151A bzw. 1151A2 anschließen
Das 1151A ist ein Standard-Netzanschlußelement (keine Batterie-Zusatzstrom-
versorgung). Das 1151A2 ist eine Version des 1151A und ist als
Batterie-Zusatzstromversorgung ausgelegt. Beide sind für den Anschluß eines
Telefons mit oder ohne Zusatzsystem vorgesehen. Die maximale Schleifenlänge
beträgt 76 m. Das Gerät besitzt zwei Anschlußbuchsen. Der Netzanschluß erfolgt
über die Buchse PHONE, Pin 7 und 8 (- bzw. +).
Bei den Buchsen PHONE und LINE handelt es sich um 8polige unkodierte
Buchsen des Typs 657, die Gerätestecker des Typs D4, D6 und D8 aufnehmen
können. Bild 5-20 zeigt ein Netzanschlußelement des Typs 1151A (das 1151A2
sieht ähnlich aus).

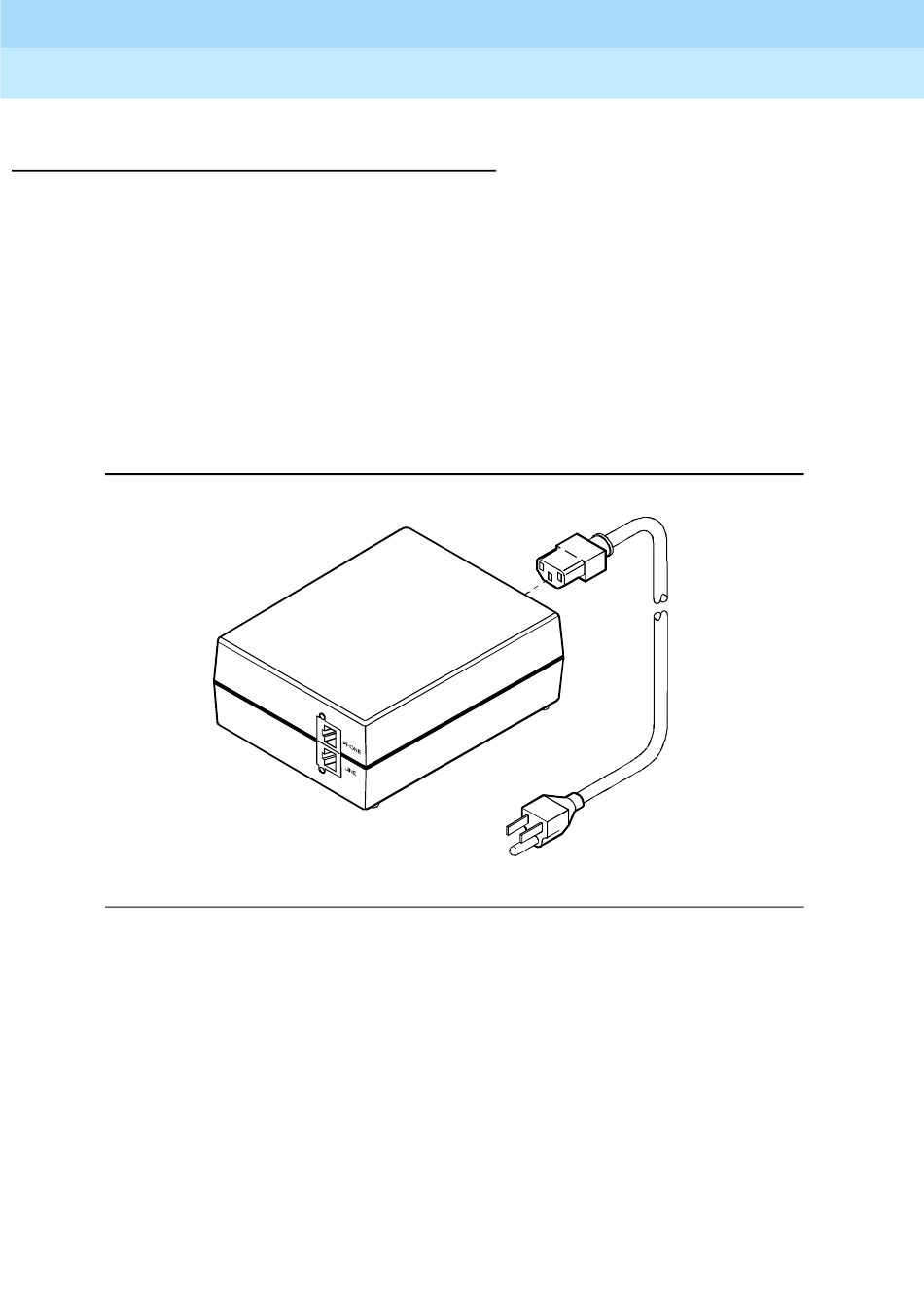

Bild 5-20. Typisches Netzanschlußelement 1151A — Vorderseite
pwr_sup1 CJL 051496
Issue 2
April 1997
Page 5-61
