DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
2
Telekommunikationskabel installieren
Hauptverteiler kennzeichnen
Hauptverteiler kennzeichnen

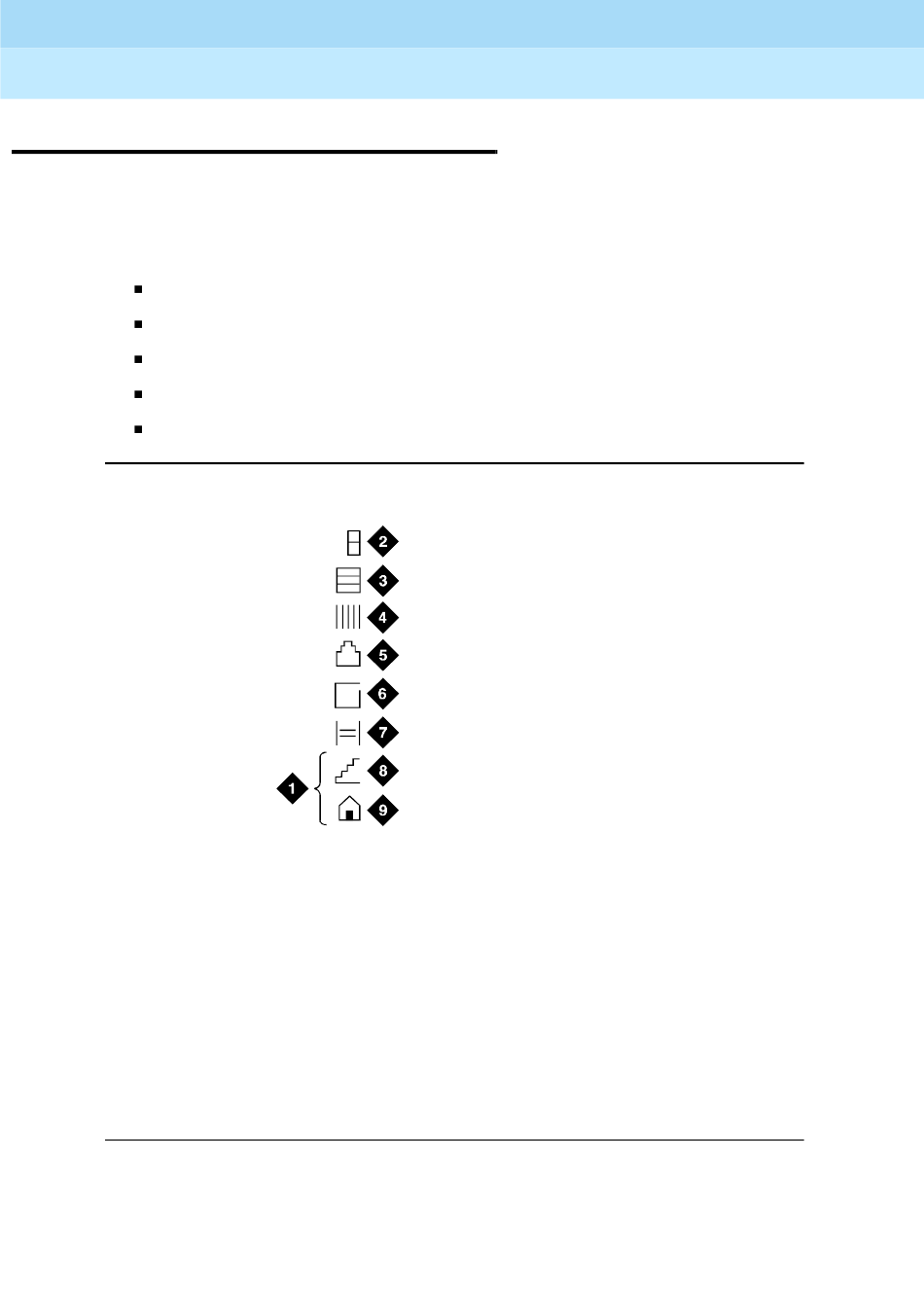

Bild 2-6 zeigt die graphischen Symbole auf den Etiketten, die zur Kennzeichnung
des Systems, von Querverbindungen, Anschlußdosen und Kabeln verwendet
werden. Zur Unterscheidung der Systemleitungen besitzen diese Symbole
jeweils eine andere Farbe:
Grün — zur öffentlichen Vermittlungsstelle
Blaurot — zu den Systemports
Gelb — zu Peripheriegeräten und verschiedenen Systemleitungen
Blau — zu Anschlußdosen
Weiß — vom Hauptverteiler zu Nebenräumen (dreipaarig)
Bildlegende
1. Schreiben Sie, je nach Bedarf,
die Kennzeichnung für die
Etage oder das Gebäude auf
das Etikett
2. Gehäuse
3. Baugruppenträger
4. Steckplatz
Bild 2-6. Graphische Symbole und Legende
Jedes Etikett kennzeichnet zwei Reihen am Anschlußblock. Die obere Hälfte
kennzeichnet die über und die untere Hälfte die unter dem Etikett liegende Reihe.
Die Etiketten werden in die mit den Anschlußblöcken mitgelieferten
r758422i LJK 050996
5. Anschlußdose
6. Geräteraum/Nebenraum
7. Querverbindung
8. Etage
9. Gebäude
Issue 2
April 1997
Page 2-14
