DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Stromausfallmodule und zugehörige Telefone installieren
Das Stromausfallmodul kann auf jedem Montagerahmen entweder vertikal oder
horizontal installiert werden. Das Gehäuse besitzt Tragösen für die
Schraubmontage und Aussparungen, mit denen das Modul in einen Halter des
Typs 89 eingerastet werden kann. Siehe Bild 5-14.

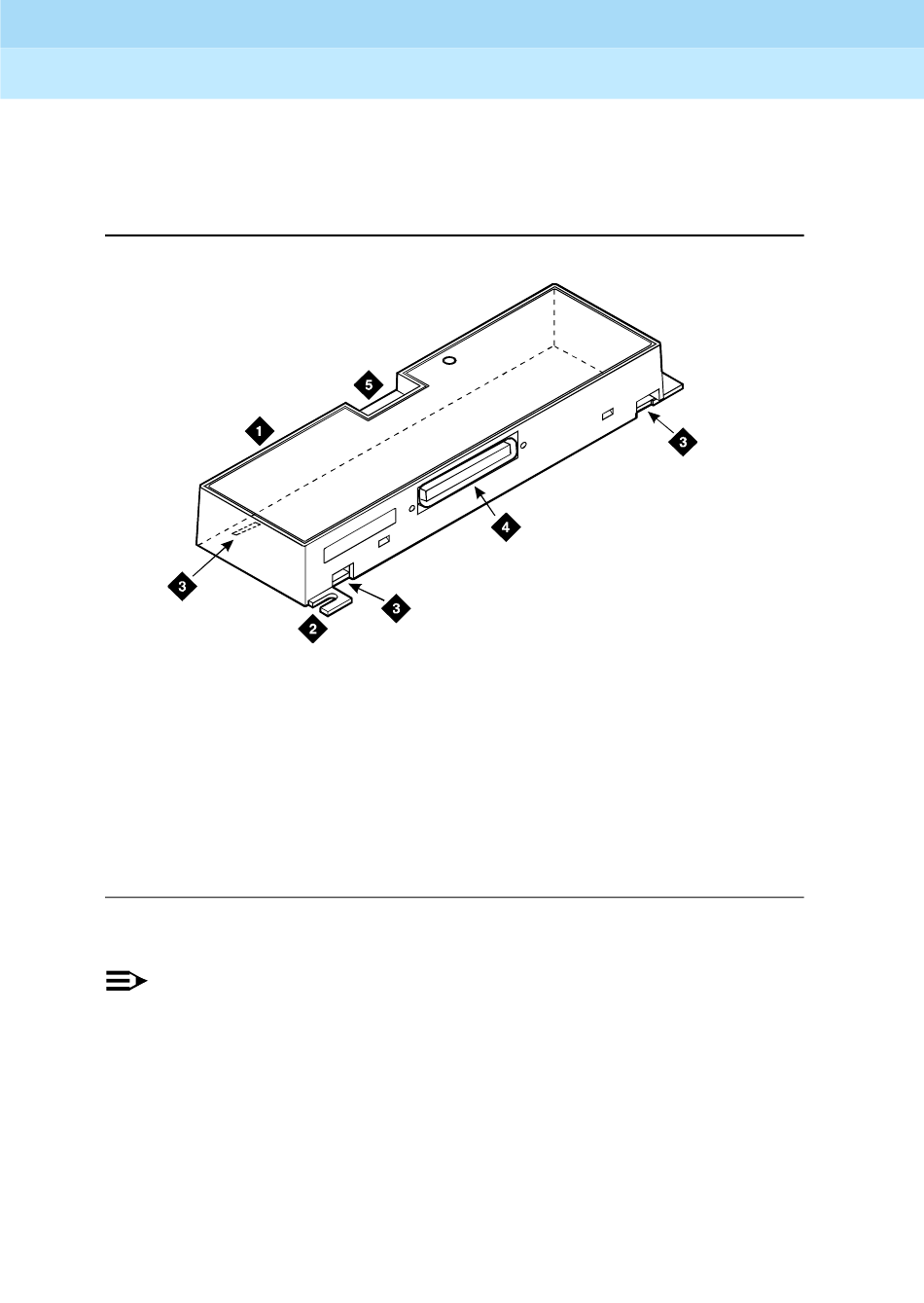

Bildlegende
1. Stromausfallmodul 808A
2. Tragöse für Schraubmontage
3. Aussparung für Rastmontage
Bild 5-14. Montage des Stromausfallmoduls 808A
NOTE:
Das 808A muß an einem Ort installiert werden, der nur für befugtes
Personal zugänglich ist. Dieser Installationsort muß die normalen
Umgebungsbedingungen wie Temperatur, Feuchtigkeit usw. erfüllen.
1. Prüfen Sie, ob der Rufton auf den einzelnen Amtsleitungen vorhanden ist.
2. An der Gehäuseseite befinden sich die Leitungsstartschalter (siehe
Bild 5-13). Dies sind die ersten zehn Kippschalter links am Stromausfall-
modul. Über diese Schalter werden die fünf ankommenden Amtsleitungen
entweder auf Belegung über Schleife oder auf Erdtastenfunktion gestellt.
Für jeden Leitungskreis sind zwei Schalter vorgesehen; Schalter 1 und 2
808a_em LJK 042396
4. 25poliger Stecker
5. Aktivierungsschalter
Issue 2
April 1997
Page 5-35
